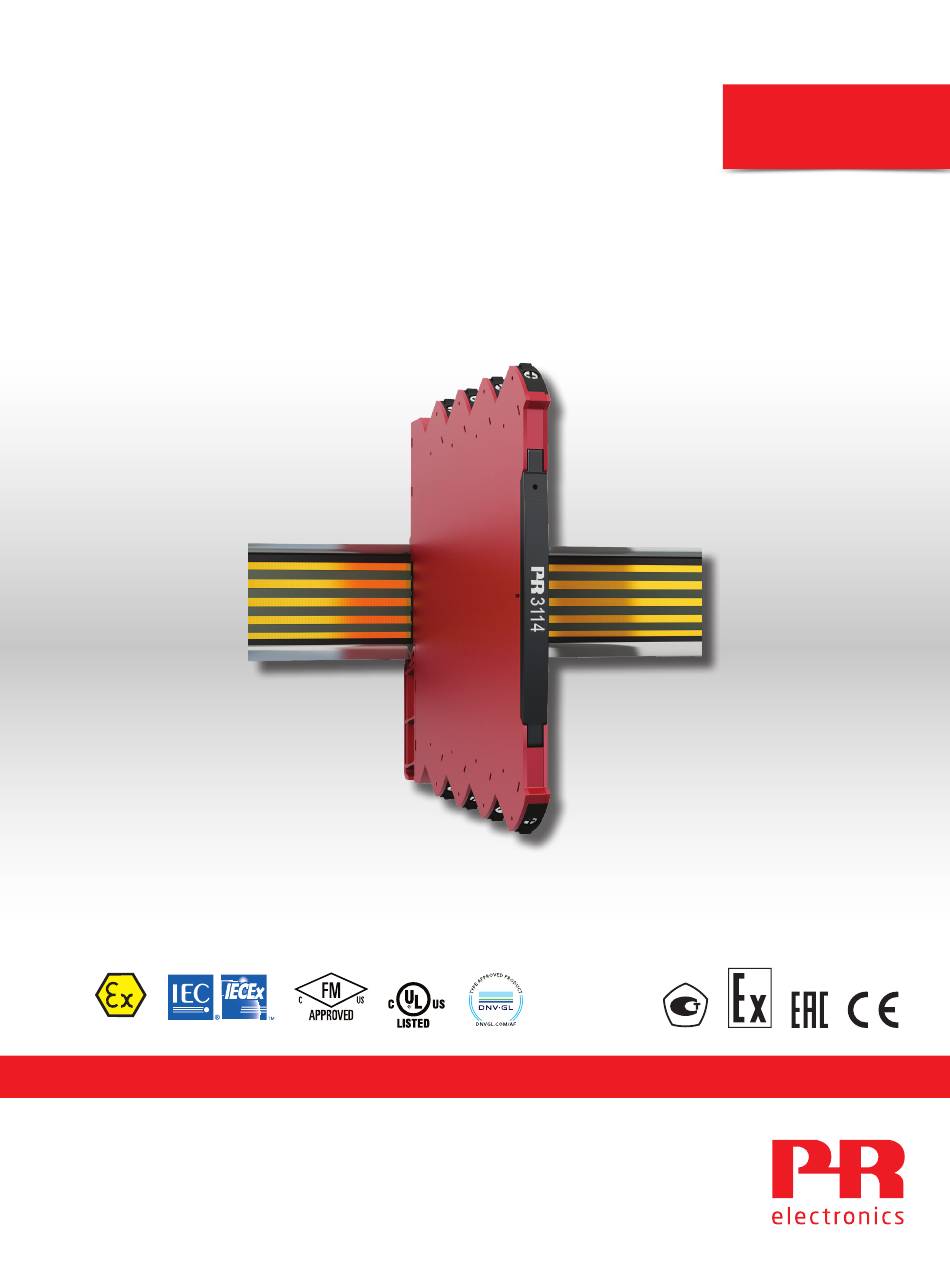

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 3114 Universeller Trennverstärker / Messumformer CCOE ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 3114V102- DE A b S eriennr. : 171814 0 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die... -
Seite 3: Inhaltsverzeichnis
Universeller Trennverstärker / Messumformer 3114 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Nachbargeräten) zu achten, um den Schutz gegen elektrischen Schlag aufrechtzuerhalten. SPANNUNG Der hinter der Frontplatte des 3114 befindliche Anschluss ist mit den Eingangsklemmen verbunden, an denen es zu gefährlichen Spannungen kommen kann. Potenzielle Gefahr elektrostatischer Aufladung. Um das Risiko einer Explosion durch elektrostatische Aufladung des Gehäuses zu vermeiden, sollte nicht an den Geräten gearbeitet werden, ohne zuvor... - Seite 5 Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, nehmen Sie bitte mit dem Händler vor Ort Kontakt auf oder alternativ mit PR electronics GmbH www.prelectronics.de Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez.
-
Seite 6: Reinigung
Für die sichere Installation ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Produktionsjahr kann den ersten zwei Zahlen der Seriennummer entnommen werden. Die Geräte müssen in einem geeigneten Gehäuse mit einer Schutzart von mindestens IP54 gemäß... -
Seite 7: Flexible Versorgung
Geräte des Typs 3000 zwei Einspeisebausteine ist möglich. eingespeist werden kann. Hinweis: 3114-N kann nur über direkte Verdrahtung an den Klemmen versorgt werden. (*) Merkmale der externen Sicherung: Die 2,5 A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen. 3114V102-DE... -
Seite 8: Montage Und Demontage Des Systems 3000
Montage und Demontage des Systems 3000 Abbildung 1: Montage auf Hutschiene / Power Rail. Das Gerät wird auf der Power Rail oder Hutschiene aufgeschnappt. Abbildung 2: Lösen von Hutschiene / Power Rail. Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der Schiene gelöst, indem man den unteren Verschluss löst. -
Seite 9: Installation Auf Power Rail / Hutschiene
Gerätehalter für Stromschiene Der 3114 kann auf der Hutschiene oder der Power Rail installiert werden. Bei Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für die Stromschiene gestützt werden (PR-Teilenummer 9404). Geräte zur Versorgung können nach Anwendungsbedarf auf der Power Rail installiert werden. -
Seite 10: Typenschild
Typenschild Klemmennummer Typennr. Klemmen- anschlüsse Zulassungen 3114102-DE... -
Seite 11: Erweiterte Funktionen
Technische Merkmale • Wenn der 3114 in Kombination mit der Display- / Programmierfront 4501 und ConfigMate 4590 verwendet wird, können alle Betriebsparameter beliebig an die jeweilige Anwendung angepasst werden. Da der 3114 mit elektronischen Hardware- Schaltern versehen ist, muss das Gerät zur Einstellung der DIP-Schalter nicht geöffnet werden. -
Seite 12: Pr 4501-Display / Programmierfront
Gerät gespeichert, um ein hohes Schutzniveau vor unbefugten Änderungen der Konfiguration zu gewährleisten. Adapter für ConfigMate 4590 Zum Anschluss des Adapters die Frontplatte des 3114 öffnen und den Klinkenstecker in den entsprechenden Anschluss stecken. 4590 Nach Abschluss der Konfiguration des Geräts mit 4501 können die Parameter auf das PC-basierte PReset-Programm übertragen werden. -
Seite 13: Bestellangaben
Bestellangaben Version 3114 Versorgung via Power Rail / Schraubklemmen Versorgung via Schraubklemmen : -N Beispiel: 3114 Zubehör 4501 Display- / Programmierfront 4590 ConfigMate-Adapter 9404 Gerätehalter für Stromschiene Zubehör für Power Rail-Geräte 3405 Einspeisebaustein 9400 Power Rail - 7,5 oder 15 mm hoch... - Seite 14 Genauigkeit: Höherer Wert der allgemeinen oder Grundwerte: Allgemeine Werte Eingangsart Absolute Genauigkeit Temperaturkoeffizient Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±16 µA ≤ ±1,6 µA / °C 0...1 V & 0,2...1 V ≤...
- Seite 15 Fühlerfehlererkennung, WTH ......Ja Kurzschlusserkennung, WTH ......< 15 Ω TE-Eingang: Mindestwert Höchstwert...
- Seite 16 Eingehaltene Behördenvorschriften: EMV ......... . . 2014/30/EU LVD .
-
Seite 17: Displayanzeige Des 4501 Der Fühlerfehlererkennung Und Eingangssignal Außerhalb Des Bereichs
Displayanzeige des 4501 der Fühlerfehlererkennung und Eingangssignal außerhalb des Bereichs Fühlerfehlerkontrolle: Gerät: Konfiguration Fühlerfehlererkennung: OUT.ERR=NONE. 3114 Sonst: Anzeige außerhalb des Bereichs (IN.LO, IN.HI): Wenn der gültige Bereich des A/D-Wandlers oder des Polynoms überschritten ist Eingang Bereich Anzeige Grenze IN.LO < -25 mV 0...1 V &... -
Seite 18: Fehleranzeigen
Keine Kommunikation NO.CO Keine Kommunikation Eingangsfehler – Eingangsanschluss prüfen IN.ER Fehlerebenen bei Messeingängen* und neu starten Offline-Konfigurationsmodus (3114 wird von Nur Programmiermodus – kein Ausgangssignal PROG. Kommunikationsschnittstelle betrieben)*** Aus dem EEprom gelesene Konfiguration ist mit Ungültiger Konfigurationstyp oder -version TY.ER Typ oder Version nicht kompatibel. -
Seite 19: Anschlüsse
Anschlüsse Eingang Ausgang Versor- gung 81 82 83 84 85 Eingangssignale Versorgung Strom 1 Versorgung + Versorgung - Power Rail- Verbindungen Potentiometer (Nur Typ 3114 mit Power Rail-Option) Spannung Strom 2 Ausgangssignale Strom Spannung 3114V102-DE... -
Seite 20: Led-Anzeige
LED-Anzeige Das Gerät ist vorne mit einer grünen LED ausgestattet, welche den Betriebszustand anzeigt, siehe Tabelle unten. Ausgang und Loop- Erforderliche Zustand Versorgung Maßnahmen Keine Versorgung / Versorgung Gerätefehler oder CodeFlash Keine Funktion anschließen / CRC Fehler Gerät austauschen 1 Blinken Start oder Neustart Keine Funktion (0,5 s AUS + 0,5 s AN) -
Seite 21: Standardkonfigurationen
Standardkonfigurationen Eingang Eingangsart ........Temperatur Spannungseingang . -
Seite 22: Konfiguration / Bedienung Der Funktionstasten
Allgemeine Information Bei der Konfigurierung des 3114 werden Sie durch alle Parameter geführt und können die Einstellungen passend zur jeweiligen Anwendung wählen. Für jedes Menü gibt es eine Scrollhilfe, die automatisch in der 3. Zeile auf dem Display angezeigt wird. - Seite 23 Prozesssimulationsfunktion: Wird der Punkt „EN.SIM” mit „Yes“ bestätigt, kann mithilfe der Pfeiltasten ein Eingangssignal simuliert und das Ausgangssignal auf diese Weise nach oben oder unten reguliert werden. Wenn Sie am Ende des Vorgangs die Taste 3 drücken, kehrt das Gerät in den normalen Modus zurück. Passwort: Hier können Sie ein Passwort zwischen 0000 und 9999 auswählen, um das Gerät vor unbefugten Änderungen der Konfiguration zu schützen.
-
Seite 24: Einschalten
Einschalten 1 und 2 halten: Schaltet Zeile 3 Funktion A.Out / TAG um. (Einstellung ist flüchtig - Verwenden Sie zum Ändern und Speichern der Zeile 3 Funktion das Displayeinstellungsmenü.) 40.00 2-10 VOLT 0-10 CURR 1111 10.4 LIN.R 111.1 0000 POTM 0.2-1 11.11 *1.0... -
Seite 25: Flussdiagramm
Flussdiagramm Wenn 1 Minute lang keine Taste gedrückt wird, kehrt das Display in den Ausgangszustand 1.0 zurück, ohne die Konfigurationsänderungen zu speichern. 1 Wert erhöhen / nächsten Parameter auswählen. 2 Wert senken / vorherigen Parameter auswählen. 3 Den gewählten Wert speichern und zum nächsten Menü fortfahren. 3 gedrückt halten, um zum vorherigen Menü... -
Seite 26: Flussdiagramm, Erweiterte Einstellungen (Adv.set)
Flussdiagramm, erweiterte Einstellungen (ADV.SET) MEM, DISP, SAVE CAL, SIM, LOAD PASS, LANG SAVE SETUP MEMORY Txt 26 Txt 27 A.OUT DISP A.OUT SETUP CONTRA LINE 3 LIGHT TAGNO_ Txt 26 Txt 28 Txt 31 Txt 29 Txt 30 850.0 850.0 -200.0 -200.0 97.8... -
Seite 27: Übersicht Hilfetext
Übersicht Hilfetext [01] Passwort richtig einstellen [19] Ausgangsbereich 0-20 mA auswählen [02] Erweitertes Konfigurationsmenü öffnen? Ausgangsbereich 4-20 mA auswählen Temperatur-Eingang auswählen [03] Ausgangsbereich 20-0 mA auswählen Potentiometereingang auswählen Ausgangsbereich 20-4 mA auswählen Linearen Widerstands-Eingang auswählen Keine Fehleraktion auswählen – undefinierter [22] Stromeingang auswählen Ausgang bei Fehler... -
Seite 28: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 1741 Modell 3114-N hinzugefügt. Spezifikationen für max. Leistungsbedarf und Verlustleistung hinzugefügt CCOE-Zulassung hinzugefügt. 3114102-DE... - Seite 29 Wir engagieren uns für Ihre Zufriedenheit und bieten innerhalb des Gewährleistungszeitraums sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.de.
