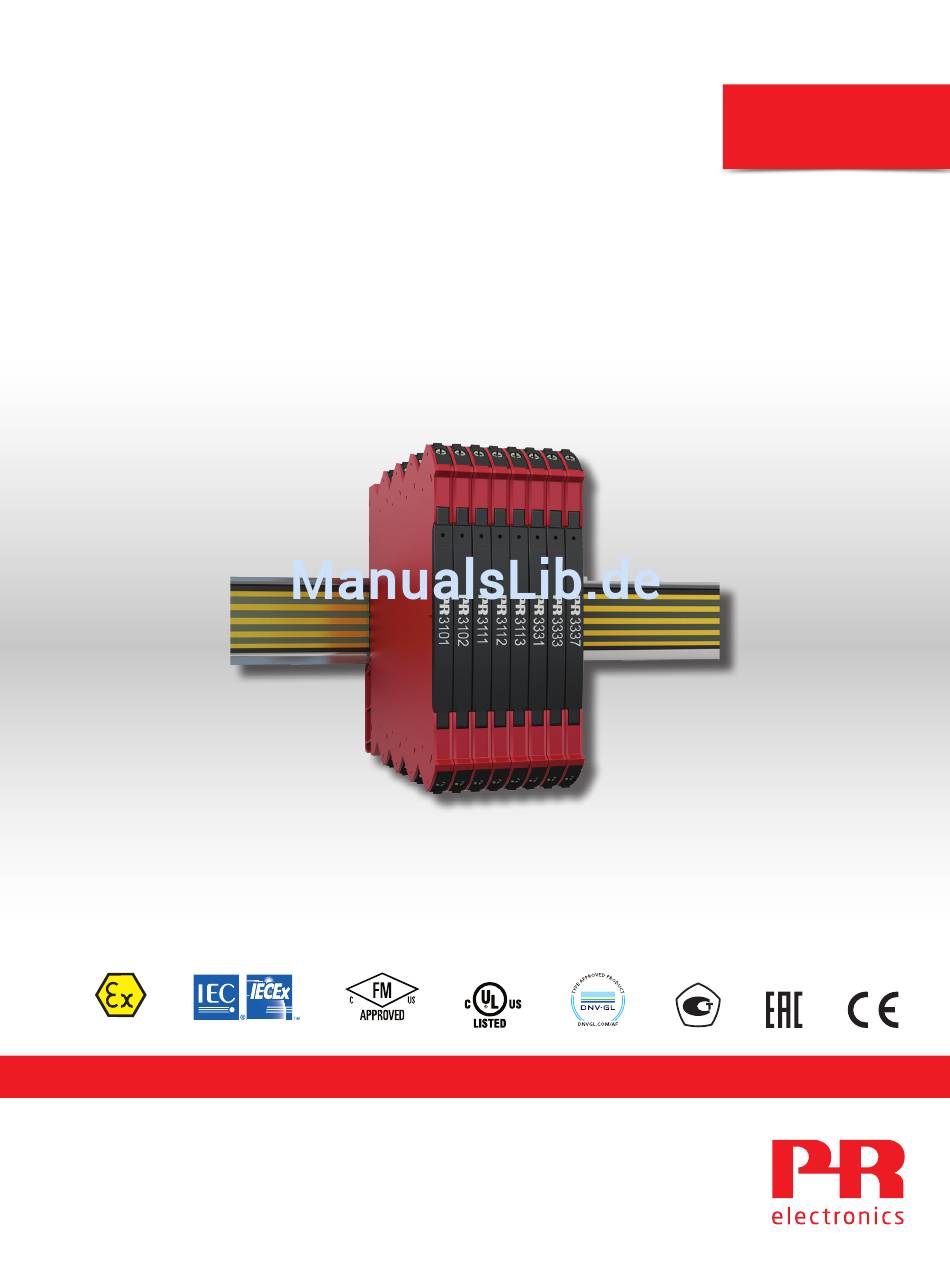

Produkthandbuch
3000er-Serie
Temperatur-Messumformer,
6-mm-Serie
ZONE 2
Zone 2
TEMPERATUR
|
EX- SCHNITTSTELLEN
Modell- Nr. 3101 / 3102 / 3111 / 3112 / 3113 /
3331 / 3333 / 3337
Nr. 30 0 0V103- DE
A b S eriennr. : 1316670 01
ZONE 2 / DIV 2
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 3111
Inhaltszusammenfassung für PR electronics 3111
- Seite 1 ZONE 2 / DIV 2 TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Modell- Nr. 3101 / 3102 / 3111 / 3112 / 3113 / 3331 / 3333 / 3337 Nr. 30 0 0V103- DE A b S eriennr. : 1316670 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die... -
Seite 3: Inhaltsverzeichnis
Temperatur-Messumformer, 6-mm-Serie 3101 / 3102 / 3111 / 3112 / 3113 / 3331 / 3333 / 3337 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Gerätes kommen. Vor dem abgeschlossenen festen Einbau des Gerätes darf daran keine gefährliche Spannung angeschlossen werden. Zur Vermeidung von Explosionen und schweren Verletzungen: Geräte mit mechanischen Fehlern müssen zur Reparatur oder zum Austausch an PR electronics zurückgegeben werden. Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. GEFÄHRLICHE Bei Anwendungen, wo eine gefährliche Spannung an Ein-/Ausgängen des Gerätes angeschlossen wird,... -
Seite 5: Ul-Einbau
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, nehmen Sie bitte mit dem Händler vor Ort Kontakt auf oder alternativ mit PR electronics GmbH www.prelectronics.de Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Reinigung
Für die sichere Installation ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Produktionsjahr kann den ersten zwei Zahlen der Seriennummer entnommen werden. Die Geräte müssen in einem geeigneten Gehäuse mit einer Schutzart von mindestens IP54 gemäß... -
Seite 7: Flexible Versorgung
Einspeisebausteine ist möglich. 3112 oder 3113 eingespeist werden kann. Hinweis: Die Gerätetypen 3101, 3102, 3111-N, 3112-N, 3113-N, 3331, 3333 und 3337 können nur durch direkte Verdrahtung der Klemmen versorgt werden. (*) Merkmale der externen Sicherung: Die 2,5 A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen. -
Seite 8: Montage Und Demontage Des Systems 3000
Montage und Demontage des Systems 3000 Abbildung 1: Montage auf Hutschiene / Power Rail. Das Gerät wird auf der Power Rail oder Hutschiene aufgeschnappt. Abbildung 2: Lösen von Hutschiene / Power Rail. Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der Schiene gelöst, indem man den unteren Verschluss löst. -
Seite 9: Installation Auf Power Rail / Hutschiene
Gerätehalter für Stromschiene Die Geräte der 3000er-Serie können auf der Hutschiene oder der Power Rail (nur 3111, 3112 und 3113) installiert werden. Bei Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für die Stromschiene gestützt werden (PR-Teilenummer 9404). Geräte zur Versorgung können nach Anwendungsbedarf auf der Power Rail installiert werden. -
Seite 10: Typenschild
Typenschild Klemmennummer Typennr. Klemmen- anschlüsse Zulassungen 3000V103-DE... -
Seite 11: Slimline-Gehäuse Mit 6 Mm Breite

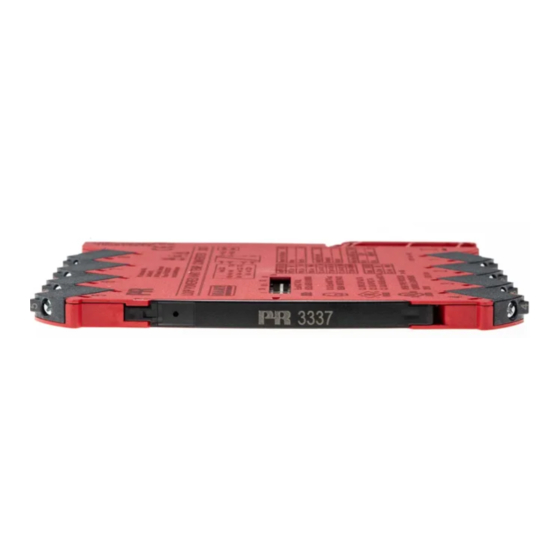

Temperatur-Messumformer, 6-mm-Serie 3101 / 3102 / 3111 / 3112 / 3113 / 3331 / 3333 / 3337 • Die Geräte wandeln Prozessmessungen von Pt100- sowie TE J- und K-Temperatursensoren in Spannungs- oder Stromausgänge um • Zahlreiche vorkalibrierte Temperaturbereiche wählbar per DIP-Schalter •... -
Seite 12: Bestellangaben
Passiv 4-Draht 3101 24 VDC 3102 24 VDC 24 VDC / 3111 2,5 kV Power Rail 3111-N 24 VDC 2,5 kV ... -
Seite 13: Verlustleistung
3337 ......... . 6,2...35 VDC Leistungsbedarf: Max. Max. Verlustleistung Leistungsbedarf 3101 0,52 0,52 3102 0,52 0,52 3111 0,70 0,70 3112 0,70 0,70 3113 0,70 0,70 3331 0,80 0,80... - Seite 14 Pt100 ≤ 0,1°C 3331, 3337 ≤ ± 0,01 % d. Messsp. / °C ≤ ± 0,05 % d. Messsp. 3111, 3113, 0,1°C/°C (grundlegend) oder ≤ 0,5°C 3331, 3337 ≤ ± 0,01 % d. Messsp. / °C 0,02°C/°C (grundlegend) oder 3102, 3333 Pt100 ≤...
-
Seite 15: Aktiv Passiv
0/1,75...10,25 V 0/11 V 10 kΩ 3111, 3112 d. Messsp. = des ausgewählten Bereichs Eingehaltene Behördenvorschriften: EMV ......... . . 2014/30/EU EMV-Emission. -
Seite 16: Anschlüsse
Nein Nein 3113 3113-N Nein 3331 Nein Nein 3333 Nein Nein 3337 Nein 3405 Nein 3101, 3102 und 3333: Keine galvanische Trennung 3331 und 3337: 2 Port galvanische Trennung (verstärkt) 3111, 3112 und 3113: 3 Port galvanische Trennung (verstärkt) 3000V103-DE... -
Seite 17: Led-Anzeige
LED-Anzeige Für 3101, 3102, 3111, 3112 und 3113 Das Gerät ist vorne mit einer grünen LED ausgestattet, welche den Betriebszustand anzeigt, siehe Tabelle unten. Erforderliche Zustand Ausgang Maßnahmen Versorgung Keine Versorgung / Keine Funktion anschließen / Gerätefehler Gerät austauschen 1 Blinken... -
Seite 18: Programmierung Über Dip-Schalter
Ansprechzeit < 30 ms < 30 ms < 60 ms Programmierung über DIP- Programmierungsmodus Schalter 3101 und 3111 3102 und 3112 3113 und 3337 TE J & K Pt100 Pt100 & TE J/K + HART *3101 - nur interne CJC... -
Seite 19: Konfiguration Des Temperaturmessbereiches
Konfiguration des Temperaturmessbereiches Hinweis: • 3101 und 3111 - nur Thermoelementeingang verfügbar Gültiger Messbereich für Thermoelement J: -100...+1200°C = richtige DIP-Schalter-Einstellung Gültiger Messbereich für Thermoelement K: -180...+1372°C = richtige DIP-Schalter-Einstellung • 3102, 3112 und 3333 - nur Pt100-Eingang verfügbar Gültiger Messbereich für Pt100: -200...+850°C = richtige DIP-Schalter-Einstellung •... -
Seite 20: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Anmerkungen 1803 Modelle 3xxx-N hinzugefügt. Spezifikationen für max. Leistungsbedarf und Verlustleistung hinzugefügt 3000V103-DE... - Seite 21 Gewährleistungszeitraums sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.de.
