Montage/Demontage des Systems 3000

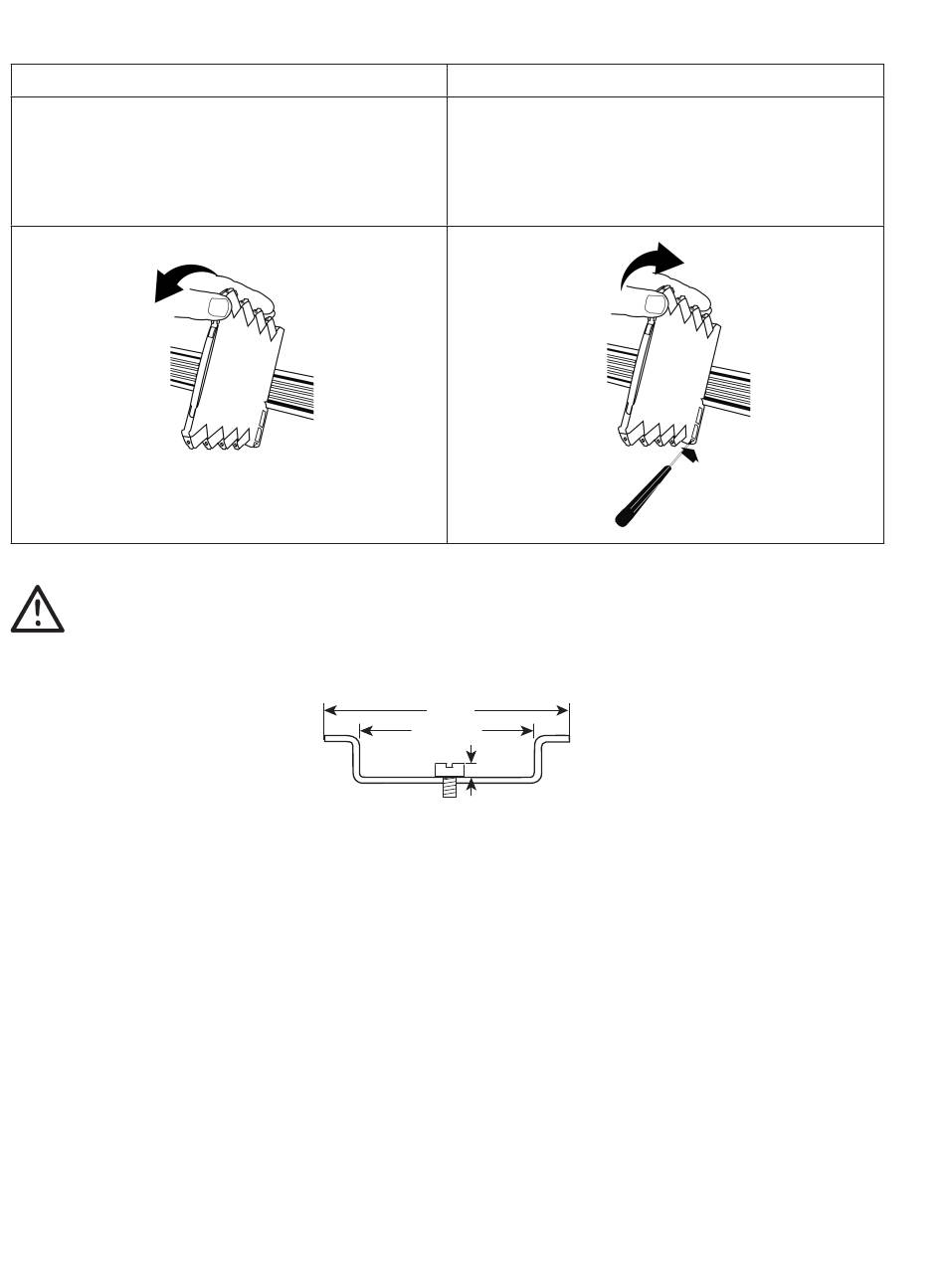

Montage auf Hutschiene / Power Rail (Abb. 1) Demontage von Hutschiene / Power Rail (Abb. 2)
Das Gerät wird auf die Schiene aufgeklipst. Zunächst ist die gefährliche Spannung von den
Anschlussklemmen zu trennen.
Das Gerät wird von der Schiene gelöst, indem man die
untere Verriegelung nach unten bewegt.
Der PR 3114 kann auf einer Hutschiene oder (gegebenenfalls) auf einer Power Rail angebracht werden.
Wenn ein PR 3114 mit Power-Rail-Anschlüssen auf einer Standard-Hutschiene mit 7,5 mm installiert werden soll, so
muss sichergestellt werden, dass die Köpfe der Schrauben, die zur Befestigung der Hutschiene verwendet werden,
nicht höher als 3,5 mm sind, um einen Kurzschluss mit den Power-Rail-Anschlüssen zu vermeiden.
35 mm
> 24 mm
< 3,5 mm
