8 | Rohrinstallation
8.1.2 Formel zur Berechnung des Vordrucks des Ausdehnungsgefäßes
8.1.3 Überprüfen der Wassermenge und der Durchflussmenge im Raumheizungs- und
Solekreislauf
Referenzhandbuch für den Monteur
76
▪ Hygienische Maßnahmen. Die Installation muss in Übereinstimmung mit der
gültigen Gesetzgebung erfolgen und kann zusätzliche hygienische Vorrichtungen
erfordern.

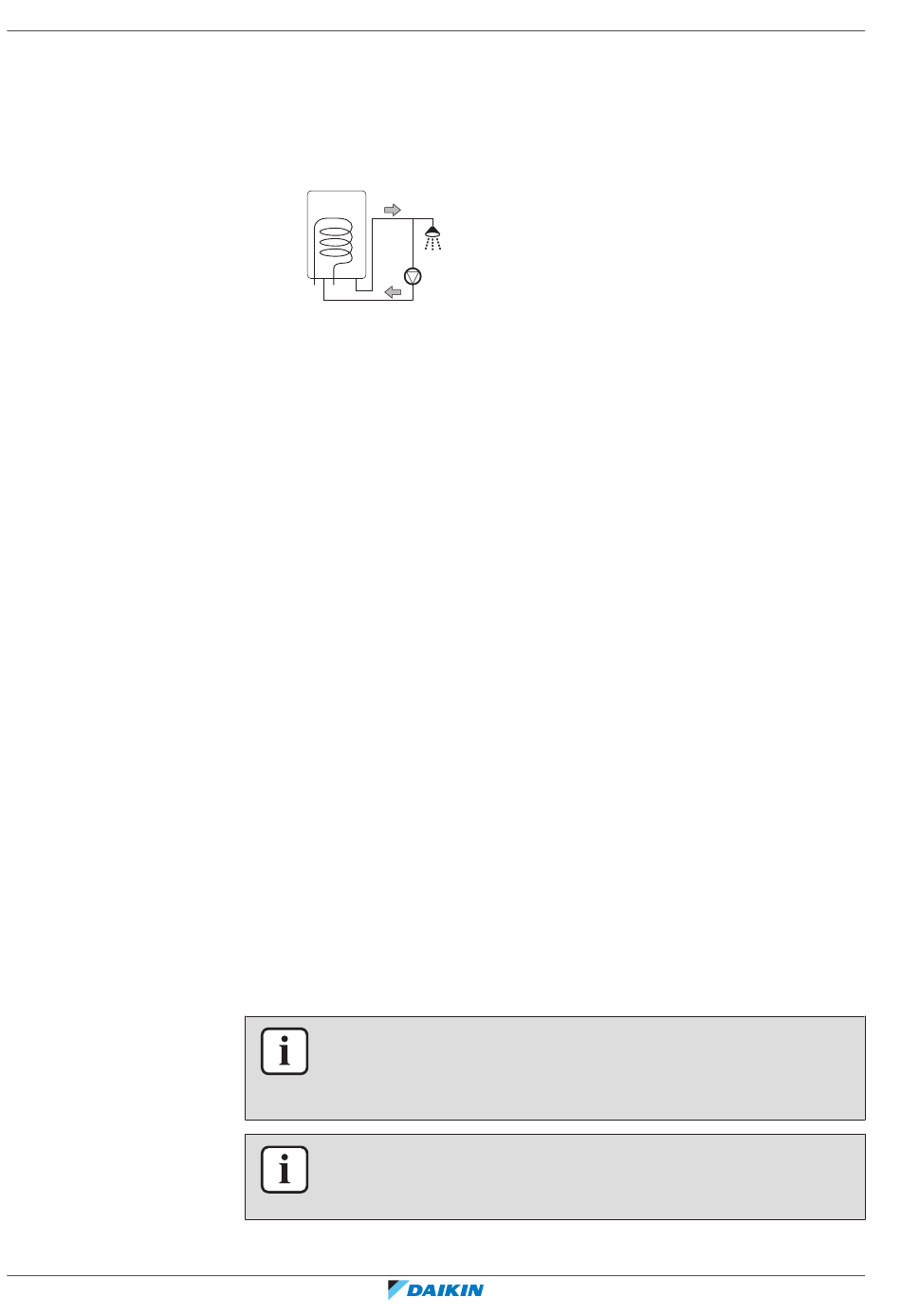

▪ Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung gefordert wird,
schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-Endpunkt und
dem Anschluss für den Rückführungsanschluss des Brauchwasserspeichers an.
a b
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der Höhendifferenz
(H) der Installation:
Pg=0,3+(H/10) (Bar)
Das Gerät verfügt nicht über ein integriertes Ausdehnungsgefäß, aber ein bauseitig
zu lieferndes Ausdehnungsgefäß kann im Solepegelgefäß installiert werden, falls
die Installation des Solepegelgefäßes (als Zubehör geliefert) nicht optimal wäre.
Weitere Informationen dazu finden Sie unter
4
Solepegelgefäß an" [ 78].
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale Wasservolumen überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes anpassen.
▪ Sie müssen die Gesamtwassermenge im Raumheizungskreislauf des Geräts
überprüfen.
▪ Sie die Gesamtwassermenge im Solekreislauf überprüfen.
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge je Kreislauf in der Installation mindestens
20 Liter beträgt, das interne Wasservolumen des Innengeräts NICHT
eingeschlossen.
INFORMATION
Wenn eine Mindestheizlast von 1 kW garantiert werden kann und Einstellung [4.B]
Heizen/Kühlen > Überschreitung (bauseitige Überblickeinstellung [9‑04]) auf
4°C gesetzt wurde, kann die Mindestwassermenge auf 10 Liter reduziert werden.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem Heizbedarf kann eine größere
Wassermenge erforderlich sein.
c
d
"8.2.4 So schließen Sie das
EGSAH/X06+10D
Daikin Altherma 3 GEO
4P569820-1E – 2023.02
