8.5.2 Formel zur Berechnung des Vordrucks des Ausdehnungsgefäßes
8.5.3 Prüfen der Wassermenge und der Durchflussmenge
EVLQ05+08CA + EHYHBH05A + EHYHBH/X08A + EHYKOMB33AA
Daikin Altherma Hybrid-Wärmepumpe
4P355634-1G – 2022.09

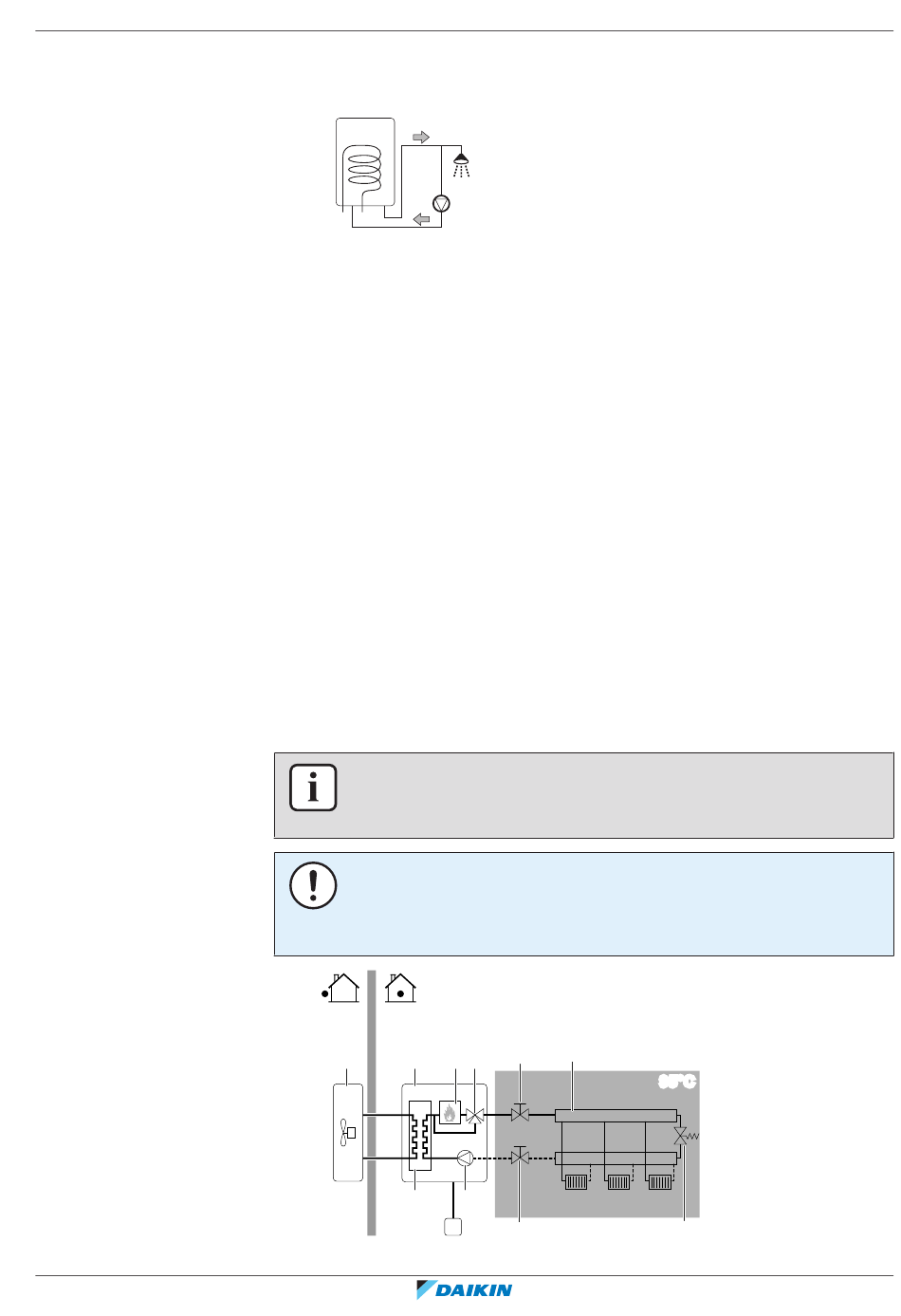

▪ Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung gefordert wird,
schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-Endpunkt und
dem Anschluss für den Rückführungsanschluss des Brauchwasserspeichers an.
a b
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der Höhendifferenz
(H) der Installation:
Pg=0,3+(H/10) (Bar)
Das Innengerät verfügt über ein Ausdehnungsgefäß mit 10 Liter Volumen und
einem werkseitig eingestellten Vordruck von 1 Bar.
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes anpassen.
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens 13,5 Liter
beträgt, das interne Wasservolumen des Innengeräts NICHT eingeschlossen.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem Heizbedarf kann eine größere
Wassermenge erforderlich sein.
HINWEIS
Wenn die Zirkulation im Raumheizungs-/-kühlkreislauf über ferngesteuerte Ventile
geregelt wird, ist es wichtig, dass dieses Mindestwasservolumen auch dann
gewährleistet ist, wenn alle Ventile geschlossen sind.
a b
c
a Außengerät
c
d
g h
d e
f
RAD1 RAD2 RAD3
T g
8 Rohrinstallation
|
95°C
i
