Fußbodenheizung oder Radiatoren – Mehrere externe Raumthermostate
EGSAH/X06+10D
Daikin Altherma 3 GEO
4P569820-1E – 2023.02
Einstellung
Anzahl der Wassertemperaturzonen:
▪ #: [4.4]
▪ Code: [7-02]
Vorteile
▪ Einfach. Identische Installation wie für einen Raum, aber mit Thermostatventilen.

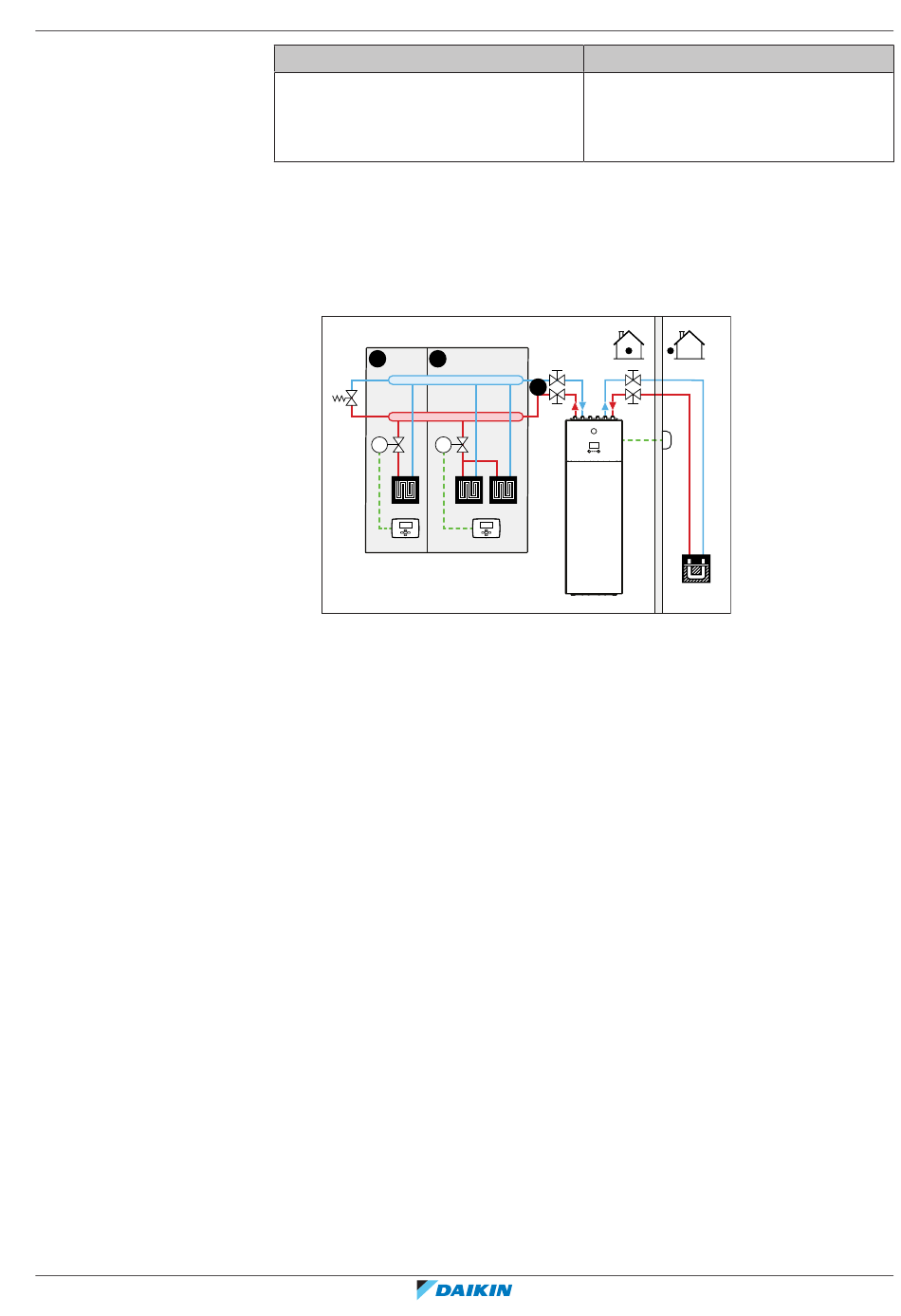

Einrichtung
C B
c
M2 M1
a
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Dezentraler Außentemperaturfühler
c Bypass-Ventil
▪ Weitere Informationen zum Anschluss der elektrischen Leitungen an das Gerät
finden Sie unter "9.2 Übersicht über die elektrischen Anschlüsse für externe und
4
interne Aktoren" [ 90].
▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern) installiert, um eine
Bereitstellung von abfließendem Wasser zu vermeiden, wenn keine Heiz- oder
Kühlanforderung vorliegt.
▪ Es muss ein Bypass-Ventil installiert sein, um die Wasserrückführung zu
ermöglichen, wenn alle Absperrventile geschlossen sind.
▪ An der in das Innengerät integrierten Bedieneinheit wird der Betriebsmodus für
den Raum festgelegt. Beachten Sie, dass der Betriebsmodus an jedem
Raumthermostat so eingestellt sein muss, dass er mit dem Innengerät
übereinstimmt.
▪ Die Raumthermostate sind mit den Absperrventilen verbunden, müssen jedoch
NICHT mit dem Innengerät verbunden sein. Das Innengerät liefert die ganze Zeit
abfließendes Wasser. Es besteht die Möglichkeit, ein Programm für das
abfließende Wasser zu programmieren.
6
0 (Einzelne Zone): Hauptzone
