17 | Technische Daten
17.3 ESP-Kurve: Innengerät
Referenzhandbuch für den Monteur
270

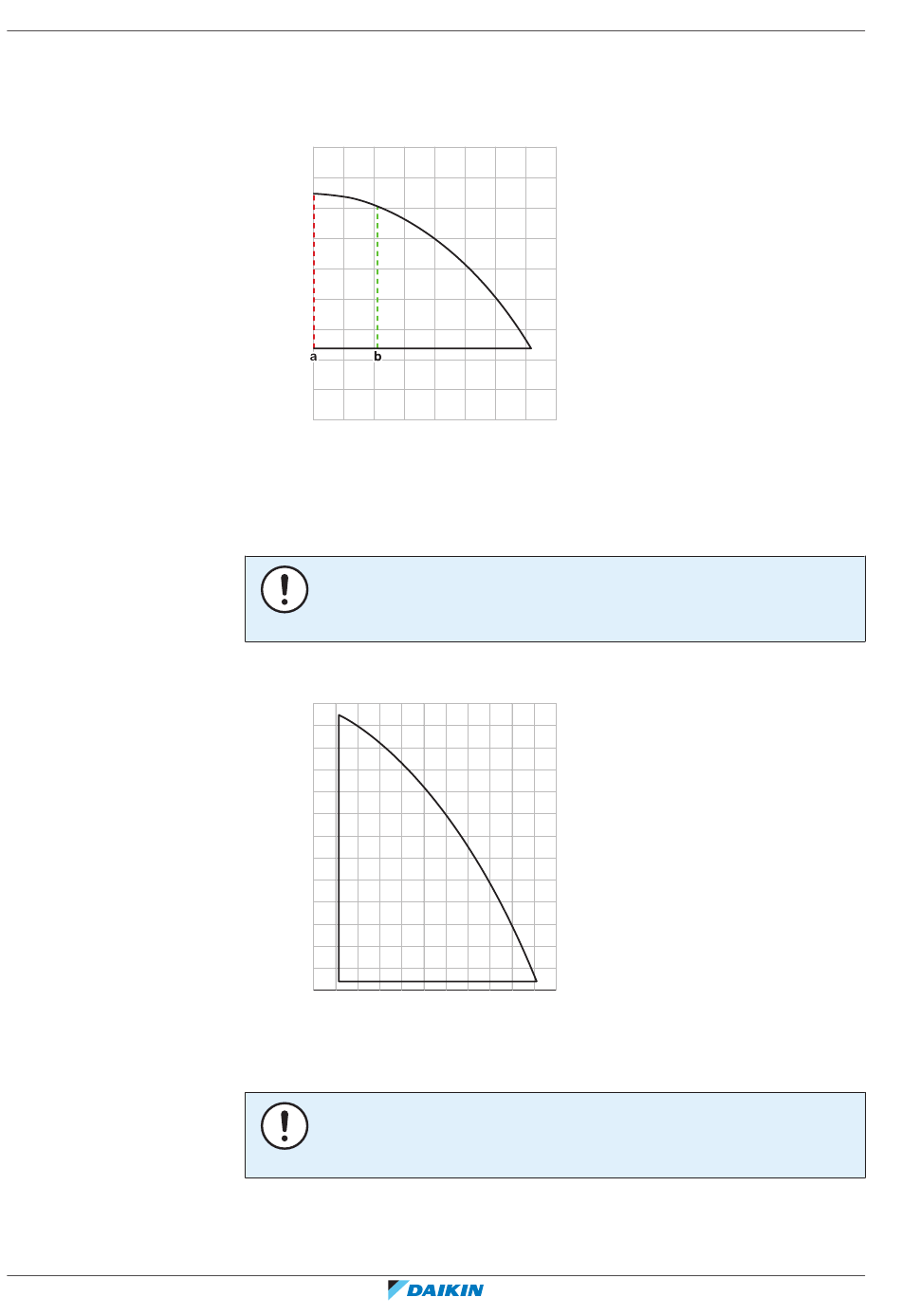

ESP für Raumheizungs-/-kühlkreislauf
A (kPa)
80
70
60
50
40
30
20
10
0
0 5 10 15
A Externer statischer Druck (ESP)
B Wasserdurchflussmenge
a Minimale Wasserdurchflussmenge im Wärmepumpenbetrieb
b Minimale Wasserdurchflussmenge im Kühlbetrieb
HINWEIS
Die Auswahl eines außerhalb des Betriebsbereichs liegenden Durchflusses kann zur
Beschädigung oder zu einer Fehlfunktion des Geräts führen.
ESP für Solekreislauf
A (kPa)
120
110
100
90
80
70
60
50
40
30
20
10
0
0 5 10 15 20
A Externer statischer Druck (ESP)
B Soledurchflussmenge
HINWEIS
Die Auswahl eines außerhalb des Betriebsbereichs liegenden Durchflusses kann zur
Beschädigung oder zu einer Fehlfunktion des Geräts führen.
B (l/min)
20 25 30 35 40
3D122776
B (l/min)
25 30 35 40 45 50 55
3D122776
EGSAH/X06+10D
Daikin Altherma 3 GEO
4P569820-1E – 2023.02
