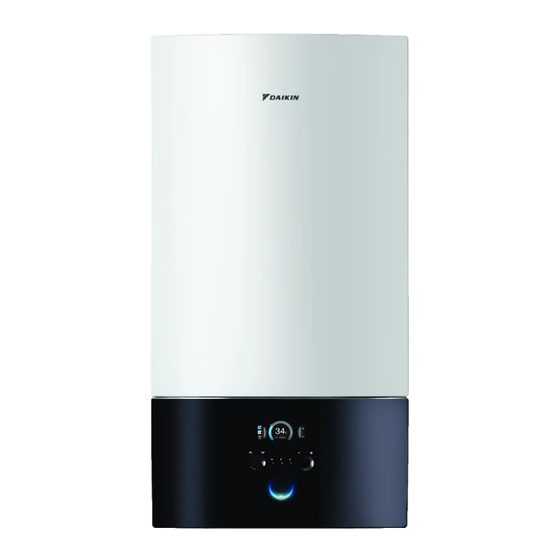

Seite 1 Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W https://daikintechnicaldatahub.eu EPRA14DAV3 ETBH16DF6V EPRA16DAV3 ETBH16DF9W EPRA18DAV3 ETBX16DF6V ETBX16DF9W EPRA14DAW1 EPRA16DAW1 EPRA18DAW1...
Seite 2: Inhaltsverzeichnis
Den Ort der Installation vorbereiten ..........................62 6.1.1 Anforderungen an den Installationsort für die Außeneinheit............... 62 6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima......65 Referenzhandbuch für den Monteur EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 3 Konfigurationsassistent ..............................129 Mögliche Bildschirme..............................131 9.3.1 Mögliche Bildschirme: Überblick ........................131 9.3.2 Startbildschirm ............................... 131 9.3.3 Hauptmenübildschirm............................ 134 9.3.4 Menübildschirm.............................. 135 9.3.5 Sollwert-Bildschirm............................135 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 4 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion ............. 242 13.4.2 Fehlercodes: Übersicht........................... 243 14 Entsorgung 14.1 So gewinnen Sie Kältemittel zurück ..........................248 15 Technische Daten Referenzhandbuch für den Monteur EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 5 Rohrleitungsplan: Außengerät............................252 15.3 Rohrleitungsplan: Innengerät ............................254 15.4 Elektroschaltplan: Außengerät ............................255 15.5 Elektroschaltplan: Innengerät ............................260 16 Glossar 17 Tabelle der bauseitigen Einstellungen EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 6: Allgemeine Sicherheitsvorkehrungen
Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann. WARNUNG: ENTFLAMMBARES MATERIAL ACHTUNG Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 7: Für Den Monteur
WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin...
Seite 8: Installationsort
▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel: Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 9: Kältemittel
Unterdruckpumpe. HINWEIS Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 10: Sole
Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung. WARNUNG Die Auswahl der Sole MUSS der gültigen Gesetzgebung entsprechen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 11: Wasser
Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 12 Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden. ▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie zerbrechen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 13 Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 14: Über Die Dokumentation
Format: Papier (im Lieferumfang des Geräts enthalten) + digitale Dateien unter http://www.daikineurope.com/support-and-manuals/product-information/ Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.
Seite 15: Monteur-Referenzhandbuch Auf Einen Blick
So packen Sie die Geräte aus und entfernen die Zubehörteile Über die Geräte und Optionen ▪ So erkennen Sie die Geräte ▪ Mögliche Gerätekombinationen und Optionen Anwendungsrichtlinien Verschiedenen Installationseinrichtungen für das System EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 16 Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 17: Über Die Verpackung
Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden. Kran Sorgen Sie dafür, dass sich die Tragriemen immer in dem gekennzeichneten Bereich befinden, damit das Gerät nicht beschädigt wird. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 18: Gabelstapler Oder Hubwagen
Tragen Sie das Gerät nach dem Auspacken mit den Tragriemen, die am Gerät angebracht sind. Siehe auch: ▪ "So packen Sie das Außengerät aus" [ 19] ▪ "So installieren Sie die Außeneinheit" [ 72] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 19: So Packen Sie Das Außengerät Aus
Über die Verpackung ±150 4× 3.2.2 So packen Sie das Außengerät aus EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 20: So Entfernen Sie Das Zubehör Vom Außengerät
Umgebungstemperaturen) e Installationsanleitung – Außengerät f Entsorgungsanleitung – Zurückgewinnung von Kältemittel g Energieverbrauchskennzeichnung h Auslassgitter (oberer und unterer Teil) i Installationsanleitung – Auslassgitter EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 21: Innengerät
Ein Teil des Zubehörs befindet sich im Gerät. Informationen zum Öffnen des Geräts finden Sie unter "So öffnen Sie das Innengerät" [ 68]. 1× 1× 1× 1× 4× 2× 1× 1× EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 22 Allgemeine Sicherheitsvorkehrungen b Ergänzungshandbuch für optionale Ausstattung c Installationsanleitung für das Innengerät d Betriebsanleitung e Dichtungsring für Absperrventil f Absperrventil g Überdruck-Bypass-Ventil h Wandhalterung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 23: Über Die Geräte Und Optionen
Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. 4.2.1 Typenschild: Außeneinheit Modellkennung Beispiel: EP R A 14 DA V3 Code Erläuterung Geteilte Hydro-Wärmepumpe für den Außenbereich für Europa Hohe Wassertemperatur – Umgebungsbereich 2 (siehe Betriebsbereich) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 24: Typenschild: Inneneinheit
4.3.1 Mögliche Innen- und Außengerätekombinationen Innengerät Außengerät EPRA14 EPRA16 EPRA18 ETBH/X16 4.3.2 Mögliche Kombinationen von Innengerät und Brauchwasserspeicher Kombinationstabelle Innengerät Brauchwasserspeicher EKHWS EKHWSU EKHWP Drittanbietersp eicher ETBH/X EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 25: Anforderungen Für Drittanbieterspeicher
Fundament, in dem nicht gebohrt werden darf oder kann, wie zum Beispiel auf Flachdächern oder auf Pflaster. Die Installationsanweisungen sind der Installationsanleitung des Montageständers zu entnehmen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 26: Mögliche Optionen Für Das Innengerät
Verarbeitung von Bedarfsanforderungen und dem Ergänzungshandbuch für optionale Ausstattung. Dezentraler Innentemperaturfühler (KRCS01-1) Standardmäßig wird der interne Sensor der spezielle Komfort-Benutzerschnittstelle (BRC1HHDA, wird als Raumthermostat verwendet) als Raumtemperaturfühler verwendet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 27 Sie können diesen LAN-Adapter installieren, um folgende Funktionen zu nutzen: ▪ Steuerung des Systems über eine Smartphone-App. ▪ Verwendung des Systems in verschiedenen Smart Grid-Anwendungen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 28 Innengerät angeschlossen werden. Die folgenden Brauchwasserspeicher sind verfügbar: Speicher Remark Edelstahlspeicher (Standard): Inklusive Zusatzheizung ▪ EKHWS150D3V3 ▪ EKHWS180D3V3 ▪ EKHWS200D3V3 ▪ EKHWS250D3V3 ▪ EKHWS300D3V3 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 29 Die Komfort-Benutzerschnittstelle, die als Raumthermostat dient, muss in dem Raum installiert werden, der gesteuert werden soll. Die Installationsanweisungen sind der Installation- und Betriebsanleitung der Komfort-Benutzerschnittstelle zu entnehmen, die als Raumthermostat verwendet wird. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 30: Anwendungsrichtlinien
Einstellen einer zusätzlichen Wärmequelle für die Raumheizung ▪ Einstellen des Brauchwasserspeichers ▪ Einstellen der Stromverbrauchsmessung ▪ Einstellen der Stromverbrauchskontrolle ▪ Einstellen eines externen Temperaturfühlers EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 31: Einstellen Des Raumheizungs-/-Kühlsystems
Spezielle Komfort-Benutzerschnittstelle (BRC1HHDA wird als Raumthermostat verwendet) ▪ Weitere Informationen zum Anschluss der elektrischen Leitungen an das Gerät finden Sie unter: "8.2 Anschlüsse am Außengerät" [ 99] "8.3 Anschlüsse am Innengerät" [ 107] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 32 Voreinstellwerte und Programme temporär übergehen oder den Ferienmodus verwenden. Fußbodenheizung oder Radiatoren – Drahtloses Raumthermostat Einrichtung A Haupt-Vorlauftemperaturzone B Ein einzelner Raum a Empfänger für drahtloses externes Raumthermostat EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 33 ▪ Code: [C-05] senden kann. Keine Trennung zwischen Heiz- oder Kühlbedarf. Vorteile ▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer drahtlosen Version erhältlich. ▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS-Signale sendet, ist es speziell für das Wärmepumpensystem konzipiert. ▪ Komfort. Bei einer Fußbodenheizung verhindert das drahtlose externe Raumthermostat während des Kühlbetriebs Kondensationsbildung auf dem...
Seite 34 Betrieb des Geräts wird vom externen ▪ #: [2.9] Thermostat geregelt. ▪ Code: [C-07] Anzahl der Wassertemperaturzonen: 0 (Einzelne Zone): Hauptzone ▪ #: [4.4] ▪ Code: [7-02] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 35 Kaltwasser → Außengerät ▪ Ein Absperrventil (bauseitig zu liefern) wird vor der Fußbodenheizung installiert, um während des Kühlbetriebs Kondensationsbildung auf dem Boden zu vermeiden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 36: Mehrere Räume - Eine Vorlauftemperaturzone
Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig). Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in dem alle Räume über dieselben Wärme-Emittenten verfügen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 37: Die Raumtemperatur Des Hauptraums Wird Von Der Spezielle Komfort
Temperaturregelung des Geräts: 2 (Raumthermostat): Der Betrieb des Geräts wird abhängig von der ▪ #: [2.9] Umgebungstemperatur der speziellen ▪ Code: [C-07] Komfort-Benutzerschnittstelle geregelt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 38 NICHT mit dem Innengerät verbunden sein. Das Innengerät liefert die ganze Zeit abfließendes Wasser. Es besteht die Möglichkeit, ein Programm für das abfließende Wasser zu programmieren. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 39 Installationsanleitung des Wärmepumpen-Konvektors Installationsanleitung der Wärmepumpen-Konvektor-Optionen Ergänzungshandbuch für optionale Ausstattung ▪ An der in das Innengerät integrierten Bedieneinheit wird der Betriebsmodus für den Raum festgelegt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 40 Wärmepumpen-Konvektoren (+ Steuerungen) ▪ Weitere Informationen zum Anschluss der elektrischen Leitungen an das Gerät finden Sie unter: "8.2 Anschlüsse am Außengerät" [ 99] "8.3 Anschlüsse am Innengerät" [ 107] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 41: Mehrere Räume - Zwei Vorlauftemperaturzonen
Temperatur beim Kühlen ▪ Zusatzzone = Zone mit der höchsten nominalen Temperatur beim Heizen und der niedrigsten nominalen Temperatur beim Kühlen EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 42 Vor der Mischventilstation sollte ein Druckregelventil integriert werden. Dies gewährleistet korrekte Wasserdurchflussbalance zwischen Vorlauftemperatur-Hauptzone und der Vorlauftemperatur-Zusatzzone in Relation zur gewünschten Kapazität beider Wassertemperaturzonen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 43 Benutzerschnittstelle, verwendet als Raumthermostat ▪ Andere Räume externe Raumthermostatfunktion Anzahl der Wassertemperaturzonen: 1 (Duale Zone): Hauptzone + Zusatzzone ▪ #: [4.4] ▪ Code: [7-02] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 44: Einstellen Einer Zusätzlichen Wärmequelle Für Die Raumheizung
▪ Der Wechselbetrieb ist nur für Raumheizungszwecke möglich, NICHT jedoch für die Brauchwasserbereitung. Brauchwasser wird immer von dem mit dem Innengerät verbundenen Brauchwasserspeicher erzeugt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 45 Stellen Sie sicher, dass der zusätzliche Boiler und dessen Integration in das System der gültigen Gesetzgebung entspricht. ▪ Daikin ist NICHT verantwortlich für die unsachgemäße oder unsichere Nutzung des zusätzlichen Kesselsystems. ▪ Stellen Sie sicher, dass das Rücklaufwasser zur Wärmepumpe 60°C NICHT überschreitet.
Seite 46: Konfiguration
Sonneneinstrahlung beeinflusst wird oder aus- und eingeschaltet werden kann. ▪ Häufiges Umschalten kann zu Korrosionsbildung im zusätzlichen Boiler führen. Weitere Informationen erhalten Sie beim Hersteller des Boilers. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 47: Einstellen Des Brauchwasserspeichers
40°C ausgedrückt. Sie können die Brauchwasserspeichertemperatur jedoch auch höher einstellen (Beispiel: 53°C). Das Wasser wird in dem Fall mit kaltem Wasser gemischt (Beispiel: 15°C). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 48: Ermitteln Des Brauchwasserverbrauchs
−T Wenn: ▪ =480 l ▪ =54°C ▪ =15°C Dann V =307 l Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei 40°C) Erforderliches Brauchwasserspeichervolumen, wenn nur einmal geheizt Brauchwasserspeichertemperatur Kaltwassertemperatur EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 49: Einstellung Und Konfiguration - Brauchwasserspeicher
Bei einem hohen Brauchwasserverbrauch können Sie den Brauchwasserspeicher mehrmals täglich aufheizen. ▪ Um den Brauchwasserspeicher auf die Brauchwasserspeicher-Solltemperatur zu heizen, können Sie folgende Energiequellen verwenden: Thermodynamischer Zyklus der Wärmepumpe Elektrische Zusatzheizung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 50: Brauchwasser-Pumpe Für Sofortiges Warmwasser
Weitere Informationen siehe "9 Erweiterte-Funktion" [ 126]. ▪ Sie können ein Programm zur Steuerung der Brauchwasser-Pumpe über die Benutzerschnittstelle programmieren. Weitere Informationen finden Sie im Benutzer-Referenzhandbuch. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 51: Brauchwasser-Pumpe Für Desinfektion
Entnahmepunkt erfordert, können Sie eine Brauchwasser-Pumpe und ein Heizelement (falls erforderlich) wie oben gezeigt anschließen. Konfiguration Das Innengerät kann den Betrieb der Brauchwasserpumpe regeln. Weitere Informationen siehe "9 Erweiterte-Funktion" [ 126]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 52: Brauchwasserpumpe Dhw Zum Vorwärmen Des Speichers
Verbrauchte Energie ▪ Sie können die Energiedaten auslesen: Für Raumheizung Für Raumkühlung Für Brauchwasserbereitung ▪ Sie können die Energiedaten auslesen: Pro Monat Pro Jahr EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 53: Erzeugte Wärme
Die verbrauchte Energie wird intern anhand von folgenden Faktoren berechnet: Tatsächliche Leistungsaufnahme des Außengeräts Eingestellte Leistung der Reserveheizung und der Zusatzheizung (wenn zutreffend) Spannung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 54: Normaltarif-Netzanschluss
▪ Reserveheizung einem (*6V (6T1): 3~ 230 V) dreiphasigen Netz gespeist (d. h. das (*9W: 3N~ 400 V) Reserveheizungsmodell ist ein *9W- oder *6V-Modell, dreiphasiges Netz angeschlossen ist) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 55: Wärmepumpentarif-Netzanschluss
Netzanschluss" [ 55]. 5.5.4 Wärmepumpentarif-Netzanschluss Allgemeine Regel ▪ Wattmeter 1: Misst das Außengerät. ▪ Wattmeter 2: Misst den Rest (d. h. Innengerät, Reserveheizung und optionale Zusatzheizung). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 56: Einstellen Der Stromverbrauchskontrolle
Ihnen, Leistungsaufnahme gesamten Wärmepumpensystems (Summe Innengeräts Reserveheizung) mit einer dauerhaften Einstellung zu begrenzen. ▪ Beschränkung der Leistung in kW oder des Stroms in A. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 57: Permanente Leistungsbegrenzung
Bedieneinheit fest (siehe "Stromverbrauchskontrolle" [ 202]): Auswahl des fortlaufenden Begrenzungsmodus Wählen Sie den Begrenzungstyp aus (Leistung in kW oder Strom in A). Legen Sie die gewünschte Leistungsbegrenzungsstufe fest. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 58: Leistungsbegrenzung Aktiviert Durch Digitaleingänge
5.6.2 Leistungsbegrenzung aktiviert durch Digitaleingänge Eine Leistungsbegrenzung ist auch nützlich in Kombination mit einem Energiemanagementsystem. Die Leistung oder der Strom des gesamten Daikin-Systems wird dynamisch durch Digitaleingänge begrenzt (maximal vier Stufen). Jede Leistungsbegrenzungsstufe wird über die Benutzerschnittstelle durch Einschränkung der folgenden Werte eingestellt: ▪...
Seite 59: Verfahren Zur Leistungsbegrenzung
Die Leistungsbegrenzungsstufe erlaubt den parallelen Betrieb von Zusatzheizung und Reserveheizung NICHT (Stufe 1 und Stufe 2). ▪ Prioritätsheizung = Zusatzheizung (falls zutreffend). In dem Fall wird der Stromverbrauch wie folgt begrenzt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 60: Bbr16 Leistungsbegrenzung
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in [9.9] über die Bedieneinheit fest (siehe "Stromverbrauchskontrolle" [ 202]): BBR16 aktivieren Legen Sie die gewünschte Leistungsbegrenzungsstufe fest. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 61: Einstellen Eines Externen Temperaturfühlers
Steuerungskurven und von der Logik zur automatischen Umschaltung zwischen Heizen/Kühlen verwendet. Um das Außengerät zu schützen, wird der interne Fühler des Außengeräts immer verwendet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 62: Installation Des Geräts
Beachten Sie die Hinweise bezüglich der Abstände. Siehe "15.1 Platzbedarf für Wartungsarbeiten: Außeneinheit" [ 251]. HINWEIS ▪ Stapeln Sie KEINE Geräte übereinander. ▪ Hängen Sie das Gerät NICHT an eine Decke. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 63 Am Meer gelegene Installation. Sorgen Sie dafür, dass die Außeneinheit NICHT Seewinden direkt ausgesetzt ist. Der Salzgehalt in der Luft kann Korrosion beschleunigen, was die Lebenserwartung der Einheit verkürzt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 64: Sonderanforderungen Für R32
Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 65: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
Installation des Geräts WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. 6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass...
Seite 66: Öffnen Und Schließen Der Geräte
Innengerät muss >5°C betragen. 6.2 Öffnen und Schließen der Geräte 6.2.1 Über das Öffnen der Geräte Es kann vorkommen, dass das Gerät geöffnet werden muss. Beispiel: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 67: So Öffnen Sie Das Außengerät
67]. 2 Entfernen Sie die Schrauben (4×) von den Transportsicherungen und entsorgen Sie sie. 3 Entfernen Sie die Transportsicherungen (2×) und entsorgen Sie sie. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 68: Außeneinheit Schließen
2 Schaltkastenabdeckung 3 Schaltkasten 4 Bedieneinheit-Blende Öffnen 1 Entfernen Sie die Frontblende. 2 Wenn Sie elektrische Leitungen anschließen müssen, entfernen Sie die Abdeckung des Schaltkastens. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 69 5 Optional: Entfernen Sie die Blende der Bedieneinheit. HINWEIS Wenn Sie die Blende der Bedieneinheit entfernen, trennen Sie auch die Kabel an der Rückseite der Bedieneinheit-Blende, um Schäden zu verhindern. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 70: So Schließen Sie Das Innengerät
Installieren des Auslassgitters. Schützen des Geräts vor Schnee und Eis durch Installation einer Schneeabdeckung und von Ablenkplatten. Siehe "6.1 Den Ort der Installation vorbereiten" [ 62]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 71: Sicherheitsvorkehrungen Bei Der Montage Der Außeneinheit
Wenn die Installation auf einem Untergestellt erfolgt, stellen Sie sicher, dass das Auslassgitter trotzdem in die sichere Position versetzt werden kann. Siehe "So entfernen Auslassgitter stellen Gitter Sicherheitsposition" [ 76]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 72: So Installieren Sie Die Außeneinheit
Montagestruktur. ±150 4× 2 Fixieren Sie das Gerät an der Montagestruktur. 4× M12 3 Entfernen Sie die Schlingen (und Schrauben) und entsorgen Sie sie. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 73: Für Einen Ablauf Sorgen
Gerät mindestens 100 mm über der zu erwartenden Schneehöhe positioniert ist. Verwenden Sie den Ablaufstopfen (mit O-Ring) und einen Schlauch für den Ablauf. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 74: So Installieren Sie Das Auslassgitter
Elektrische Leitungen. Schließen Sie die elektrischen Kabel an, bevor Sie das Auslassgitter installieren. Installieren Sie den unteren Teil des Auslassgitters 1 Setzen Sie die Haken ein. 2 Setzen Sie die Kugelbolzen ein. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 75: Installieren Sie Den Oberen Teil Des Auslassgitters
6 Richten Sie die rechte Seite aus und bringen Sie sie an. 7 Setzen Sie die Haken ein. 8 Setzen Sie die Kugelbolzen ein. 9 Bringen Sie die 6 verbleibenden Schrauben an. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 76: So Entfernen Sie Das Auslassgitter Und Stellen Das Gitter In Die Sicherheitsposition
1 Entfernen Sie den oberen Teil des Auslassgitters. 4× 2 Entfernen Sie den unteren Teil des Auslassgitters. 4× 3 Drehen Sie den unteren Teil des Auslassgitters. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 77: Montieren Des Innengeräts
6.4 Montieren des Innengeräts 6.4.1 Über die Montage des Innengeräts Typischer Ablauf Die Montage des Innengeräts erfolgt in der Regel in diesen Phasen: Installieren des Innengeräts. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 78: Vorsichtsmaßnahmen Bei Der Montage Des Innengeräts
Wand geneigt. ▪ Schieben Sie den Haltebügel auf der Rückseite des Geräts über die Wandhalterung. Stellen Sie sicher, dass das Gerät richtig befestigt ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 79: So Schließen Sie Den Ablaufschlauch An Den Ablauf An
Ablaufwanne an einen geeigneten Ablauf gemäß der geltenden Gesetzgebung anschließen. 1 Schließen Sie einen Ablaufschlauch (bauseitig zu liefern) wie folgt an den Anschluss der Ablaufwanne an: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 80 Installation des Geräts a Anschluss der Ablaufwanne Die Verwendung eines Zwischenbehälters zum Sammeln des Wassers wird empfohlen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 81: Installation Der Leitungen
Staub noch Partikel hinein gelangen können. Verwenden Sie für das Abdichten der Anschlüsse ein gutes Gewinde- Dichtungsmittel. ▪ Isolierung. Bis zum Sockel des Wärmetauschers isolieren. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 82 Rohrleitungen Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den folgenden Temperaturen standhalten können: INFORMATION Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 83 Installation mit frischem Wasser gespült werden. Dieses Verfahren muss in den ersten 5 Tagen nach der Installation mindestens einmal täglich wiederholt werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 84: Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes
Wenn die Zirkulation im Raumheizungs-/-kühlkreislauf über ferngesteuerte Ventile geregelt wird, ist es wichtig, dass dieses Mindestwasservolumen auch dann gewährleistet ist, wenn alle Ventile geschlossen sind. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 85 Montagehöhendifferenz. Der Vordruck sollte pro Meter unter 7 m um 0,1 Bar verringert werden. ▪ Überprüfen Sie, dass die Wassermenge NICHT maximal zulässige Wassermenge überschreitet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 86 Falls die minimale Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen oder Betrieb). Minimal erforderliche Durchflussmenge 25 l/min Siehe empfohlenes Verfahren wie unter "10.4 Checkliste während der Inbetriebnahme" [ 217] beschrieben. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 87: Ändern Des Vordrucks Des Ausdehnungsgefäßes
Die entsprechende maximale Wassermenge bei 0,3 bar beträgt 290 l. (Siehe das Diagramm unter "Maximale Wassermenge" [ 85]). ▪ Da 250 l weniger als 290 l ist, ist das Ausdehnungsgefäß für die Anlage angemessen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 88: Anschließen Der Wasserleitungen
Absperrventil mit integriertem Filter (geliefert als Zubehör) (2× Schraubverbindung, Stecker, 1") d Gewindedichtungsmittel 2 Schließen Sie die bauseitigen Leitungen an das Absperrventil an. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 89 Beachten Sie die Mindest-Durchflussmenge, wenn Sie die Einstellung des Überdruck-Bypass-Ventils anpassen. Siehe "Prüfen der Wassermenge und der Durchflussmenge" [ 84] und "Minimale Durchflussmenge" [ 217]. HINWEIS Installieren Sie Entlüftungsventile an allen lokalen hochgelegenen Punkten. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 90: Wasserkreislauf Befüllen
Mögliche Folge: Glykol tritt aus den Frostschutz-Ventilen aus. Frostschutz durch Glykol Informationen zum Frostschutz durch Glykol Das Hinzufügen von Glykol zum Wasser senkt den Gefrierpunkt des Wassers. WARNUNG Ethylenglykol ist giftig. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 91: Erforderliche Glykolkonzentration
Fügen Sie Glykol gemäß der folgenden Tabelle hinzu. Niedrigste erwartete Schutz vor Platzen Schutz vor Einfrieren Außentemperatur –5°C –10°C –15°C –20°C — –25°C — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 92 Rohrleitung verwenden, um das Wasser aus dem System abzulassen, bevor es einfriert. So installieren Sie Frostschutzventile Um die bauseitigen Leitungen vor dem Einfrieren zu schützen, installieren Sie die folgenden Teile: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 93: So Füllen Sie Den Brauchwasserspeicher
7°C (7°C=Standard). Ist der Wert niedriger, können die Frostschutzventile während des Kühlbetriebs geöffnet werden. 7.2.6 So füllen Sie den Brauchwasserspeicher Siehe Installationsanleitung des Brauchwasserspeichers. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 94: So Isolieren Sie Die Wasserleitungen
Wenden Sie sich an Ihren Händler, wenn Sie keinen Zugang zu Heating Solutions Navigator haben. Diese Empfehlung stellt einen guten Betrieb des Geräts sicher, aber die regionalen Vorschriften können davon abweichen und müssen befolgt werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 95: Elektroinstallation
▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 96: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Fall runde, gecrimpte Klemmen installiert werden. Platzieren Sie die runden, gecrimpten Klemmen für den Anschluss auf dem Kabel bis zu dem bedeckten Teil und befestigen Sie den Anschluss mit einem geeigneten Werkzeug. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 97: Über Die Elektrische Konformität
Eingangsströmen von >16 A und ≤75 A pro Phase). Nur für die Reserveheizung des Innengeräts Siehe "So schließen Sie die Stromversorgung der Reserveheizung an" [ 114]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 98: Informationen Zum Wärmepumpentarif-Netzanschluss
Innengerät auf “Zwangs-AUS” schaltet. Dadurch stellt der Verdichter des Außengeräts seinen Betrieb ein. Die Verkabelung des Geräts variiert abhängig davon, ob die Stromversorgung unterbrochen ist oder nicht. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 99: Übersicht Über Die Elektrischen Anschlüsse Mit Ausnahme Der Externen Aktoren
Außeneinheit an" [ 100]. Verbindungskabel Ablaufschlauchheizelement -Kabel Anschluss für Energiesparfunktion (nur für V3-Modelle) Luft-Thermistor-Kabel Siehe "So positionieren Sie den Außenluftfühler am Außengerät um" [ 106]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 100: So Schließen Sie Die Elektrischen Leitungen An Die Außeneinheit An
▪ Schließen Sie die Kabel an die Klemmenleiste an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Verwenden Sie das werkseitig montierte Kabel. Kabel: 1N+GND Maximaler Betriebsstrom: Siehe Typenschild am Gerät. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 101: Verbindungskabel (Innen↔Außen)
▪ Schließen Sie die Drähte an die Klemmenleiste (stellen Sie sicher, dass die Zahlen mit den Zahlen am Innengerät übereinstimmen) und die Erdungsschraube an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Kabel: (3+GND)×1,5 mm² — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 102 ▪ Fixieren Sie das Kabel mit Kabelbindern. Kabel: (2+GND)×0,75 mm². Die Verkabelung muss doppelt isoliert sein. Maximal zulässige Leistung für das Ablaufschlauch-Heizelement = 115 W (0,5 A) — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 103 ▪ Schließen Sie die Kabel an die Klemmenleiste an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Verwenden Sie das werkseitig montierte Kabel. Kabel: 3N+GND Maximaler Betriebsstrom: Siehe Typenschild am Gerät. — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 104 ▪ Schließen Sie die Drähte an die Klemmenleiste (stellen Sie sicher, dass die Zahlen mit den Zahlen am Innengerät übereinstimmen) und die Erdungsschraube an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Kabel: (3+GND)×1,5 mm² — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 105 ▪ Fixieren Sie das Kabel mit Kabelbindern. Kabel: (2+GND)×0,75 mm². Die Verkabelung muss doppelt isoliert sein. Maximal zulässige Leistung für das Ablaufschlauch-Heizelement = 115 W (0,5 A) — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 106: So Positionieren Sie Den Außenluftfühler Am Außengerät Um
8.2.2 So positionieren Sie den Außenluftfühler am Außengerät um Dieses Verfahren ist nur in Bereichen mit niedrigen Umgebungstemperaturen notwendig. Erforderliches Zubehör (mit der Einheit mitgeliefert): Thermistorbefestigung. Click EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 107: Anschlüsse Am Innengerät
Wärmequelle an" [ 122]. Stromverbrauch- Siehe "So schließen Sie die Stromverbrauch- Digitaleingänge Digitaleingänge an" [ 122]. Sicherheitsthermostat Siehe "So schließen Sie das Sicherheitsthermostat an (Öffner)" [ 123]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 108 Kabel: 0,75 mm² Maximaler Betriebsstrom: 100 mA Für die Hauptzone: ▪ [2.9] Steuerung ▪ [2.A] Thermostattyp Für die Zusatzzone: ▪ [3.A] Thermostattyp ▪ [3.9] (schreibgeschützt) Steuerung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 109 [1.6] Abweichung Raumfühler (im Fall eines Siehe: Brauchwasserspeichers) ▪ Installationsanleitung für das 3-Wege-Ventil 3-Wege-Ventil ▪ Ergänzungshandbuch für optionale Ausstattung Kabel: 3×0,75 mm² Maximaler Betriebsstrom: 100 mA [9.2] Brauchwasser EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 110 Kabel: 2×(0,75~1,25 mm²). Müssen umhüllt sein. Maximale Länge: 200 m Siehe unten ("LAN-Adapter – Systemanforderungen"). LAN-Adapter – Systemanforderungen Die für das Daikin Altherma-System geltenden Anforderungen hängen von der LAN- Adapter-Anwendung/dem Systemlayout ab (App-Steuerung oder Smart Grid- Anwendung). App-Steuerung: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B –...
Seite 111: So Schließen Sie Die Hauptstromversorgung An
"So öffnen Sie das Innengerät" [ 68]): 1 Frontblende 2 Schaltkastenabdeckung 3 Schaltkasten 2 Schließen Sie die Hauptstromversorgung an. Bei Normaltarif-Netzanschluss Verbindungskabel Kabel: (3+GND)×1,5 mm² (= Hauptstromversorg ung) — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 112: Bei Wärmepumpentarif-Netzanschluss
16 V DC-Erkennung (Spannungsversorgung durch Platine). Der spannungsfreie Kontakt sollte die minimale anwendbare Last von 15 V DC, 10 mA gewährleisten. [9.8] Wärmepumpentarif Schließen Sie X11Y an X11YB an. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 113 Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. Daher kann an das System ENTWEDER ein Wärmepumpentarif-Netzanschluss ODER ein Sicherheitsthermostat angeschlossen werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 114: So Schließen Sie Die Stromversorgung Der Reserveheizung An
Das elektrische Gerät entspricht EN/IEC 61000-3-12 (Festlegung gemäß europäischer/ internationaler technischer Norm für die Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 115: Anschlüsse An Die Stromversorgung Der Reserveheizung
Bauseitig auszuführende Verkabelung (siehe Tabelle unten) Modell Anschlüsse an die Stromversorgung der (Stromversorgung) Reserveheizung *6V (6V: 1N~ 230 V) Q1DI 1N~, 50 Hz 230 V AC EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 116: So Schließen Sie Das Absperrventil An (Heizen/Kühlen)
Fußbodenheizung und Wärmepumpen-Konvektoren installieren Sie ein Absperrventil vor der Fußbodenheizung, um eine Kondensation auf dem Boden während des Kühlbetriebs zu verhindern. Weitere Informationen finden Sie im Monteur- Referenzhandbuch. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 117 Die Verkabelung ist bei einem NC-Ventil (Schließer) und einem NO-Ventil (Öffner) unterschiedlich. 21 28 21 29 3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 118: So Schließen Sie Die Stromzähler An
2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. 6 5 4 3 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 119: So Schließen Sie Die Brauchwasserpumpe An
8.3.6 So schließen Sie den Alarmausgang an Kabel: (2+1)×0,75 mm² Maximale Last: 0,3 A, 250 V AC [9.D] Alarmausgang 1 Öffnen Sie die folgenden Teile (siehe "So öffnen Sie das Innengerät" [ 68]): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 120: So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An
8.3.7 So schließen Sie den Ausgang EIN/AUS für Heizen/Kühlen an INFORMATION Der Kühlbetrieb ist nur im folgenden Fall zutreffend: ▪ Modelle für Heiz- und Kühlbetrieb ▪ Nur-Heizen-Modelle + Umwandlungssatz (EKHBCONV) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 121 Kabel zwischen X2M und A4P EKRP1HBAA muss installiert sein. a EKRP1HBAA muss installiert sein. 3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 122: So Schließen Sie Den Umschalter Zur Externen Wärmequelle An
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen. 8.3.9 So schließen Sie die Stromverbrauch-Digitaleingänge an Kabel: 2 (pro Eingangssignal)×0,75 mm² Digitaleingänge für Leistungsbeschränkung: 12 V Gleichspannung / 12 mA Demodulation (Spannungsversorgung durch Platine) [9.9] Stromverbrauchskontrolle. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 123: So Schließen Sie Das Sicherheitsthermostat An (Öffner)
Last von 15 V DC, 10 mA gewährleisten. [9.8.1]=3 (Wärmepumpentarif = Sicherheitsthermostat) 1 Öffnen Sie die folgenden Teile (siehe "So öffnen Sie das Innengerät" [ 68]): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 124 3-Wege-Ventil, das mit dem Brauchwasserspeicher ausgeliefert wurde. INFORMATION Konfigurieren Sie IMMER den Sicherheitsthermostat, nachdem er installiert wurde. Ohne ein Konfiguration ignoriert das Innengerät den Sicherheitsthermostatkontakt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 125 Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. Daher kann an das System ENTWEDER ein Wärmepumpentarif-Netzanschluss ODER ein Sicherheitsthermostat angeschlossen werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 126: Erweiterte-Funktion
Erste Schritte – Konfigurationsassistent. Wenn Sie die Bedieneinheit erstmalig (über das Innengerät) einschalten, wird ein Konfigurationsassistent aufgerufen, der Sie bei der Konfiguration des Systems unterstützt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 127: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf
Blättern Sie durch die Liste der Ziffern und ändern Sie die ausgewählte Ziffer. ▪ Bewegen Sie den Cursor von links nach rechts. ▪ Bestätigen Sie den PIN-Code und fahren Sie fort. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 128: Der Erweiterter
Einstellungen. 3 Drehen Sie den linken Regler, um den ersten Teil der Einstellung auszuwählen, und bestätigen Sie die Auswahl durch Drücken des Reglers. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 129: Konfigurationsassistent
Einstellungen können auch im Einstellungenmenü angepasst werden (verwenden Sie die Brotkrumen). Für die Einstellung… Siehe… Sprache [7.1] Zeit/Datum [7.2] Stunden — Minuten Jahr Monat System EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 130 161] Steuerung (schreibgeschützt) [3.9] Sollwertmodus [3.4] Witterungsgeführte Heizkurve [3.5] (falls zutreffend) Witterungsgeführte Kühlkurve [3.6] (falls zutreffend) Zeitprogramm [3.1] Typ witterungsgeführte Kurve [3.C] (schreibgeschützt) Speicher EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 131: Mögliche Bildschirme
Drücken Sie die Taste , um zum Startbildschirm zurückzukehren. Sie sehen einen Überblick der Gerätekonfiguration, den Raum und die Sollwert-Temperaturen. Nur Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 132 Smart Energy wird derzeit für die Raumheizung verwendet. Smart Energy wird derzeit für Brauchwasser verwendet. Betriebsmodus Kühlen Heizen Außen / geräuscharmer Betrieb Gemessene Außentemperatur Geräuscharmer Betrieb aktiv Außengerät EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 133 Geräts wird abhängig von der Vorlauftemperatur und unabhängig von der aktuellen Raumtemperatur und/oder vom Heizbedarf im Raum geregelt. k2 Installierter Heizverteilsystem-Typ: Fußbodenheizung Ventilator-Konvektor Heizkörper Vorlauftemperatur-Sollwert EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 134: Hauptmenübildschirm
Einschränkung: Wird nur angezeigt, wenn es zwei Vorlauftemperaturzonen gibt. Zeigt das zutreffende Symbol für Ihren Zusatzzonen- Emittertyp an. Legen Sie die Vorlauftemperatur für die Zusatzzone fest (falls vorhanden). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 135: Menübildschirm
Der Sollwert-Bildschirm wird für Bildschirme angezeigt, die Systemkomponenten beschreiben, die einen Sollwert benötigen. Beispiele [1] Raumtemperatur-Bildschirm [2] Hauptzone-Bildschirm °C °C – – Raum Hauptzone EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 136: Detaillierter Bildschirm Mit Werten
Ausgewählte Einstellung und Wert Mögliche Aktionen in diesem Bildschirm Durchlaufen Sie die Liste des Einstellungen. Ändern Sie den Wert. Gehen Sie zur nächsten Einstellung. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 137: Programmbildschirm: Beispiel
3 Gehen Sie zu [1.2]: Raum > Heizprogramm. So löschen Sie den Inhalt des Programms für die Woche: 1 Wählen Sie den Namen des aktuellen Programms. Benutzerdef. 1 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 138: So Löschen Sie Den Inhalt Des Tagesprogramms
3 Wählen Sie zur Bestätigung OK. So programmieren Sie das Programm für Montag: 1 Wählen Sie Montag. Benutzerdef. 1 2 Wählen Sie Bearbeiten. Löschen Bearbeiten Kopieren EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 139 1 Wählen Sie Montag. Benutzerdef. 1 2 Wählen Sie Kopieren. Löschen Bearbeiten Kopieren Ergebnis: Neben dem kopierten Tag wird "C" angezeigt. 3 Wählen Sie Dienstag. Benutzerdef. 1 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 140 4 Bestätigen Sie die Änderungen. 5 Wählen Sie Samstag. 6 Wählen Sie Kopieren. 7 Wählen Sie Sonntag. 8 Wählen Sie Einfügen. Ergebnis: Benutzerdef. 1 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 141: Witterungsgeführte Kurve
Um die Temperaturunterschiede kompensieren zu können, ist das Gerät auf die witterungsgeführte Kurve angewiesen. Diese Kurve definiert, wie hoch die Speicher- oder Vorlaufwassertemperatur verschiedenen EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 142: 2-Punkte-Kurve
"Verwenden der witterungsgeführten Kurven" [ 144]. 9.4.2 2-Punkte-Kurve Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten: ▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1) Beispiel EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 143: Steilheit-Korrektur-Kurve
Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen. Beispiele Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist: Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 144: Verwenden Der Witterungsgeführten Kurven
Wenn die Korrektur ausgewählt ist: Legen Sie die Korrektur fest. Überprüfen Sie die Änderungen und kehren Sie zum Untermenü zurück. 9.4.4 Verwenden der witterungsgeführten Kurven Konfigurieren Sie die witterungsgeführten Kurven wie folgt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 145 Sollwerten für diese Zone bzw. für den Speicher liegen. Wenn der maximale oder minimale Sollwert erreicht ist, verflacht die Kurve. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 146: Menü "Einstellungen
Startbildschirm angezeigt. Um den Fehlercode anzuzeigen, öffnen Sie den Menübildschirm und rufen Sie [0] Fehler auf. Drücken Sie , um weitere Informationen über den Fehler aufzurufen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 147: Raum
Raumtemperatur unter [1.2] Heizprogramm. Siehe "Programmbildschirm: Beispiel" [ 137]. Kühlprogramm Gilt nur für umkehrbare Modelle. Definieren Kühlprogramm Raumtemperatur unter [1.3] Kühlprogramm. Siehe "Programmbildschirm: Beispiel" [ 137]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 148 Einstellung deaktiviert werden. HINWEIS Frostschutz Raum. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten ([C.2]: Betrieb > Raumheizung/-kühlung), bleibt der Frostschutz Raum aktiv, wenn er aktiviert wurde. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 149 ▪ die Außentemperatur fällt unter 6°C gesenkt. ▪ Raumheizung/-kühlung=Ein Der Frostschutz Raum wird durch die normale Logik garantiert. ▪ externe Raumthermostat "Thermo EIN" und EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 150 Start den Notbetrieb. Die Funktion "Frostschutz Raum" ist auch dann aktiv, wenn der Benutzer den Notbetrieb nicht bestätigt. Sollwertgrenzen Gilt nur für die Raumthermostatregelung. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 151: Haupt-Zone
Raumfühleroption): Nur anwendbar, wenn die externe Raumfühleroption installiert und konfiguriert ist. ▪ –5°C~5°C, Schritt 0,5°C 9.5.3 Haupt-Zone Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 152 Definieren Sie ein Heiztemperturprogramm für die Hauptzone über [2.2] Heizprogramm. Siehe "Programmbildschirm: Beispiel" [ 137]. Kühlen-Programm Definieren Sie ein Kühltemperturprogramm für die Hauptzone über [2.3] Kühlprogramm. Siehe "Programmbildschirm: Beispiel" [ 137]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 153 Code Beschreibung [2.E] Nicht ▪ 2-Punkt zutreffend ▪ Gefälle-Versatz Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Hauptzone fest (wenn [2.4]=1 oder 2): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 154 Hinweis: Dieser Wert sollte niedriger sein als [1‑02], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Hauptzone fest (wenn [2.4]=2): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 155: Typ Wärmeerzeuger
Umstellung zwischen Kühlung und Heizung je nach Innenumgebungstemperatur. Es ist wichtig, Typ Wärmeerzeuger korrekt und in Einklang mit Ihrem Systemlayout vorzunehmen. Der Ziel-Delta T für die Hauptzone hängt davon ab. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 156 Sollwertgrenzen Um eine falsche Vorlauftemperatur für die Haupt-Vorlauftemperaturzone zu verhindern (d. h. zu heiß oder zu kalt), beschränken Sie den Temperaturbereich. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 157 Andernfalls: 37°C~55°C [2.8.3] [9-02] Kühlen Minimum: ▪ 5°C~18°C [2.8.4] [9-03] Kühlen Maximum: ▪ 18°C~22°C Steuerung Definieren Sie, wie der Betrieb des Geräts gesteuert wird. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 158 Wählen Sie diesen Wert bei einer Verbindung mit einer verkabelten Steuerung für mehrere Zonen (siehe "Mögliche Optionen für das Innengerät" [ 26]) oder einem Funk- Raumthermostat (EKRTR1). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 159: Vorlauftemperatur: Modulation
Bei Verwendung der Raumthermostatregelung muss der Kunde die gewünschte Raumtemperatur einstellen. Das Gerät leitet warmes Wasser an die Wärmeüberträger und der Raum wird geheizt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 160 Zustand am Komfort-Sollwert für den Raum zu erreichen. Absperrventil Folgendes gilt nur, wenn 2 Vorlauftemperatur-Zonen vorhanden sind. Schließen Sie bei nur 1 Vorlauftemperatur-Zone das Absperrventil an den Heiz-/Kühlausgang an. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 161: Zusatzzone
Betriebsmodus für den Raum in Kühlen beeinflusst. ▪ 1 Ja: Schließt, wenn der Betriebsmodus Kühlbetrieb ist. 9.5.4 Zusatzzone Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 162 Definieren Sie ein Kühltemperturprogramm für die Zusatzzone über [3.3] Kühlprogramm. Siehe "Programmbildschirm: Beispiel" [ 137]. Sollwertmodus Der Sollwertmodus der Zusatzzone kann unabhängig vom Sollwertmodus der Hauptzone eingestellt werden. Siehe "Sollwertmodus" [ 153]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 163 Code Beschreibung [2.E] Nicht ▪ 2-Punkt zutreffend ▪ Gefälle-Versatz Witterungsgeführte Heizkurve Legen Sie das witterungsgeführte Heizen für die Zusatzzone fest (wenn [3.4]=1 oder 2): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 164 Hinweis: Dieser Wert sollte niedriger sein als [0‑01], Wasser hohen Außentemperaturen weniger warm sein muss. Witterungsgeführte Kühlkurve Legen Sie das witterungsgeführte Kühlen für die Zusatzzone fest (wenn [3.4]=2): EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 165: Raumheizungs-Sollwertbereich [9-05]
Sollwertbereich [1‑0C] [9‑05]~[9‑06] 0: Fußbodenheizung Maximal 55°C Variabel (siehe [3.B.1]) 1: Ventilator- Maximal 55°C Variabel (siehe [3.B.1]) Konvektor 2: Heizkörper Maximal 70°C Fest 10°C EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 166 Kontakt. Nur mit 1 Digitaleingang verbunden (X2M/35a) ▪ 2: 2 Kontakte. Mit 2 Digitaleingängen verbunden (X2M/34a und X2M/35a) Vorlauftemperatur: Delta T Weitere Informationen siehe "Haupt-Zone" [ 151]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 167: Raumheizung/-Kühlung
2 Prüfen Sie, ob [4.1] Betriebsart aufgeführt ist und bearbeitet werden kann. Wenn Ja, ist ein Wärmepumpenmodell zum Heizen/Kühlen installiert. Um dem System anzugeben, welcher Betriebsmodus genutzt werden soll, können Sie: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 168 3 Wählen Sie für jeden Monat eine Option: ▪ Heiz- und Kühlbetrieb: Keine Einschränkungen ▪ Nur Heizen: Einschränkungen ▪ Nur Kühlen: Einschränkungen 4 Bestätigen Sie die Änderungen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 169: Heiz- Und Kühlbetrieb
Soll-Temperatur für den Heizbetrieb) ein. Beispiel: Ein Gerät ist wie folgt konfiguriert: ▪ Soll-Raumtemperatur im Heizmodus: 22°C ▪ Soll-Raumtemperatur im Kühlmodus: 24°C ▪ Hysteresewert: 1°C EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 170 Konfiguration muss die Anzahl der Wasserzonen eingestellt werden. INFORMATION Mischstation. Wenn Ihr Systemlayout 2 VLT-Zonen enthält, müssen Sie vor der VLT- Hauptzone eine Mischstation installieren. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 171: Einzelne Zone
Verteiler mit niedriger Temperatur zu verhindern. ▪ Stellen Sie sicher, dass Sie die Verteilertypen für die Hauptzone [2.7] und für die Zusatzzone [3.7] korrekt entsprechend dem verbundenen Verteiler festlegen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 172 Kühlbedarf besteht. Hinweis: Abtastung steht NUR bei Regelung durch Vorlauftemperatur zur Verfügung. a Regelung der Raumheizung/-kühlung b Aus c Ein d Vorlauftemperatur e Ist f Soll g Pumpenbetrieb EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 173 Begrenzung der Pumpendrehzahl nur durch Delta T in Relation zur geforderten Kapazität bestimmt. Bei diesem Begrenzungsbereich ist Delta T möglich Komfort gewährleistet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 174: Deaktiviert, Wenn Die Außentemperatur
Verwenden Sie diese Einstellung, um mögliche Wärmeverluste des Gebäudes aufgrund der Verdunstung von geschmolzenem Eis oder Schnee auszugleichen. (z. B. in Ländern in kälteren Regionen). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 175: Speicher
Frostschutz Raum [1.4] verhindert, dass der Raum zu kalt wird. Ausführliche Informationen zum Frostschutz Raum finden Sie unter "Raum" [ 147]. 9.5.6 Speicher Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 176 Voreinstellwert (Speicher-Komfort). INFORMATION Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfort- Leistungsprobleme für Raumheizung/-kühlung. regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung/-kühlung auftreten. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 177 Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie unterscheiden sich in der Art, wie die Soll-Speichertemperatur eingestellt wird und wie das Gerät darauf reagiert. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 178 2: Dienstag ▪ 3: Mittwoch ▪ 4: Donnerstag ▪ 5: Freitag ▪ 6: Samstag ▪ 7: Sonntag [5.7.3] [2‑02] Startzeit [5.7.4] [2‑03] Speicher-Sollwert 55°C~75°C EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 179: Beschreibung
Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb > Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 180 Hysteresetemperatur der Wärmepumpe fällt, erwärmt sich der Speicher bis zur Warmhaltentemperatur. Die minimale EIN-Temperatur ist 20°C, auch wenn die Sollwert-Hysterese geringer als 20°C ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 181 Speichertemperatur witterungsgeführt (gemäß der witterungsgeführten Kurve). Während des witterungsgeführten Betriebs kann der Endbenutzer die Soll- Speichertemperatur an der Bedieneinheit nicht einstellen. Beachten Sie auch "9.4 Witterungsgeführte Kurve" [ 141]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 182 HP Wärmepumpe. Wenn die Aufwärmzeit durch die Wärmepumpe zu lange dauert, kann zusätzliche Erwärmung durch die Reserveheizung erfolgen. AUS-Temperatur der Reserveheizung (T BUH OFF EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 183: Benutzereinstellungen
Raumheizung/-kühlung Speicher [7.1] Sprache Benutzereinstellungen [7.2] Zeit/Datum Information Monteureinstellungen [7.3] Ferien [7.4] Leise [7.5] Strompreis [7.6] Gaspreis Sprache Code Beschreibung [7.1] Nicht Sprache zutreffend EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 184: Über Den Ferienbetrieb
2 Legen Sie den ersten Tag Ihres Urlaubs fest. — ▪ Gehen Sie zu [7.3.2]: Von. ▪ Wählen Sie ein Datum aus. ▪ Bestätigen Sie die Änderungen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 185 Betrieb. Beispiel: Am leisesten. Ergebnis: Das Gerät läuft immer mit der ausgewählten Stufe für den geräuscharmen Betrieb. Der Benutzer kann dies nicht ändern. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 186 Benutzereinstellungen > Strompreis > Hoch/Mittel/ Niedrig. 2 Wählen Sie den richtigen Strompreis. 3 Bestätigen Sie die Änderungen. 4 Wiederholen Sie dies für alle drei Strompreise. — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 187 Dies ist ein Beispiel, und die in diesem Beispiel verwendeten Preise und/oder Werte entsprechen NICHT den realen Preisen und/oder Werten. Daten Preis/kWh Gaspreis 4,08 Strompreis 12,49 Prämie für erneuerbare Energie je kWh 5 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 188: Information
Setzen Sie die Konfigurationseinstellungen zurück, die im MMI (Bedieneinheit am Innengerät) gespeichert sind. Beispiel: Energiemessungen, Ferieneinstellungen. INFORMATION Damit werden nicht die Konfigurationseinstellungen und bauseitigen Einstellungen des Innengeräts zurückgesetzt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 189: Monteureinstellungen
Informationen zum Verbindungsstatus des Geräts, des Raumthermostats und des LAN-Adapters. [8.9] Betriebsstunden Betriebsstunden bestimmter Systemkomponenten 9.5.9 Monteureinstellungen Übersicht Die folgenden Elemente sind im Untermenü aufgeführt: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 190 Die folgende Einstellung bestimmt, ob das System Brauchwasser bereiten kann und welcher Speicher verwendet wird. Legen Sie die Einstellung entsprechend der tatsächlichen Installation fest. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 191 Rohrschlange≥1,8 m² m² [9.2.1] [E‑07] Speichertyp 0: EKHWS/E 5: EKHWP/HYC Nicht [4-05] Thermistor-Typ 0: Automatisch 1: Typ 1 zutreff [5.8] [6-0E] Maximale ≤75°C Speichertemperatu EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 192 ▪ 3: 6 V ▪ 4: 9 W Spannung ▪ Bei einem 6 V-Modell kann folgendes eingestellt werden: 230 V, 1phasig 230 V, 3phasig EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 193 INFORMATION Nur für Systeme mit integriertem Brauchwasserspeicher: Wenn der Sollwert der Speichertemperatur auf über 50°C eingestellt ist, empfiehlt Daikin, die zweite Stufe der Reserveheizung NICHT zu deaktivieren, weil sich dies stark auf die erforderliche Zeit zum Erwärmen des Brauchwasserspeichers auswirken würde.
Seite 194 über den Programmbildschirm ein Programm für die Zusatzheizung festlegen. Zwei Aktionen pro Tag sind in einem Wochenprogramm zulässig. Weitere Informationen siehe "Programmbildschirm: Beispiel" [ 137]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 195 Wärmepumpe fest. Diese Einstellung gilt nur im Warmhaltebetrieb für Installationen mit separatem Brauchwasserspeicher. Bei der Einstellung [4‑03]=1/2/3/4 kann der Zusatzheizungsbetrieb dennoch vom Zusatzheizungs-Aktivierungsprogramm eingeschränkt sein. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 196 Heizperiode ausreichend ist. Der Betrieb der Zusatzheizung ist nicht zulässig, wenn <[5‑03] [5‑02]=1 ist. Brauchwassertemperatur ist maximal so hoch wie die AUS-Temperatur der Wärmepumpe. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 197 Funktion "Frostschutz Raum", die Funktion "Estrich-Aufheiz" mittels der Fußbodenheizung und die Frostschutzfunktion für die Wasserleitungen auch dann aktiv, wenn der Benutzer den Notbetrieb NICHT bestätigt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 198 [9.6.2] [5-03] Prioritätstemperatur: Legt die Außentemperatur fest, unter der das Brauchwasser nur durch die Zusatzheizung erwärmt wird. Ändern Sie NICHT den Standardwert. Bereich: –15°C~35°C EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 199: Timer Für Anforderung Des Simultanen Raumheizungs- Und Brauchwasserbereitungsmodus
Wiederanlaufzeit hängt auch von der Einstellung [8-04] ab. Bereich: 0~10 Stunden Hinweis: Die minimale Zeit ist 0,5 Stunden, sogar wenn der ausgewählte Wert 0 ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 200 Der Wärmepumpentarif-Netzanschlusskontakt ist mit den gleichen Anschlüssen verbunden (X5M/9+10) wie der Sicherheitsthermostat. Daher kann an das System ENTWEDER ein Wärmepumpentarif-Netzanschluss ODER ein Sicherheitsthermostat angeschlossen werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 201: Verbindung Zu Einem Wärmepumpentarif Oder Sicherheitsthermostat
Anschluss des Typs 1 handelt oder das Innengerät an einen Normaltarif-Netzanschluss (über X2M/5‑6) angeschlossen ist und die Reserveheizung NICHT an den Anschluss für den Wärmepumpentarif angeschlossen ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 202 Limit: Gilt nur bei ständiger Aktivierung des Spannungsbegrenzungs-Modus. 0 A~50 A Beschränkungen, wenn [9.9.1]=Eingänge und [9.9.2]=Amp: Code Beschreibung [9.9.4] [5-05] Limit 1: 0 A~50 A [9.9.5] [5-06] Limit 2: 0 A~50 A EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 203 Zusatzheizung/Reserveheizung Vorrang vor der Reserveheizung/Zusatzheizung hat. Falls die Stromverbrauchskontrolle AKTIVIERT ist, legt die Einstellung [4‑01] die Priorität der elektrischen Heizungen abhängig von der geltenden Einschränkung fest. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 204 0 Keine: NICHT installiert ▪ 1 1/10kWh: Installiert ▪ 2 1/kWh: Installiert ▪ 3 10/kWh: Installiert ▪ 4 100/kWh: Installiert ▪ 5 1000/kWh: Installiert EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 205: Stromzähler
Außentemperaturfühler nicht am idealen Installationsort installiert werden kann. Code Beschreibung [9.B.2] [2-0B] Abweichung ext. ATFühl.: Korrektur der Umgebungstemperatur gemessen am externen Außentemperaturfühler. ▪ –5°C~5°C, Schritt 0,5°C EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 206: Durchschnittliche Zeitspanne
Kessel basiert auf den folgenden Einstellungen: ▪ [C‑03] und [C‑04] ▪ Strom- und Gaspreise ([7.5.1], [7.5.2], [7.5.3] und [7.6]) [C‑03], [C‑04] und T calc EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 207 Wärmepumpensystem und dem zusätzlichen Kessel. Um den Wert von [C‑03] zu bestimmen, gehen Sie wie folgt vor: 1 Bestimmen Sie den COP (= Leistungskoeffizient) mit dieser Formel: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 208 Hoch [7.5.2] Nicht Benutzereinstellungen > Strompreis > zutreffend Mittel [7.5.3] Nicht Benutzereinstellungen > Strompreis > zutreffend Niedrig [7.6] Nicht Benutzereinstellungen > Gaspreis zutreffend EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 209 Innengerätes kann unabhängig vom Status des Wärmepumpentarifs gewährleistet werden, indem das Innengerät an einen Normaltarif-Netzanschluss angeschlossen wird. Code Beschreibung [9.E] [3-00] Automatischer Neustart: ▪ 0: Manuell ▪ 1: Automatisch EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 210 0: Nein ▪ 1: Ja Zwangsabtauung Zwangsabtauung Starten Sie manuell den Abtaubetrieb. Code Beschreibung [9.H] Nicht Möchten Sie den Abtaubetrieb starten? zutreffend ▪ Zurück ▪ EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 211 1 Öffnen Sie die Frontblende (1) und die Blende der — Bedieneinheit (2) (siehe "So öffnen Sie das Innengerät" [ 68]): 2 Schließen Sie einen USB-Stick an. — EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 212: Inbetriebnahme
0: Aus ▪ 1: Ein [C.2] Nicht Raumheizung/-kühlung zutreffend ▪ 0: Aus ▪ 1: Ein [C.3] Nicht Speicher zutreffend ▪ 0: Aus ▪ 1: Ein EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 213: Menüstruktur: Übersicht Über Die Benutzereinstellungen
(*) Gilt nur für Modelle für Heiz- und Kühlbetrieb oder Nur-Heizen-Modelle + Umwandlungssatz (**) Nur für den Monteur zugänglich INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 214: Menüstruktur: Übersicht Über Die Monteureinstellungen
Die Einstellungen für das Solar-Kit werden angezeigt, gelten jedoch NICHT für dieses Gerät. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 215: Inbetriebnahme
Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme. soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und der Übergabe an den Benutzer verwendet...
Seite 216: Sicherheitsvorkehrungen Bei Inbetriebnahme
Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein. Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 217: Checkliste Während Der Inbetriebnahme
1 Prüfen Sie die Hydraulik-Konfiguration, um festzustellen, — welche Raumheizungsschleifen mittels mechanischer, elektronischer oder anderer Ventile geschlossen werden können. 2 Schließen Sie alle Raumheizungsschleifen, die geschlossen — werden können. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 218: Entlüftungsfunktion
Während der Entlüftung ist die Funktion zur Begrenzung der Pumpendrehzahl [9‑0D] NICHT verfügbar. Die Entlüftungsfunktion stoppt automatisch nach 30 Minuten. INFORMATION Um optimale Ergebnisse zu erzielen, erfolgt die Entlüftung der Kreisläufe getrennt voneinander. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 219 Vorgangs automatisch gestoppt. 6 So stoppen Sie die Entlüftung manuell: — 1 Rufen Sie im Menü Entlüftung stoppen auf. 2 Wählen Sie zur Bestätigung OK. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 220: Betriebstestlauf
Führen Sie einen Aktortest durch, um den Betrieb der verschiedenen Aktoren zu überprüfen. Wenn Sie zum Beispiel Pumpe auswählen, wird ein Testlauf der Pumpe gestartet. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 221: Mögliche Aktor-Testläufe
Informationen zur Estrich-Austrocknung mittels der Unterbodenheizung Zweck Die Funktion Estrich-Austrocknung mittels Fußbodenheizung wird verwendet, um den Estrich eines Fußbodenheizungssystems während des Gebäudebaus zu trocknen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 222 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 127]. 2 Rufen Sie [A.4.2] Inbetriebnahme > Estrich Aufheiz.- Prog > Programm auf. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 223 Sie [C]: Betrieb auf und deaktivieren Sie die Bedienung Raum, Raumheizung/- kühlung und Speicher. 1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur. Siehe "So — ändern Sie die Zugriffserlaubnisstufe" [ 127]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 224 1 Gehen Sie zu [A.4.3]: Inbetriebnahme > Estrich — Aufheiz.-Prog 2 Wählen Sie Estrich-Aufheizprogramm stoppen. 3 Wählen Sie zur Bestätigung OK. Ergebnis: Die Estrich-Austrocknung mittels der Fußbodenheizung wird gestoppt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 225: Ablesen Des Status Der Estrich-Austrocknung Mittels Der Fußbodenheizung
Wenn das Programm zur Estrich-Austrocknung mittels der Fußbodenheizung aufgrund eines Stromausfalls gestoppt wurde und die Stromversorgung wiederhergestellt wird, startet das Programm automatisch den zuletzt implementierten Schritt neu. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 226: Übergabe An Den Benutzer
Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. ▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie in der Betriebsanleitung beschrieben. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 227: Instandhaltung Und Wartung
12 Instandhaltung und Wartung HINWEIS Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Neben der Wartungsanleitung in diesem Kapitel gibt es auf dem Daikin Business Portal (Authentifizierung erforderlich) eine Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Die Checkliste für allgemeine Wartungsarbeiten und Inspektionen ergänzt die Instruktionen in diesem Kapitel und kann bei den Wartungsarbeiten als Leitfaden und Berichtsvorlage benutzt werden.
Seite 228: Jährliche Wartung
▪ Schaltkasten 12.3.4 Jährliche Wartung des Innengeräts: Anweisungen Wasserdruck Halten Sie den Wasserdruck über 1 Bar. Wenn er geringer ist, fügen Sie Wasser hinzu. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 229 Sie wie folgt vorgehen: ▪ "So entfernen Sie den Wasserfilter" [ 231] ▪ "So reinigen Sie den Wasserfilter bei Problemen" [ 232] ▪ "So installieren Sie den Wasserfilter" [ 233] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 230: Druckentlastungsventil Am Brauchwasserspeicher (Bauseitig Zu Liefern)
Stromzufuhr ausgeschaltet ist. WARNUNG Bei Beschädigungen der internen Verdrahtung muss dieses vom Hersteller, dessen Kundendienstvertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 231: Informationen Zur Reinigung Des Wasserfilters Bei Problemen
9 Entfernen Sie den Ablaufschlauch vom Wasserfilter. ACHTUNG Obwohl der Wasserkreislauf entleert ist, kann beim Entfernen des magnetischen Filters/Schmutzfilters Wasser aus dem Filtergehäuse verschüttet werden. Beseitigen Sie verschüttetes Wasser IMMER. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 232: So Reinigen Sie Den Wasserfilter Bei Problemen
4 Setzen Sie den gereinigten aufgerollten Filter und das Sieb in das Gehäuse des Wasserfilters ein. INFORMATION Montieren Sie das Sieb im Gehäuse des magnetischen Filters/Schmutzfilters korrekt anhand der Vorsprünge. a Aufgerollter Filter b Sieb c Vorsprung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 233: So Installieren Sie Den Wasserfilter
Stellen Sie sicher, dass Sie das Ventil (wenn ausgerüstet) in Richtung des Ausdehnungsgefäßes öffnen, da es andernfalls zu einem Überdruck kommt. 5 Öffnen Sie die Absperrventile und fügen Sie bei Bedarf Wasser zum Wasserkreislauf hinzu. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 234: Fehlerdiagnose Und -Beseitigung
Schutzvorrichtungen dürfen AUF KEINEN FALL überbrückt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 235: Symptombasierte Problemlösung
13.3.1 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Die Temperatureinstellung ist NICHT Überprüfen Sie die korrekt Temperatureinstellung an der Fernbedienung. Siehe Betriebsanleitung. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 236: Symptom: Warmwasser Erreicht Nicht Die Soll-Temperatur
13.3.2 Symptom: Warmwasser erreicht NICHT die Soll-Temperatur Mögliche Ursachen Abhilfe Einer der Speichertemperaturfühler ist Beachten Sie das Servicehandbuch des beschädigt. Geräts für entsprechende Korrekturmaßnahmen. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 237: Symptom: Der Verdichter Startet Nicht (Raumheizung Oder Brauchwasseraufbereitung)
Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion des Geräts durchzuführen (vom Monteur durchzuführen). Wenn Sie das Heizverteilsystem oder die Kollektoren entlüften, beachten Sie Folgendes: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 238: Symptom: Die Pumpe Ist Blockiert
Entlüften Sie das System manuell (siehe "So führen Sie eine manuelle Entlüftung durch" [ 219]) oder verwenden Sie die automatische Entlüftungsfunktion (siehe "So führen Sie eine automatische Entlüftung durch" [ 219]). EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 239: Symptom: Das Wasser-Druckentlastungsventil Öffnet Sich
Anlage befindet, wird die Höhe der Anlage als 0 m betrachtet. Der maximale Höhenunterschied beträgt 10 m. Ziehen Sie Anforderungen an die Installation zu Rate. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 240: Symptom: Das Wasser-Druckentlastungsventil Ist Undicht
Freigabetemperatur [5‑01] auf. Es befindet sich Luft im System. Entlüften Sie das Gerät manuell oder automatisch. Beachten Sie die Entlüftungsfunktion im Kapitel "10 Inbetriebnahme" [ 215]. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 241: Symptom: Der Druck Am Entnahmepunkt Ist Zeitweise Ungewöhnlich Hoch
Die Desinfektionsfunktion wurde durch Programmieren Sie den Start der eine Brauchwasserentnahme Desinfektionsfunktion für einen unterbrochen. Zeitpunkt, wenn in den kommenden 4 Stunden KEINE Brauchwasserentnahme zu erwarten ist. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 242: Fehler Beseitigen Auf Grundlage Von Fehlercodes
Bei einer Fehlfunktion wird je nach Schweregrad Folgendes auf dem Startbildschirm angezeigt: ▪ : Fehler ▪ : Fehlfunktion Kurze und lange Beschreibungen der Fehlfunktion können wie folgt abgerufen werden: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 243: Fehlercodes: Übersicht
Überhitzung Mischwasserkreislauf (Thermostat) 8H-03 Überhitzung Wasserkreislauf (Thermostat) A1-00 Nulldurchgang nicht erkannt A5-00 AG: Problem Hochdruck-Peak-Cut/Frostschutz AA-01 Reserveheizung überhitzt AC-00 Zusatzheizung überhitzt AH-00 Speicherdesinfektionsfunktion nicht richtig abgeschlossen EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 244 H6-00 OU: Fehler Positionserfassungssensor H8-00 OU: Fehler Verdichtereingang (CT)-System H9-00 OU: Fehler des Außenluftfühlers HC-00 Problem Speichertemperaturfühler HC-01 Problem zweiter Speichertemperaturfühler HJ-10 Abnormalität Wasserdruckfühler EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 245 OU: Kältemittelmangel U1-00 Fehlfunktion durch Umkehrphase/offene Phase U2-00 OU: Defekt der Netzanschluss-Spannung U3-00 Fußbodenheizung Estrich-Austrocknungsfunktion nicht korrekt abgeschlossen U4-00 Kommunikationsproblem Innen-/Außengerät U5-00 Kommunikationsproblem Bedieneinheit EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 246: U7-00 Ou: Störung Der Übertragung Zwischen Haupt-Cpu
Gerät nimmt den Betrieb wieder auf. Minimal erforderliche Durchflussmenge 25 l/min INFORMATION Der Fehler AJ-03 wird automatisch in dem Moment zurückgesetzt, wenn eine normale Aufwärmung des Speichers erfolgt. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 247 Ein Fehler der Zusatzheizung hat Auswirkungen auf die Stromverbrauchsmessung und die Stromverbrauchskontrolle. INFORMATION Die Bedieneinheit am Innengerät zeigt an, wie ein Fehlercode zurückgesetzt wird. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 248: Entsorgung
Lüfter bedeckt. Siehe: ▪ "So installieren Sie das Auslassgitter" [ 74] ▪ "So entfernen Sie das Auslassgitter und stellen das Gitter in die Sicherheitsposition" [ 76] EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 249 Position des Ventils. Wenn Sie sich nicht sicher sind, welches die geöffnete Position ist, drehen Sie das Ventil in die mittlere Position, sodass Kältemittel passieren kann. EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 250: Technische Daten
Platzbedarf für Wartungsarbeiten: Außeneinheit ......................... 251 15.2 Rohrleitungsplan: Außengerät ............................... 252 15.3 Rohrleitungsplan: Innengerät..............................254 15.4 Elektroschaltplan: Außengerät ............................... 255 15.5 Elektroschaltplan: Innengerät ..............................260 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 251: Platzbedarf Für Wartungsarbeiten: Außeneinheit
≥300 ≥100 ≥500 (mm) 3D124412 Englisch Übersetzung General Allgemeines No top-side obstacle Kein Hindernis oben Top-side obstacle Hindernis oben Wall height unrestricted Wandhöhe uneingeschränkt EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 252: Rohrleitungsplan: Außengerät
S1PL Niederdruckschalter S1NPH Hochdrucksensor Y1E Elektronisches Expansionsventil (Haupt) Y3E Elektronisches Expansionsventil (Einspritzung) Y1S Magnetventil (4-Wege-Ventil) Y2S Magnetventil (Niederdruck-Bypass) Y3S Magnetventil (Heißgas-Bypass) Y4S Magnetventil (Flüssigkeitseinspritzung) Thermistoren: EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 253 R2T Verdichterauslass R3T Saugverdichter R4T Luftwärmetauscher, Verteiler R5T Luftwärmetauscher, Mitte R6T Flüssiges Kältemittel R7T Verdichterummantelung R8T Verdichter-Anschluss R9T Eintrittswasser R10T Vorlauf Kältemittelfluss: Heizen Kühlen EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 254: Rohrleitungsplan: Innengerät
Lose Mutter 1" B1L Flusssensor B1PW Raumheizungswasserdruckfühler R1T Thermistor (WASSEREINLASS) R2T Thermistor (Reserveheizung – Wasser-AUSLASS) S1L Flussschalter Schraubverbindung Bördelanschluss Schnellkupplung Hart gelötete Verbindung EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 255: Elektroschaltplan: Außengerät
Right side view Ansicht von rechts See note *** Siehe Anmerkung *** Hinweise: Symbole: Stromführend Neutralleiter Schutzleiter Fremdspannungsarme Funktionserdung Bauseitige Verkabelung Option Anschlussleiste Klemme Stecker Anschluss EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 256 H1P~H7P (A1P) Leuchtdiode (Wartungsmonitor ist orange) HAP (A1P) LED (Wartungsmonitor ist grün) K1R (A1P) Magnetrelais (Y1S) K1R (A4P) Magnetrelais (E1HHEX~E3HHEX) K2R (A1P) Magnetrelais (Y2S) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 257 V1R (A1P) IGBT-Stromversorgungsmodul V2R (A1P) Diodenmodul V1T~V3T (A1P) Bipolartransistor mit isoliertem Gate (IGBT) X1M, X2M Anschlussleiste Elektronisches Expansionsventil (Haupt) Elektronisches Expansionsventil (Einspritzung) Magnetventil (4-Wege-Ventil) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 258 Drosselspule Verdichtermotor Lüftermotor PS (A2P) Stromversorgung für Schaltkreis Q1DI Fehlerstrom-Schutzschalter (30 mA) (bauseitig zu liefern) R1, R2 (A2P) Widerstand Thermistor (Außenluft) Thermistor (Verdichterauslass) Thermistor (Saugverdichter) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 259 X1M, X2M Anschlussleiste Elektronisches Expansionsventil (Haupt) Elektronisches Expansionsventil (Einspritzung) Magnetventil (4-Wege-Ventil) Magnetventil (Niederdruck-Bypass) Magnetventil (Heißgas-Bypass) Magnetventil (Flüssigkeitseinspritzung) Z1C~Z10C Entstörfilter (Ferritkern) Z1F~Z4F (A1P, A3P) Entstörfilter EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 260: Elektroschaltplan: Innengerät
Ext. indoor thermistor Externer Innentemperaturfühler Ext outdoor thermistor Externer Außentemperaturfühler Digital I/O PCB Digitale E/A-Platine Demand PCB Zusatz-Platine Safety thermostat Sicherheitsthermostat Main LWT Haupt-Vorlauftemperatur EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 261 Relais auf Platine # Brauchwasserpumpe # 2-Wege-Ventil für Kühlbetrieb PC (A15P) * Starkstromleitung PHC1 (A4P) * Optokoppler-Eingangsschaltkreis Thermoschutz Reserveheizung # Sicherheitsthermostat Q*DI # Fehlerstrom-Schutzschalter EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 262 Only for LAN adapter Nur für den LAN-Adapter Only for remote user interface HCI Nur für die spezielle Komfort- Benutzerschnittstelle (BRC1HHDA wird als Raumthermostat verwendet) EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 263 DC / 12 mA detection (voltage supplied Leistungsbeschränkung: by PCB) 12 V Gleichspannung / 12 mA Demodulation (Spannungsversorgung durch Platine) Space C/H On/OFF output Ausgang für Raumkühlung/-heizung EIN/AUS Schaltkasten EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 264 Only for heat pump convector Nur für Wärmepumpen-Konvektor Only for wired On/OFF thermostat Nur für verkabelten EIN/AUS- Thermostat Only for wireless On/OFF thermostat Nur für kabellosen EIN/AUS-Thermostat EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 265: Schaltplan
Signal Haupt + Zusatz: X2M: 3-4 Nur für Komfort-Benutzerschnittstelle 2-adrig 2×0,75 X5M: 11-12 A14P: P1-P2 Bedieneinheit Kommunikation 2-adrig 2×0,75 A13P: P1-P2 LAN-Adapter Kommunikation 4D124706 EPRA14~18DAV3+W1 + ETBH/X16DF6V+9W Referenzhandbuch für den Monteur Daikin Altherma 3 H HT W 4P587501-1B – 2020.10...
Seite 266: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
Seite 267: Tabelle Der Bauseitigen Einstellungen
1/11 Tabelle bauseitiger Einstellungen 95D1 [8.7.5] = ..Anwendbare Geräte ETBH16DA6V ETBH16DA9W ETBX16DA6V ETBX16DA9W ETBH16DF6V ETBH16DF9W ETBX16DF6V ETBX16DF9W ETVH16S18DA6V* ETVH16S23DA6V* ETVH16S18DA9W* ETVH16S23DA9W* ETVX16S18DA6V* ETVX16S23DA6V* ETVX16S18DA9W* ETVX16S23DA9W* Hinweise (*1) *6V (*2) *9W (*3) ETB* (*4) ETV* (*5) *X* (*6) *H* 4P586458-1A - 2020.10...
Seite 268 2/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert Raum └─ Frostschutz 1.4.1 [2-06] Aktivierung 0: Deaktiviert 1: Aktiviert 1.4.2 [2-05] Raumtemperatur-Sollwert 4~16°C, Schritt: 1°C 8°C └─ Sollwertgrenzen 1.5.1 [3-07] Heizen Minimum 12~18°C, Schritt: 0,5°C 12°C...
Seite 269 3/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert Sollwertmodus 0: Absolut 1: Witterungsgeführtes Heizen, Absolutes Kühlen 2: Witterungsgeführt └─ Witterungsgeführte Heizkurve [0-00] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-05]~Min.(45, [9-06])°C, Schritt: 1°C beim Heizen der VLT-Zusatzzone.
Seite 270: Aktivierung
4/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert [6-0C] Warmhalte-Sollwert 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C [6-0D] Betriebsart Heizen 0: Nur Warmhalten 1: Warmh.+Prog. 2: Nur Prog. └─ Desinfektion 5.7.1 [2-01] Aktivierung 0: Nein...
Seite 271 5/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert 9.1.4.2 [4-0A] Erweiterte-Funktion 0: 1 1: 1/1+2 (*1) (*2) 2: 1/2 3: 1/2 + 1/1+2 im Notfall 9.1.4.3 [6-03] Leistung Schritt 1 0~10 kW, Schritt: 0,2 kW 2 kW (*1) 3 kW (*2)
Seite 272 6/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert 9.1.B.2 [6-0A] Komfort-Sollwert 30~[6-0E]°C, Schritt: 1°C 60°C 9.1.B.3 [6-0B] Eco-Sollwert 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C 9.1.B.4 [6-0C] Warmhalte-Sollwert 30~Min.(50, [6-0E])°C, Schritt: 1°C 45°C 9.1.B.5 [6-08]...
Seite 273 7/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert 9.9.6 [5-07] Limit 3 0~50 A, Schritt: 1 A 50 A 9.9.7 [5-08] Limit 4 0~50 A, Schritt: 1 A 50 A 9.9.8 [5-09] Limit...
Seite 274 8/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert [0-0E] Niedrige Umgebungstemperatur für witterungsabhängige Kurve des -40~5°C, Schritt: 1°C Brauchwassers. -10°C [1-00] Niedrige Umgebungstemperatur für witterungsabhängige Kurve beim Heizen der -40~5°C, Schritt: 1°C VLT-Hauptzone.
Seite 275 9/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert [3-08] Maximal gewünschte Raumtemp. im Kühlbetrieb? 25~35°C, Schritt: 0,5°C 35°C [3-09] Minimal gewünschte Raumtemp. im Kühlbetrieb? 15~25°C, Schritt: 0,5°C 15°C [4-00] Reserveheizungs-Betriebsart? 0: Deaktiviert 1: Aktiviert...
Seite 276 10/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert [6-0E] Max. Temperatur- Sollwert? (*3) [E-07]=0: 40~75°C, Schritt: 1°C 60°C (*3) [E-07]=5: 40~80°C, Schritt: 1°C 80°C (*4): 40~65°C, Schritt: 1°C 65°C [7-00] Überschreitungstemperatur der Brauchwasser-Zusatzheizung.
Seite 277 11/11 Tabelle bauseitiger Einstellungen Monteureinstellungen im Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Offizieller Wert Code Standardwert [C-07] Wie lautet der Steuertyp im Betriebsmodus? 0: VLT-Steuerung 1: Ext. Raumtemp.-St. 2: Raumtemp.-St. [C-08] Installierter ext. Fühler- typ? 0: Nein 1: Außenfühler 2: Raumfühler [C-09]...
Seite 280 4P587501-1B 2020.10 Verantwortung für Energie und Umwelt...

Diese Anleitung auch für:

Etbh16df9w Altherma 3 h ht w Epra14dav3 Epra16dav3 Epra18dav3 Epra14daw1 ... Alle anzeigen

Daikin ETBH16DF6V Referenzhandbuch

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen

2 Über die Dokumentation

Über die Verpackung

Über die Geräte und Optionen

Anwendungsrichtlinien

Installation des Geräts

Installation der Leitungen

Elektroinstallation

Erweiterte-Funktion

Inbetriebnahme

Instandhaltung und Wartung

Fehlerdiagnose und -Beseitigung

Technische Daten

16 Glossar

17 Tabelle der Bauseitigen Einstellungen

Quicklinks

Kapitel

Verwandte Anleitungen für Daikin ETBH16DF6V

Inhaltszusammenfassung für Daikin ETBH16DF6V
