Daikin Altherma 3 GEO Referenzhandbuch Für Den Monteur Seite 67

EGSAH/X06+10D
Daikin Altherma 3 GEO
4P569820-1E – 2023.02

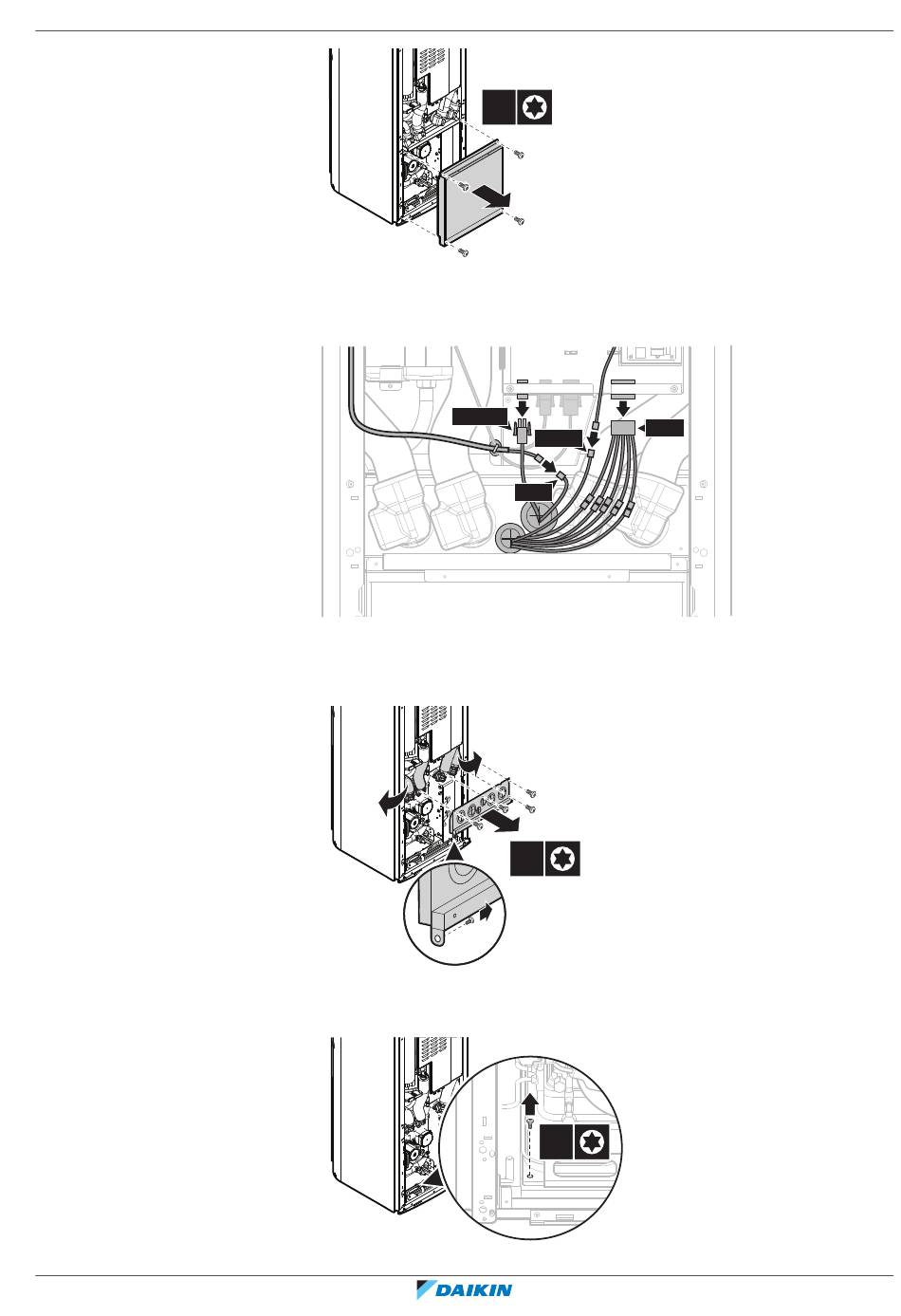

6 Trennen Sie die Anschlüsse, die vom Hydromodul zum Hauptschaltkasten und
zu anderen Punkten verlaufen. Führen Sie die Kabel durch die
Durchführungstüllen der oberen Hydromodulabdeckung.
7 Entfernen Sie die obere Abdeckung des Hydromoduls. Sie können die gelösten
Leitungen anheben, um leichter an die Schrauben zu gelangen und die
Abdeckung selbst abzunehmen.
8 Entfernen Sie die Schraube, mit der das Hydromodul an der unteren Platte
fixiert ist.
4×
T25
X803YA
X11YB
X22Y
5×
T25
1×
T25
7 Installation der Einheit
|
X1YA
Referenzhandbuch für den Monteur
67
