9.2.4 So schließen Sie die Stromzähler an
EGSAH/X06+10D
Daikin Altherma 3 GEO
4P569820-1E – 2023.02
2×
NO
X2M
1×
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen.
Kabel: 2 (pro Meter)×0,75 mm²
Stromzähler: 12 V Gleichstrom Impulserkennung (Spannung wird durch
Platine geliefert)
[9.A] Stromverbrauchsmess.
INFORMATION
Überprüfen Sie bei einem Stromzähler mit Transistorausgang die Polarität. Der Plus-
Pol MUSS mit X5M/6 undX5M/4 und der Minus-Pol mit X5M/5 und X5M/3
verbunden werden.
1 Öffnen Sie die folgenden Teile (siehe
4
Innengerät" [ 63]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Monteur-Schaltkastenabdeckung

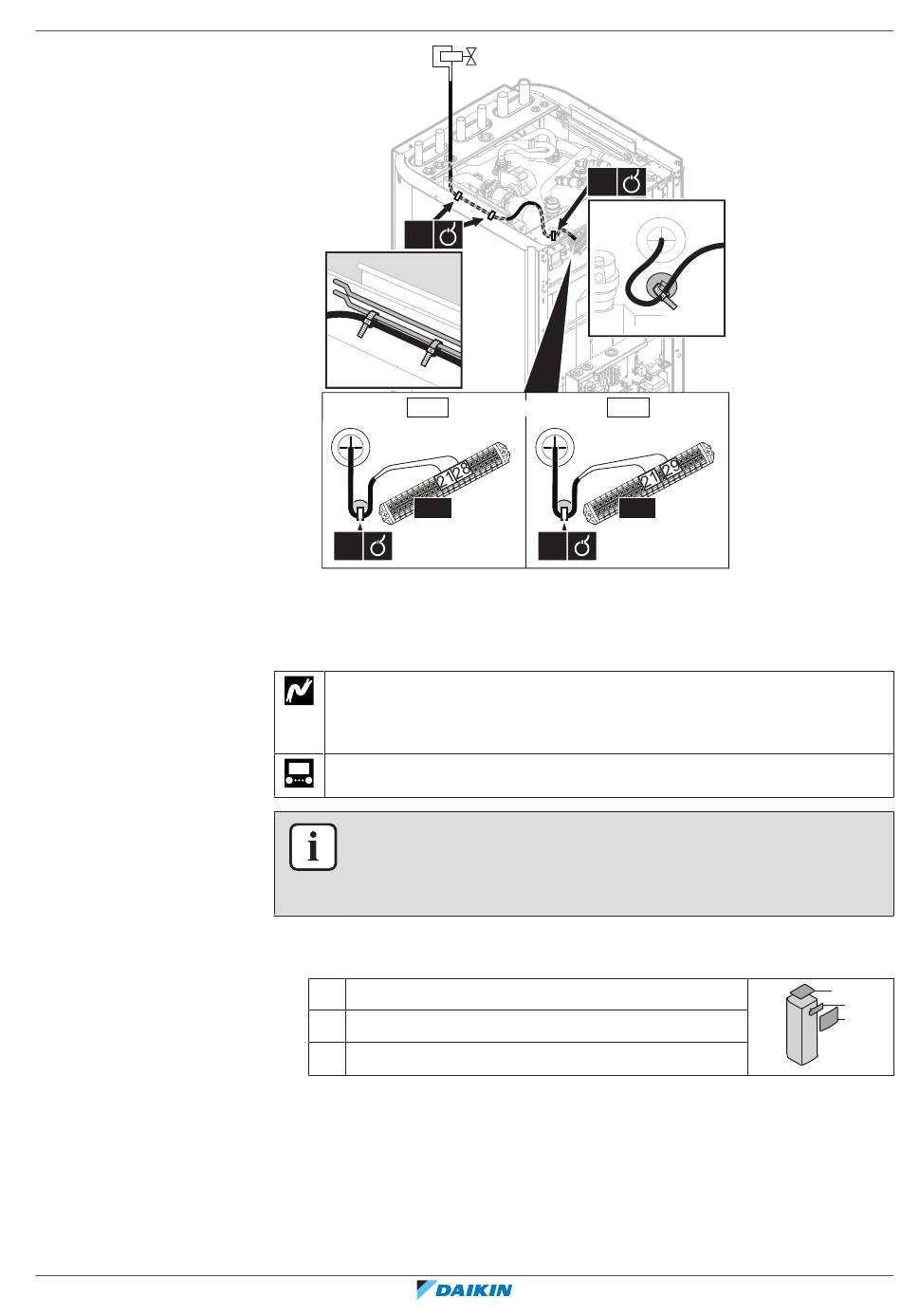

2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten dargestellt an
die entsprechenden Klemmen an.
M2S
1×
NC
OR
X2M
1×
