1. 概述
3 4 5
1 1
6
4
8
3
2 2
7
13
12
11
9
10
124 124
ATC/STC / 中文 ATC/STC / DE

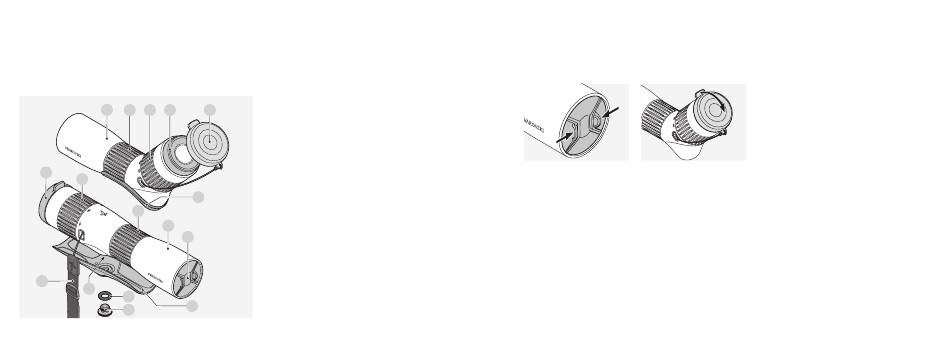

1 ATC 单筒望远镜
6
2 STC 单筒望远镜
3 聚焦调节环
4 放大倍数调节环
5 可调节旋入式眼罩
6 目镜防护罩
7 物镜保护盖
8 ATC 底部保护壳
9 STC 底部保护壳
10 底部保护壳的锁紧螺钉
11 O型环（
用于运输途中保护锁紧螺钉）
12 三脚架连接螺纹
13 单肩颈带
2. 操作
2.1 拆下物镜保护盖和目镜防护罩
2.2 安装单肩颈带
需要时可以简便快捷地连接单肩颈带。
要将单肩颈带连接在 ATC/STC 上，请握住没有扣件的一面，然后将环线穿
过环线固定器（1+2）。之后将单肩颈带的另一端（3）穿过环线并拉紧（
4）。
