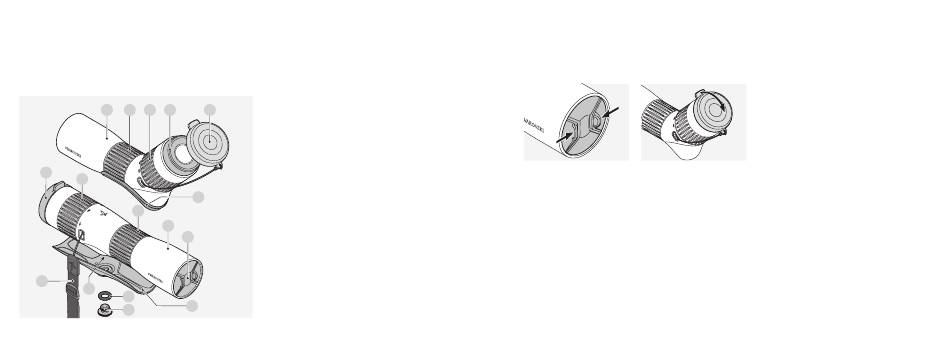

1. ÖVERSIKT
3 4 5
1 1
6
4
8
3
2 2
7
13
12
11
9
10
76
ATC/STC / SV ATC/STC / DE
1 ATC-tubkikare
6
2 STC-tubkikare
3 Justeringsring för fokusering
4 Justeringsring för förstoring
5 Ögonmussla
6 Okularskydd
7 Objektivskydd
8 ATC-halvskal
9 STC-halvskal
10 Låsskruv för halvskal
11 O-ring (transportskydd för
låsskruv)
12 Anslutningsgänga för stativ
13 Sidorem
2. ANVÄNDNING
2.1 TA BORT OBJEKTIVSKYDDET OCH OKULARSKYDDET
2.2 FÄSTA SIDOREMMEN
Objektivskyddet är monterat när instrumentet levereras. Sidoremmen kan fästas snabbt
och enkelt vid behov.
Fäst sidoremmen på ATC/STC genom att hålla i den sida där det inte finns något
snäppfäste och föra öglan genom öglehållaren (1 + 2). Dra sedan den andra änden
av sidoremmen (3) genom öglan och dra åt (4).
