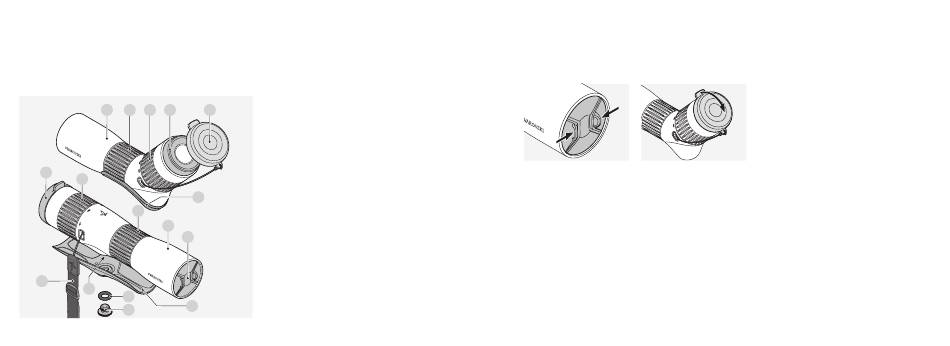

1. DESCRIPCIÓN GENERAL
3 4 5
1 1
6
4
8
3
2 2
7
13
12
11
9
10
52
ATC/STC / DE
1 Telescopio ATC
6
2 Telescopio STC
3 Anilla de ajuste para el enfoque
4 Anilla de ajuste para cambiar
los aumentos
5 Copa ocular
6 Tapa protectora para el ocular
7 Tapa del objetivo
8 Media carcasa ATC
9 Media carcasa STC
10 Tornillo de bloqueo para
la media carcasa
11 Junta tórica (protección de
transporte para el tornillo
de bloqueo)
12 Rosca de conexión del trípode
13 Correa de transporte lateral
ATC/STC / ES
2. UTILIZACIÓN
2.1 RETIRAR LA TAPA DEL OBJETIVO Y LA TAPA DEL OCULAR
2.2 COLOCAR LA CORREA DE TRANSPORTE LATERAL
La cubierta de la lente del objetivo se monta cuando se entrega el instrumento. La
correa de transporte lateral se puede colocar rápida y fácilmente cuando sea nece-
sario.
Para sujetar la correa de transporte lateral al ATC/STC, sostenga el lado que no
tiene el cierre de clic y pase el lazo a través del enganche (1 + 2). Luego, pase el
otro extremo de la correa de transporte lateral (3) a través del lazo y apriete el
bucle (4).
ATC/STC / DE ATC/STC / ES
