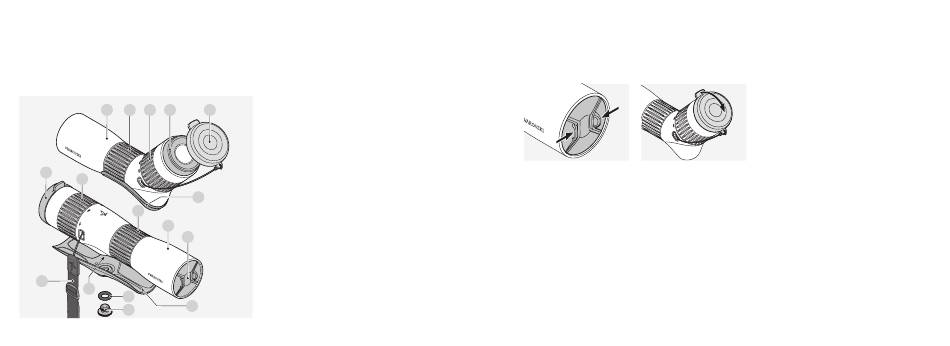

1. PANORAMICA
3 4 5
1 1
6
4
8
3
2 2
7
13
12
11
9
10
40
ATC/STC / DE
1 Telescopio da osservazione
ATC
6
2 Telescopio da osservazione
STC
3 Ghiera di messa a fuoco
4 Ghiera dello zoom
5 Conchiglia oculare
6 Coprioculare
7 Copriobiettivo
8 Semiguscio ATC
9 Semiguscio STC
10 Vite di bloccaggio del semiguscio
11 O-ring (protezione di trasporto
per vite di bloccaggio)
12 Filettatura per il montaggio
su un treppiede
13 Cinghia laterale
ATC/STC / IT
2. FUNZIONAMENTO
2.1 RIMOZIONE DEL COPRIOBIETTIVO E DEL COPRIOCULARE
2.2 MONTAGGIO DELLA CINGHIA LATERALE
Il coperchio dell'obiettivo è montato alla consegna dello strumento. La cinghia laterale
può essere montata rapidamente e facilmente quando necessario.
Per montare la cinghia laterale sul telescopio da osservazione ATC/STC, prendete il
lato della cinghia senza chiusura a scatto e inserite l'estremità a cappio attraverso il
passante (1+2). Ora tirate l'altra estremità della cinghia laterale (3) attraverso il cappio
e stringetelo (4).
