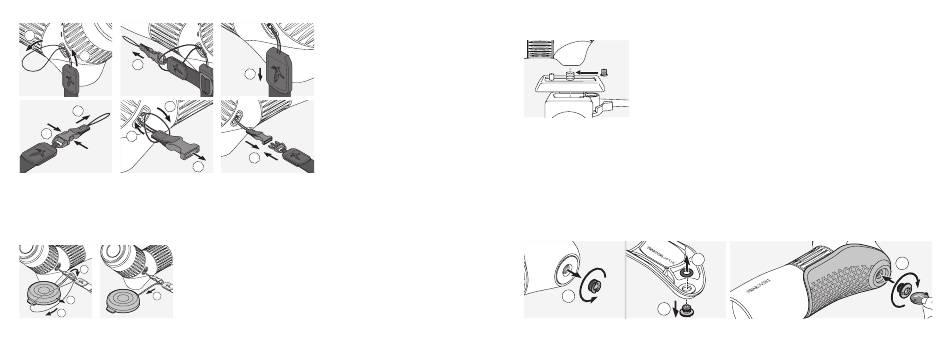

All'altra estremità della cinghia, sganciate l'estremità del meccanismo di aggancio
(5+6) e fate passare il cappio attraverso il passante (7). Ora tirate l'estremità attraver-
so il cappio (8), stringetelo (9) e fissate la clip all'altra estremità della cinghia laterale
(10).
Nota: Quando la cinghia di trasporto è montata,
il coperchio dell'oculare può essere fissato alla
1
cinghia di trasporto.
4
3
2
42
ATC/STC / DE
4
10
ATC/STC / IT
2.3 MONTAGGIO SULLA TESTA DEL TREPPIEDE
Il telescopio da osservazione ATC/STC è dotato di una filet-
tatura di / " UNC. La boccola inserita riduce la filettatura a
3
8
¼" UNC. La filettatura può quindi essere utilizzata per montare
1/4"
una piastra adattatrice e il telescopio da osservazione è com-
patibile con tutte le più comuni teste per treppiede.
2.4 UTILIZZO SENZA TREPPIEDE
Per l'utilizzo senza treppiede, il telescopio è dotato di un semiguscio asportabile.
Quest'ultimo può essere montato usando la vite di bloccaggio in dotazione e la filet-
tatura di collegamento.
Passaggio 1: Rimuovete la boccola dalla filettatura di montaggio del treppiede.
Passaggio 2: Rimuovete l'O-ring (anello nero) fornito per proteggere la vite di blocca-
ggio durante il trasporto.
2
1
3
