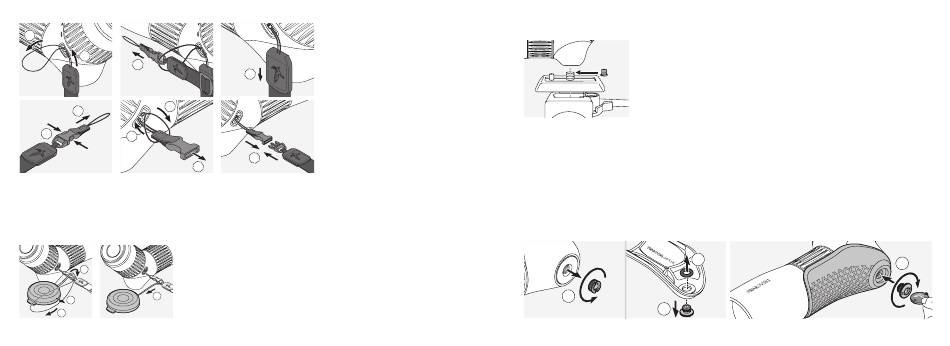

De l'autre côté, ouvrez l'extrémité du mécanisme d'attache (5+6), puis faites passer la
boucle dans l'attache de boucle (7). Tirez ensuite l'extrémité à travers la boucle (8),
serrez-la (9), puis installez l'attache sur l'autre extrémité de bandoulière (10).
Remarque : lorsque la dragonne est montée, le
protecteur d'oculaire peut être fixé à la dragonne.
1
4
3
2
30
ATC/STC / DE
4
10
ATC/STC / FR
2.3 MONTAGE SUR LA TÊTE DE TRÉPIED
La longue-vue ATC/STC comporte un raccord fileté
La bague insérée permet de réduire le filetage à ¼" UNC.
Le raccord fileté permet ainsi l'installation d'une plaque adap-
1/4"
tatrice, et la longue-vue d'observation est compatible avec tous
les modèles de têtes de trépied courants.
2.4 UTILISATION SANS TRÉPIED
Pour une utilisation sans trépied, une demi-coque amovible est fournie. Celle-ci peut être
installée avec la vis de fixation fournie et le raccord fileté.
Étape 1 : Retirez la bague du raccord fileté de la longue-vue d'observation.
Étape 2 : Retirez le joint torique (anneau noir) fourni pour protéger la vis de fixation
pendant le transport.
2
1
3
ATC/STC / DE
ATC/STC / FR
/
" UNC.
3
8
4
31
