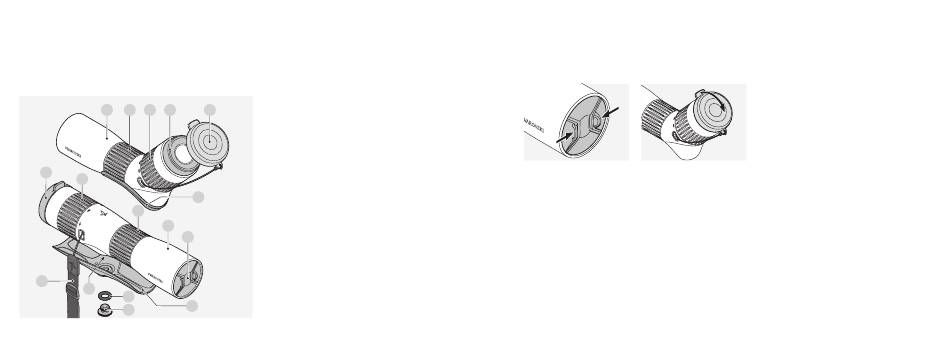

1. OVERZICHT

3 4 5
1 1
6
4
8
3
2 2
7
13
12
11
9
10
64
ATC/STC / NL ATC/STC / DE
1 ATC telescoop
6
2 STC telescoop
3 Scherpstelring
4 Zoomring
5 Oogdop
6 Oculairbeschermkap
7 Objectiefbeschermkap
8 ATC halve schaal
9 STC halve schaal
10 Borgschroef voor halve schaal
11 O-ring (transportbeveiliging
voor borgschroef)
12 Aansluitschroefdraad voor
statief
13 Zijdraagriem
2. BEDIENING
2.1 DE OBJECTIEFBESCHERMKAP EN OCULAIRBESCHERMKAP VERWIJDEREN
2.2 DE ZIJDRAAGRIEM BEVESTIGEN
De objectieflenskap wordt gemonteerd wanneer het instrument wordt afgeleverd.
Indien nodig kan de zijdraagriem snel en eenvoudig worden bevestigd.
Om de zijdraagriem aan de ATC/ STC te bevestigen, neem je de kant zonder klikslui-
ting en haal je de lus door de lushouder (1+2). Trek vervolgens het andere einde van
de zijdraagriem (3) door de lus en trek deze strak (4).
