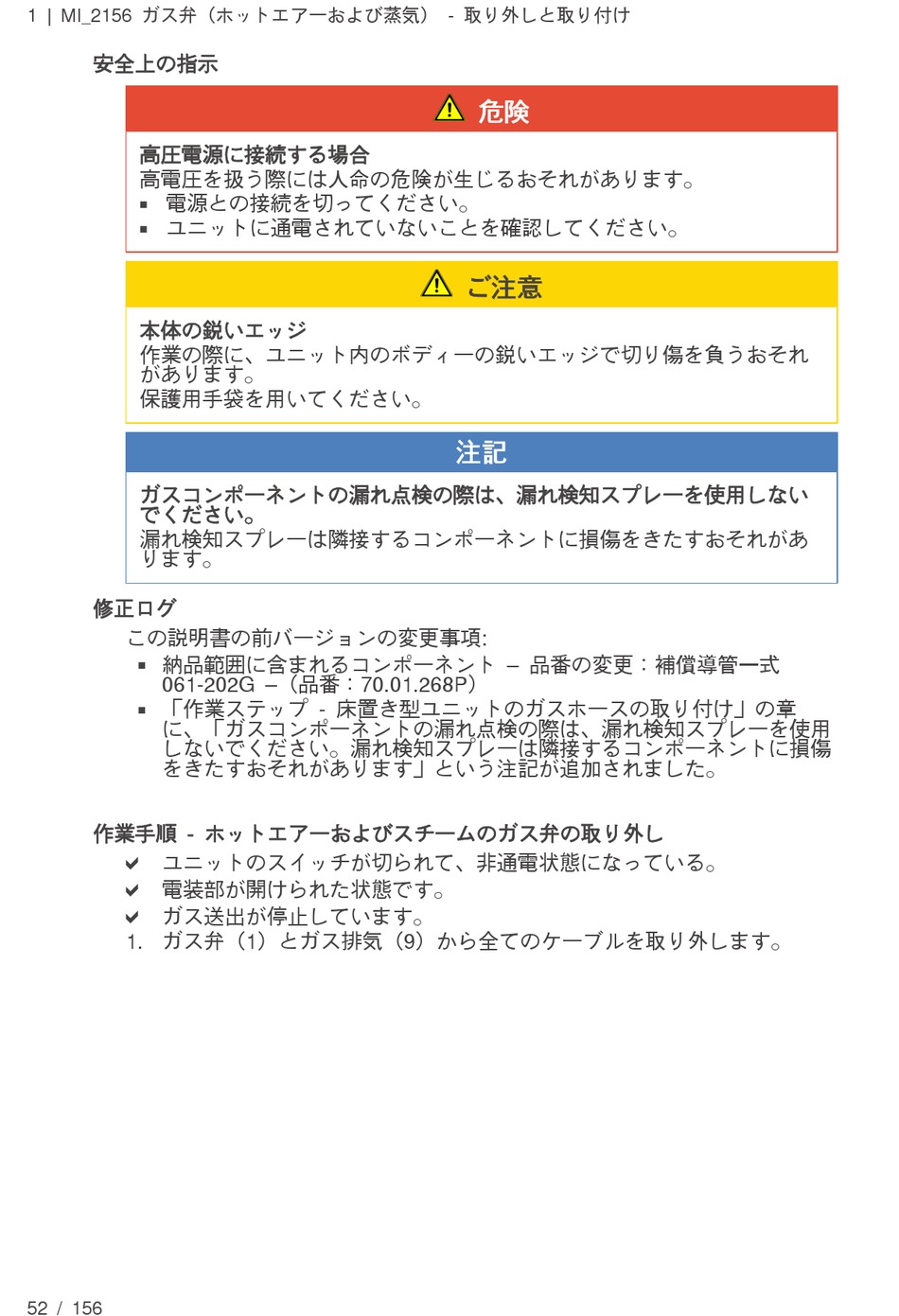

1 | MI_2156 ガス弁（ホットエアーおよび蒸気） - 取り外しと取り付け
安全上の指示
高圧電源に接続する場合
高電圧を扱う際には人命の危険が生じるおそれがあります。
電源との接続を切ってください。
n
ユニットに通電されていないことを確認してください。
n
本体の鋭いエッジ
作業の際に、ユニット内のボディーの鋭いエッジで切り傷を負うおそれ
があります。
保護用手袋を用いてください。
ガスコンポーネントの漏れ点検の際は、漏れ検知スプレーを使用しない
でください。
漏れ検知スプレーは隣接するコンポーネントに損傷をきたすおそれがあ
ります。
修正ログ
この説明書の前バージョンの変更事項:
納品範囲に含まれるコンポーネント – 品番の変更：補償導管一式
n
061-202G –（品番：70.01.268P）
「作業ステップ - 床置き型ユニットのガスホースの取り付け」の章
n
に、「ガスコンポーネントの漏れ点検の際は、漏れ検知スプレーを使用
しないでください。漏れ検知スプレーは隣接するコンポーネントに損傷
をきたすおそれがあります」という注記が追加されました。
作業手順 - ホットエアーおよびスチームのガス弁の取り外し
a
ユニットのスイッチが切られて、非通電状態になっている。
a
電装部が開けられた状態です。
a
ガス送出が停止しています。
1. ガス弁（1）とガス排気（9）から全てのケーブルを取り外します。
52 / 156
危険
ご注意
注記
