Sicherheitsvorkehrungen
Dieses Gerät ist mit den folgenden Sicherheitsvorkehrungen ausgestattet:
Türschalter (1-16)
Der Automat ist mit einem Türschalter ausgestattet, der den Automaten ausschaltet, wenn die Tür geöff-
net wird. [Außer Betrieb Tür offen]. Der Automat kann mit geöffneter Tür (beispielsweise für Reinigungs-
tätigkeiten) eingeschaltet werden, indem Sie den mitgelieferten Service-Stift in den Türschalter stecken.
Temperatursicherung (Abb. 1-6)
Das Gerät ist mit einer von außen erreichbaren Temperatursicherung ausgestattet. Diese be¿ ndet sich
an der Rückseite des Gerätes (Abb. 1-6). Diese Sicherung schaltet bei einer Überschreitung der zuläs-
sigen Betriebstemperatur das Heizelement aus. Die häu¿ gste Ursache für das Ausschalten durch die
Sicherung ist eine nicht rechtzeitige Entfernung von Kalkablagerungen.
Ein-/Ausschalter (Abb. 1-18)
Mit dem Ein-/Ausschalter wird das Gerät ein- und ausgeschaltet. Das Gerät kann jedoch nach dem
Ausschalten noch unter Spannung stehen! Ziehen Sie daher immer den Netzstecker aus der Steckdose,
damit das Gerät völlig spannungsfrei ist.
C-Taste (Cancel) (Abb.1-4.4)
Die Dosierung eines Kannenrezeptes kann einfach abgebrochen werden, indem Sie auf die Cancel-
Taste drücken. Nachdem Sie auf diese Taste gedrückt haben, wird das gewählte Kannenrezept annulliert
und es wird nur mehr eine Tasse dosiert.
Warnhinweise auf dem Display (Abb. 1-4.1)
Eine technische Störung wird auf dem Display mit einem Störungscode (z.B. E1) angezeigt. Schlagen
Sie in solchen Fällen unter Kapitel 12. Störungen beheben nach.
Signalisierung: Tropfschale voll
Wird die Tropfschale zu voll, dann wird dies auf dem Display angezeigt [Außer Betrieb Tropfschale voll]
und das Bedienungsfeld wird blockiert. Nach dem Entleeren der Tropfschale erlischt die Anzeige auto-
matisch und wird das Bedienungsfeld wieder freigegeben.
Geräte und Umwelt
Das Verpackungsmaterial
Um Beschädigungen an Ihrem neuen Gerät zu vermeiden, wurde das Gerät sorgfältig verpackt.
Die Verpackung ist umweltfreundlich und besteht überwiegen aus dem folgenden Material:
•
Wellpappe
•
Füllelemente aus Polyurethanschaum >PUR<, überzogen mit einer Polyethylenschicht >PE-HD<.
Informieren Sie sich bei Ihrer zuständigen Abfallbehörde, wo Sie das Material entsorgen können.
Gerät durch ein neues ersetzen
Kein Gerät hält ewig. Wenn Sie das Gerät durch ein neues ersetzen möchten, dann wird meistens nach
Rücksprache mit Ihrem Händler das alte Gerät zurückgenommen. Sollte dies nicht möglich sein, dann
informieren Sie sich bei der zuständigen Stelle in Ihrer Gemeinde über die Wiederverwertungsmöglich-
keiten des Materials. Alle Kunststoffteile sind auf eine genormte Weise codiert worden. Geräteteile wie
beispielsweise Platinen und die dazugehörigen Ersatzteile fallen unter elektrische und elektronische
Altgeräte. Das Metallgehäuse ist aus Edelstahl und kann vollständig demontiert werden.
100
1. ALLGEMEINES

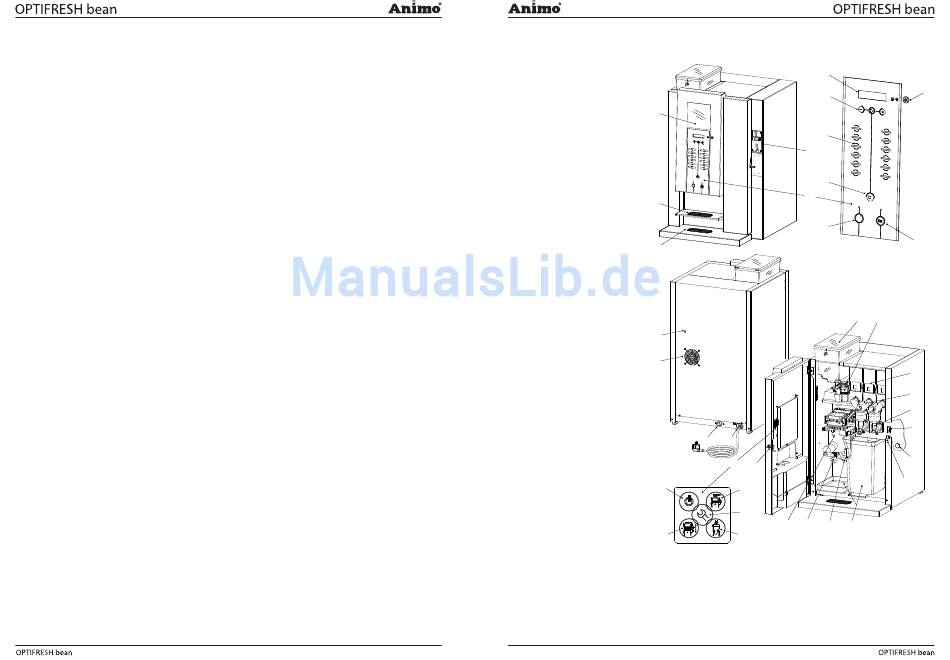

Die wichtigsten Geräteteile (Abb. 1)
1. Abbildung
2. Abstellgitter für Tassen
(aufklappbar)
3. Tropfschale
4. Bedienungsfeld
4.1 Anzeigedisplay
4.2 Feinabstimmung
4.3 Getränkeauswahl 12x
4.4 Korrektur- / Stopptaste
4.5 Getränkeausgabe-Taste
4.6 Wasserausgabe-Taste
4.7 Kannenschlüsselschalter
5. Münzprüfer (Option)
6. Trockenlaufschutz
7. Ventilator
8. Wasseranschluss
9. Anschlusskabel
10. Operatorfeld
10.1 Standby
10.2 Brüher öffnen
10.3 Mixer reinigen
10.4 Operatormenü
10.5 Brüher reinigen
11. Türschloss
12. Dosiereinheit (Brühereinheit)
13. Getränkeauslauf
14. Heiß wasserauslauf
15. Kaffeesatzbehälter
16. Türschalter
17. Abzapfschlauch Boiler
18. Ein- /Ausschalter
19. Mixereinheit(en)
20. Ausgabeknie
21. Zutatenbehälter (Instantprodukte)
22. Kaffee Mühle
23. Zutatenbehälter (Bohnen)
02/2010 Rev. 0.3
02/2010 Rev. 0.3
4.1
4.2
1
4.3
5
4.4
4
2
4.5
3
6
7
8
9
10
11
10.1
10.5
10.4
12
13
14
10.3
10.2
Abgebildetes Modell: OptiFresh 4 bean
101
4.7
4.6
23
22
21
20
19
18
17
16
15
Abb. 1
