FR LOG-BR - Manuel d'installation et d'utilisation
1. INTRODUCTION
La centrale de commande LOG-BR a été développée pour le contrôle de la barrière automatique "newUP&DOWN" et est dotée
d'entrée encodeur pour l'apprentissage de la course et la reconnaissance de l'obstacle.
Les nombreuses logiques sélectionnables permettent également de répondre à des conditions spécifi ques de fonctionnement des
installations.
2. CARACTERISTIQUES PRINCIPALES
- Logique à microprocesseur
- Voyants verts de visualisation de l'état des entrées de commande N.O. et rouges pour l'état des sécurités N.C.
- Bornier extractibles
- Sortie pour clignotant et feu
J2
AP.PED CHIUDI
3. CARACTERISTIQUES TECHNIQUES
- Alimentation:..................................................................................................230Vca ±10% 50/60 Hz 100W
- Sortie SCA:..................................................................................................................................24Vcc 3 W
- Sortie clignotante:................................................................................................................24Vac 25Wmax
- Sortie alimentation accessoires:..................................................................................20 ÷ 26 Vcc 12W max
J1
APRI START
- 18 -

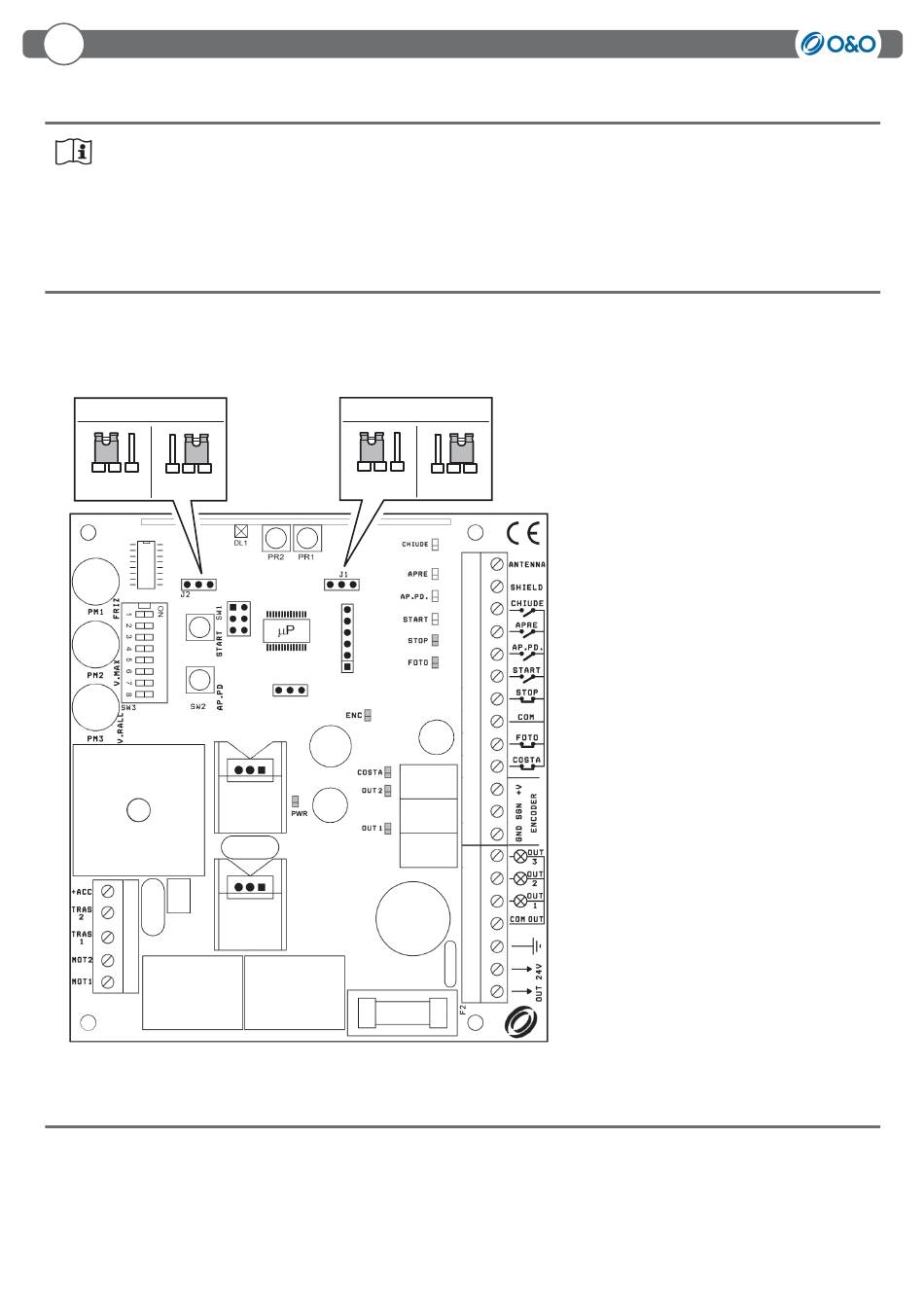

M1: Bornier d'alimentation
M2: Bornier commandes et sécurités
M3: Borne moteur, transformateur, +acc
J1: Pontet sélection 1° canal radio
J2: Pontet sélection 2°canal radio
SW3: Commutateur à 8 voies
F2: T1A 5x20
AP.PD: Ouverture semi-automatique
START: Start et programmation
PM1: Temps de pause
PM2: Vitesse
PM3: Temps de pre-clignotement
