FR LOG-BR - Manuel d'installation et d'utilisation

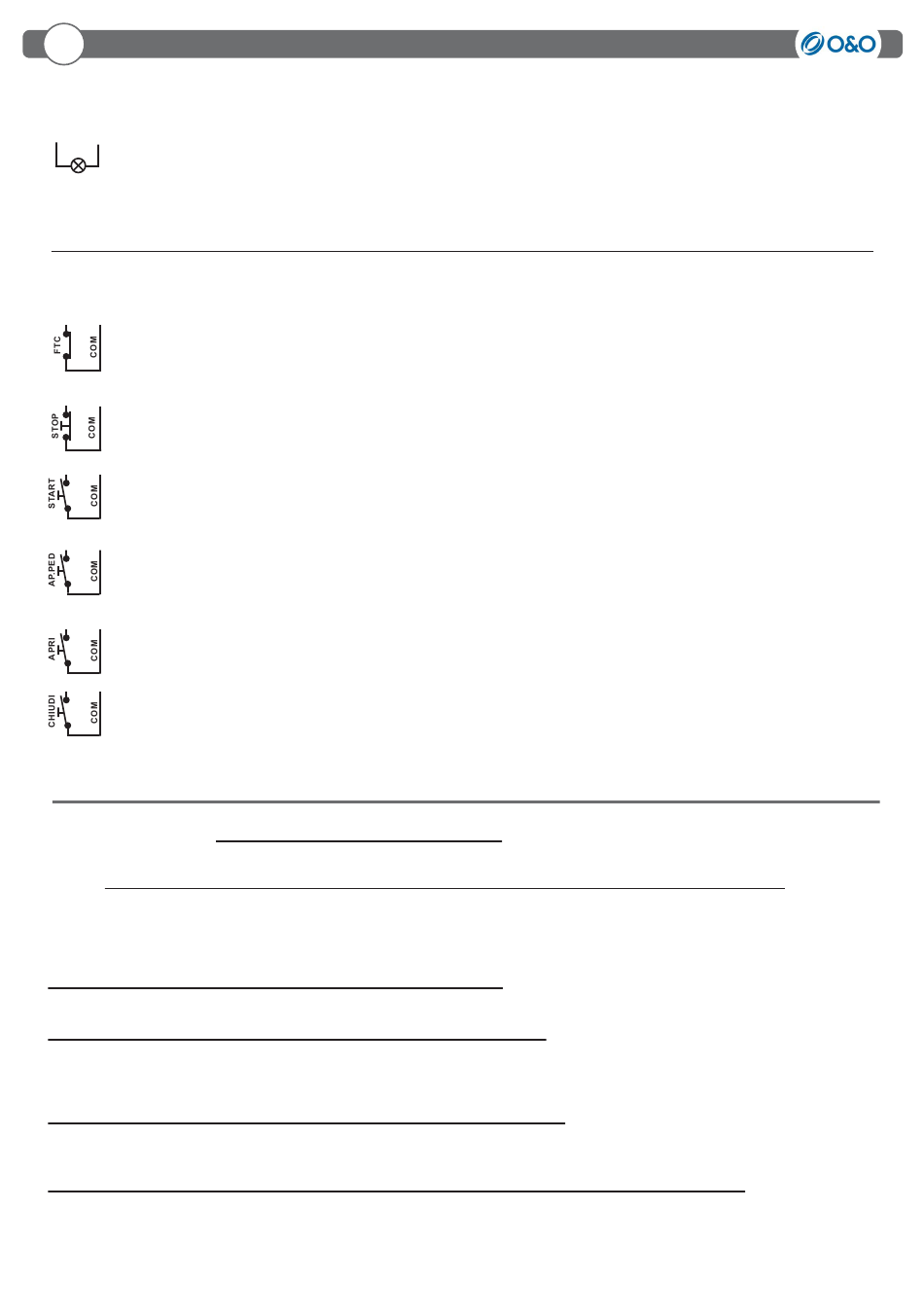

CLIGNOTANT: LUMIÈRE JAUNE (SL-R-24V-AI) 24Vac 25W max.
Sortie pour clignotant auto-clignotant
Pour régler le temps du pré-fl ash utiliser le trimmer 3 (voir paragraphe 9).
NOTA BENE: Le fl ash lent (toutes les 3 secondes) indique que l'automatisme a détecté un obstacle trois fois de suite au
OUT 3
cours de la fermeture de la barrière. La fermeture automatique est donc momentanément déconnectée et ne sera rétablie
qu'après une manœuvre de fermeture réussie.
Le fl ash rapide toutes les 0.5 secondes indique que la barrière est en phase d'acquisition des données.
FTC
Entrée N.C. de sécurité. En fermeture, lorsqu'est interrompu le rayon des cellules photoélectriques, déclenche aussitôt
la réouverture. En plaçant le commutateur n° 5 sur On, l'intervention des cellules photoélectriques provoque l'interruption
de l'actionnement, y compris en ouverture, celui-ci étant ensuite rétabli une fois que les cellules photoélectriques ne sont
plus sollicitées.
STOP
Entrée N.C. de sécurité. Lorsqu'elle est activée, arrête immédiatement l'automation et une commande start déclenche
ensuite la réouverture. Durant le temps de pause, une commande de stop élimine la réouverture automatique dans l'at-
tente de commandes.
START
Entrée N.O. permettant de commander l'automation sur la base de la logique de fonctionnement programmée par l'inter-
médiaire des commutateurs 1 et 2.
AP.PED
La commande est acceptée uniquement lorsque la barrière est entièrement fermée et une ouverture désactivant tempo-
rairement la fermeture automatique est effectuée. À utiliser en association avec la logique automatique de la commande
de démarrage (DIP 1-2 ON).
APRE
Entrée N.O. de seule ouverture. Raccorder à cette entrée les éventuels horloges ou timers hebdomadaires.
En maintenant cette entrée commandée, l'automation assure la manoeuvre d'ouverture et l'éventuelle refermeture auto-
matique uniquement une fois que l'entrée aura été libérée.
CHIUDE
Entrée N.O. de fermeture. Permet de fermer l'automation uniquement si les sécurités ne sont pas sollicitées.
7. CONFIGURATION DES COMMUTATEURS
Commutateurs n° 1 et 2: Sélection de la logique de fonctionnement
Off-Off: Logique "homme présent".
L'automatisme fonctionne par commandes maintenues. La commande "start" permet une fois d'ouvrir, une fois de fermer.
Les normes en vigueur interdisent les commandes via radio en logique de fonctionnement "homme présent".
On-Off: Logique semi-automatique.
L'automatisme fonctionne depuis des commandes à impulsion sans fermeture automatique.
On-On: Logique automatique.
L'automatisme fonctionne depuis des commandes à impulsion avec fermeture automatique après un temps de pause réglé
sur le trimmer PM1.
Comm. 3: Sélectionne la logique de commande de la fonction start.
Off: La commande répétée de la fonction start réalise la séquence suivante : ouverture-stop-fermeture-ouverture
On: La commande de la fonction start réalise l'ouverture, la fermeture quand on est sur pause, la réouverture en condition de fermeture.
Comm. 4: Sélectionne l'intervention du Reverser de sécurité en fermeture
Off: Rouvre et dans le cas où serait programmée la refermeture automatique, ferme à l'issue du temps de pause.
Dans le cas où au bout de trois tentatives, la fermeture ne serait pas effectuée, la barrière reste ouverte et reste dans l'attente de
commandes.
On: Rouvre et reste dans l'attente de commandes.
Comm. 5: Sélectionne l'intervention de la cellule photoélectrique de sécurité
Off: Cellules photoélectriques actives uniquement en fermeture: en cas d'interruption du rayon, elles inversent la manoeuvre.
On: Cellules photoélectriques actives en ouverture et en fermeture. Lorsque le rayon est interrompu en ouverture, elles interrompent
la manoeuvre et la réactivent une fois que le rayon n'est plus interrompu.
Comm. 6: Sélectionne la fonction de fermeture aussitôt après intervention de la cellule photoélectrique
Off: Cellules photoélectriques activées comme dans le cas du commutateur 5.
On: Cellules photoélectriques activées aussi bien comme dispositif de sécurité, comme dans le cas du commutateur 5, que comme
commande de fermeture. En cas de programmation d'un temps de pause, celui-ci est réduit à 3 sec. lorsque le rayon des cellules
photoélectriques est interruompu en ouverture ou pause.
6.2 BORNIER DE COMMANDE ENTREES M2
