8. PROGRAMMIERUNG
1) Nachdem alle mechanischen und elektrischen Komponenten des Antriebs fest angeschlossen wurden, die Schranke mit Hilfe des
vorgesehenen Entriegelungsschlüssels manuell bewegen.
2) Nachdem die Stromversorgung unterbrochen wurde, die zwei Bolzen, die den Endanschlag beim Öffnen und beim Schließen be-
stimmen, einstellen.
3) Sicherstellen, dass der Balken korrekt ausgewuchtet ist: Wenn er in einem Winkel von 45-50° positioniert ist, muss er im Gleichgewicht
bleiben.
4) Die Schranke wieder mit dem System verbinden, indem man sie mit Hilfe des Entriegelungsschlüssels wieder einrasten lässt.
5) In der Lernphase wird der Nutzhub durch Speicherung der Impulse, die vom Encoder an der Antriebswelle kommen, erlernt.
ACHTUNG: In dieser Phase die Bewegung der Schranke nicht behindern.
9. TRIMMEREINSTELLUNG
PM1: PAUSENZEIT. Regelt die Dauer der Pause von 2s bis 120s
PM2: GESCHWINDIGKEIT. Regelt die Bewegungszeit.
PM3: VORWARNBLINKZEIT. Regelt die Dauer des Vorwarnblinkens von 0s bis 10s
10. PUFFERBATTERIEN
KIT-BATT betrieb der Automatikanlage auch bei kurzzeitigern Stromausfall.
Die Installations und Bedienungsanleitungen der KIT-BATT nachschlagen.
11. STECKFUNKEMPFÄNGER
- Max. Anzahl der abspeicherbaren Funksteuerungen:...............................................................................2048
- Frequenz:...................................................................................................................................433.92MHz
- Code mit:...........................................................................................................Rolling-Code-Algorhythmus
- Anzahl Kombinationen:................................................................................................................4 Milliarden
Mittels der Jumper J1 und J2 kann die Betriebsweise des 1. und 2. Kanals des Steckfunkempfängers auf der START oder APRI und
AP.PED oder CHIUDI ssbefehlsteuerung positioniert werden (fi g. Absatz 2).
Verwenden Sie eine auf die Frequenz von 433MHz abgestimmte Antenne. Die eventuelle Antenne an die Antennenklemme anschließen.
Verwenden Sie ein Koaxialkabel RG58 .
ANTENNA
LOG-BR - Installations und Bedienungs
VORABKONTROLLEN UND LERNVORGANG
11.1 TECHNISCHE DATEN EMPFÄNGER
11.2 FUNKTION FUNKKANAL

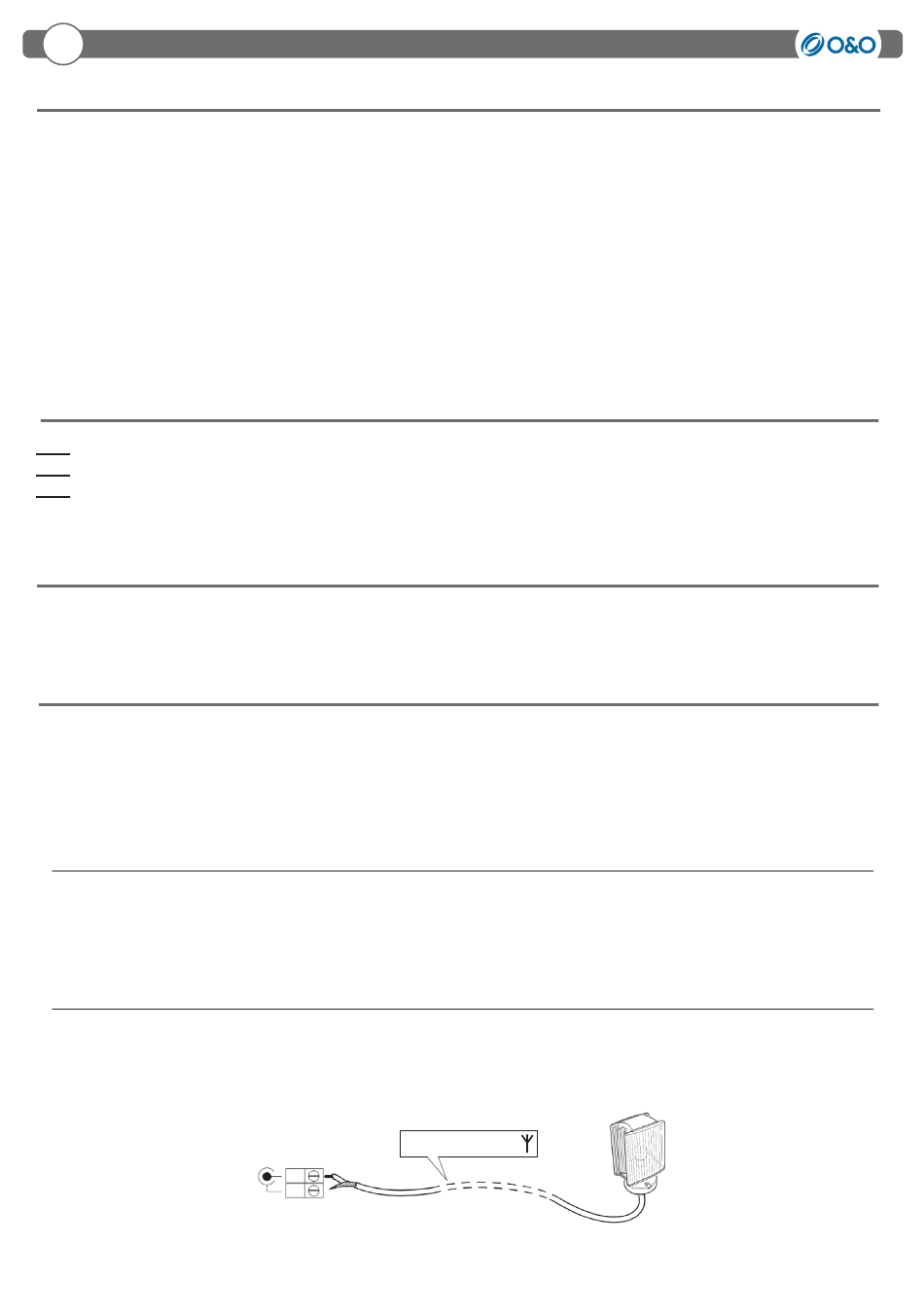

11.3 ANTENNENINSTALLATION
SHIELD
Antennekabel RG58
