1. INTRODUZIONE
La centrale di comando LOG-BR è stata sviluppata per gestire la barriera automatica "newUP&DOWN", ed è dotata di ingresso
encoder per l'apprendimento della corsa e riconoscimento dell'ostacolo.La notevole disponibilità di logiche selezionabili, consente di
soddisfare anche particolari condizioni operative sugli impianti.
2. CARATTERISTICHE PRINCIPALI
- Logica a microprocessore
- Led verdi che visualizzano lo stato degli ingressi di comando N.O. e rossi per lo stato delle sicurezze N.C.
- Morsettiere sugli ingressi di tipo estraibile
- Uscita per lampeggiante e semaforo
J2
AP.PED CHIUDI
3. CARATTERISTICHE TECNICHE
- Alimentazione:.......................................................................................................230Vac ±10% 50/60 Hz 100W
- Uscita SCA:.........................................................................................................................................24Vac 3W
- Uscita lampeggiante:..................................................................................................................24Vac 25W max
- Uscita alimentazione accessori:..........................................................................................20 ÷ 26 Vac 12W max

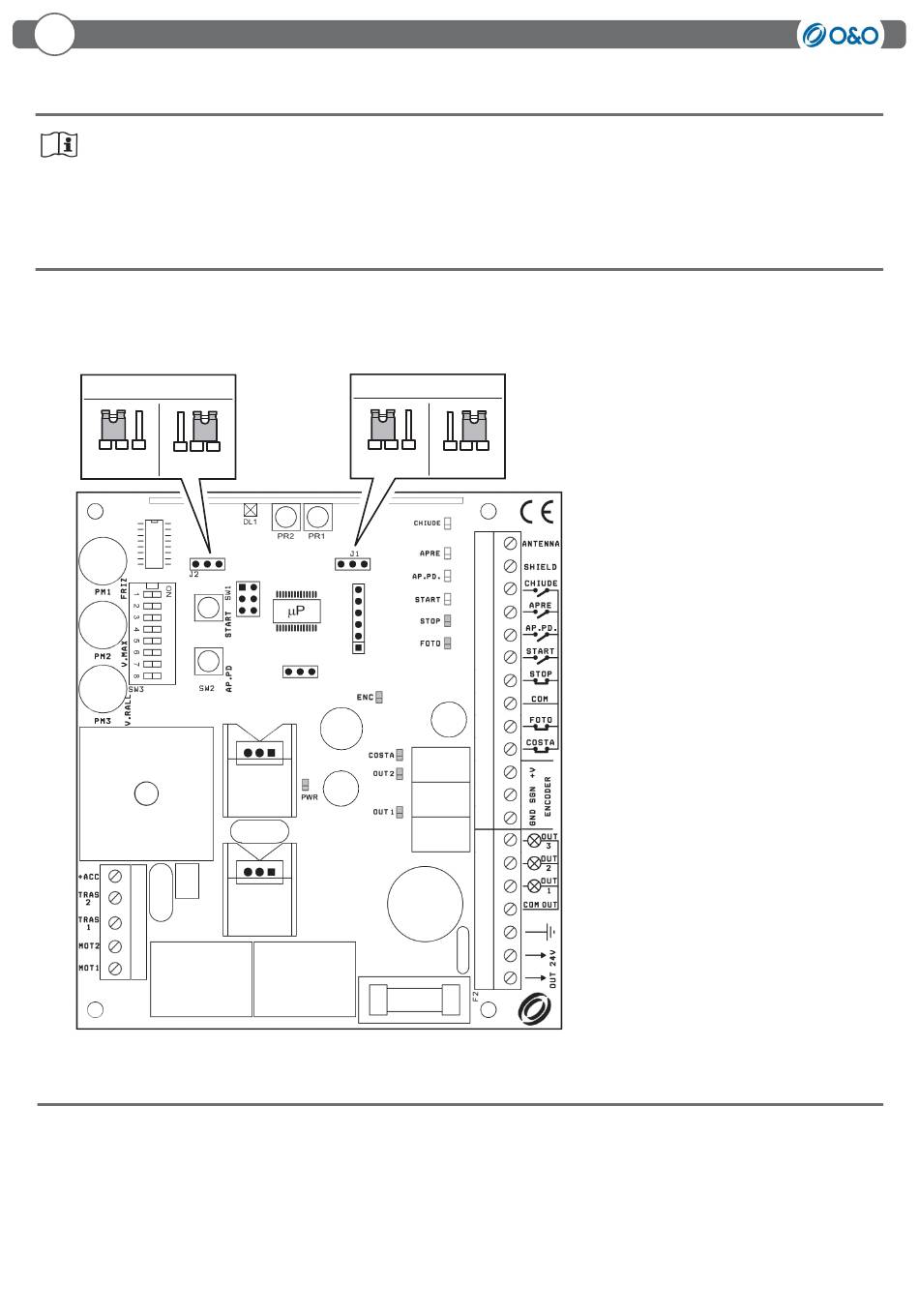

LOG-BR - Centrale di comando
J1
APRI START
- 4 -
M1: Morsettiera di potenza
M2: Morsettiera comandi e sicurezze
M3: Morsetto motore, trasformatore, +acc
J1: Jumper selezione 1°canale radio
J2: Jumper selezione 2°canale radio
SW3: Dip Switch a 8 vie
F2: T1A 5x20
AP.PD: Apertura semiautomatica
START: Start
PM1: Tempo di pausa
PM2: Velocità
PM3: Tempo di prelampeggio
