Fronius MagicWave 2600 Bedienungsanleitung Seite 51

(1) Einstellregler Pulsstrom I
mes
(2) Einstellregler Pulsfrequenz f ... zum stufenlosen Einstellen der Pulsfrequenz in
Abhängigkeit des vorgewählten Frequenzbereiches (5)
(3) Einstellregler Grundstrom I
vom eingestellten Wert des Pulsstromes I
(4) Einstellregler Duty-Cycle dcY ... zum prozentuellen Einstellen des Verhältnis-
sesPulsstromphase und Grundstromphase.
Einstellbeispiel für geringe Wärmeeinbringung:
Einstellregler Duty-Cycle in Position „10"
- kurze Pulsstromphase von 10%
- lange Grundstromphase von 90%
(5) Einstellregler Frequenzbereich ... zum stufenweisen Vorwählen der gewünsch-
ten Frequenz
Einstellbereiche:
- 0,2 - 2 Hz
- 2 - 20 Hz
- 20 - 200 Hz
- 200 - 2000 Hz

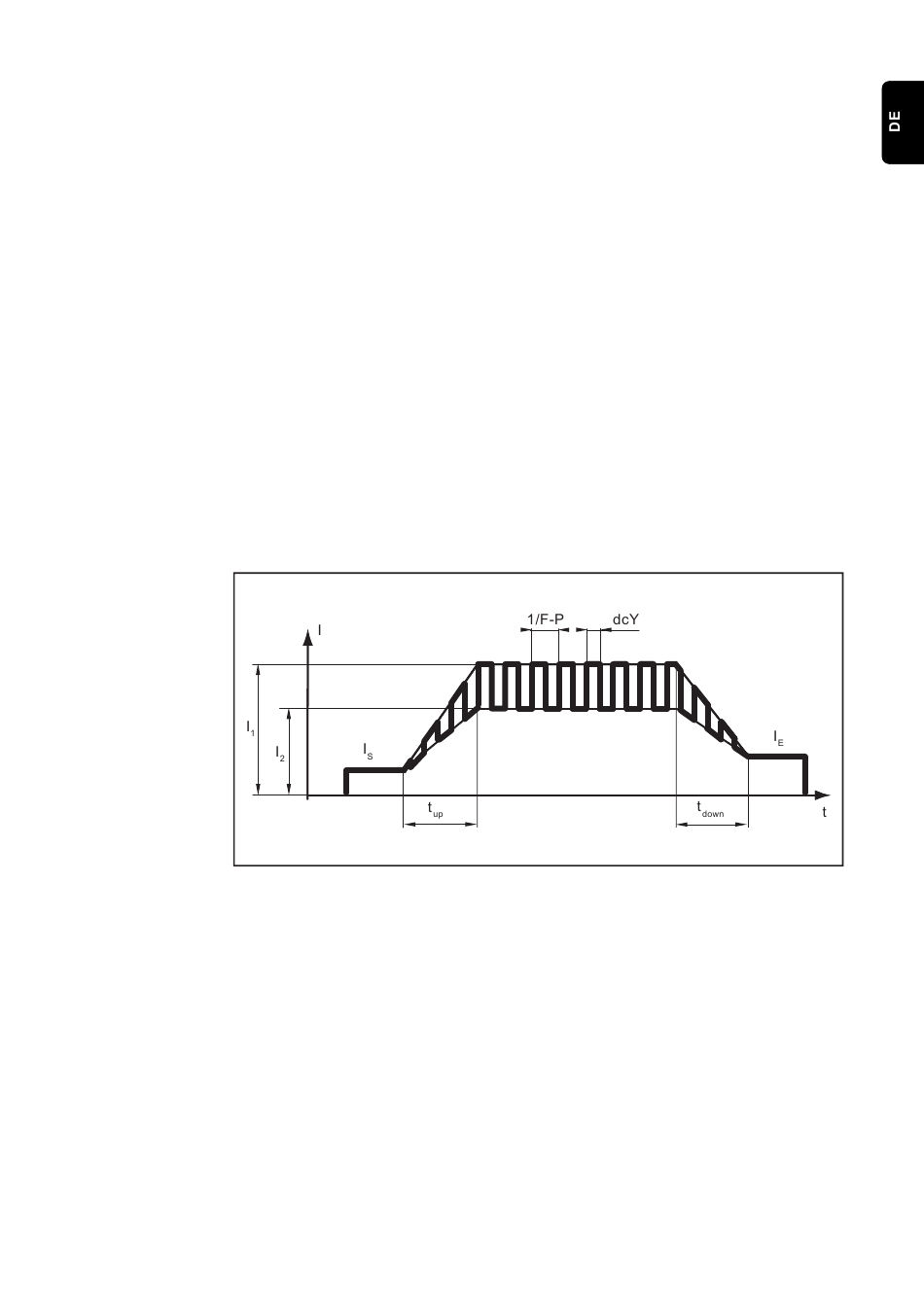

Nachfolgend dargestellte Abbildung zeigt das WIG-Pulsen bei angewähltem Verfah-
renDC Schweißen.
WIG-Pulsen - Verlauf des Schweißstromes
- IS ........... Startstrom
- IE ........... Endkraterstrom
- tUp ........ Up-Slope
- tDown ... Down-Slope
- F-P ........ Pulsfrequenz
(1/F-P = Zeitabstand zweier Impulse)
- dcY........ Duty cycle
- I2 .......... Grundstrom
- I1 .......... Hauptstrom
(6) Anschlussbuchse Stromquelle ... zum Anschließen der Fernbedienung an die
Stromquelle
(7) Anschlussbuchse Fußfernbedienung ... zum Anschließen der Fußfernbedie-
nung TR 52mc. Besonders von Vorteil beim WIG-Handschweißen. Die Verände-
... zum stufenlosen Einstellen des Puls-Hauptstro-
1
... zum prozentuellen Einstellen des Grundstromes
2
(1)
1
51
