(4) Stabelektroden-Schweißen

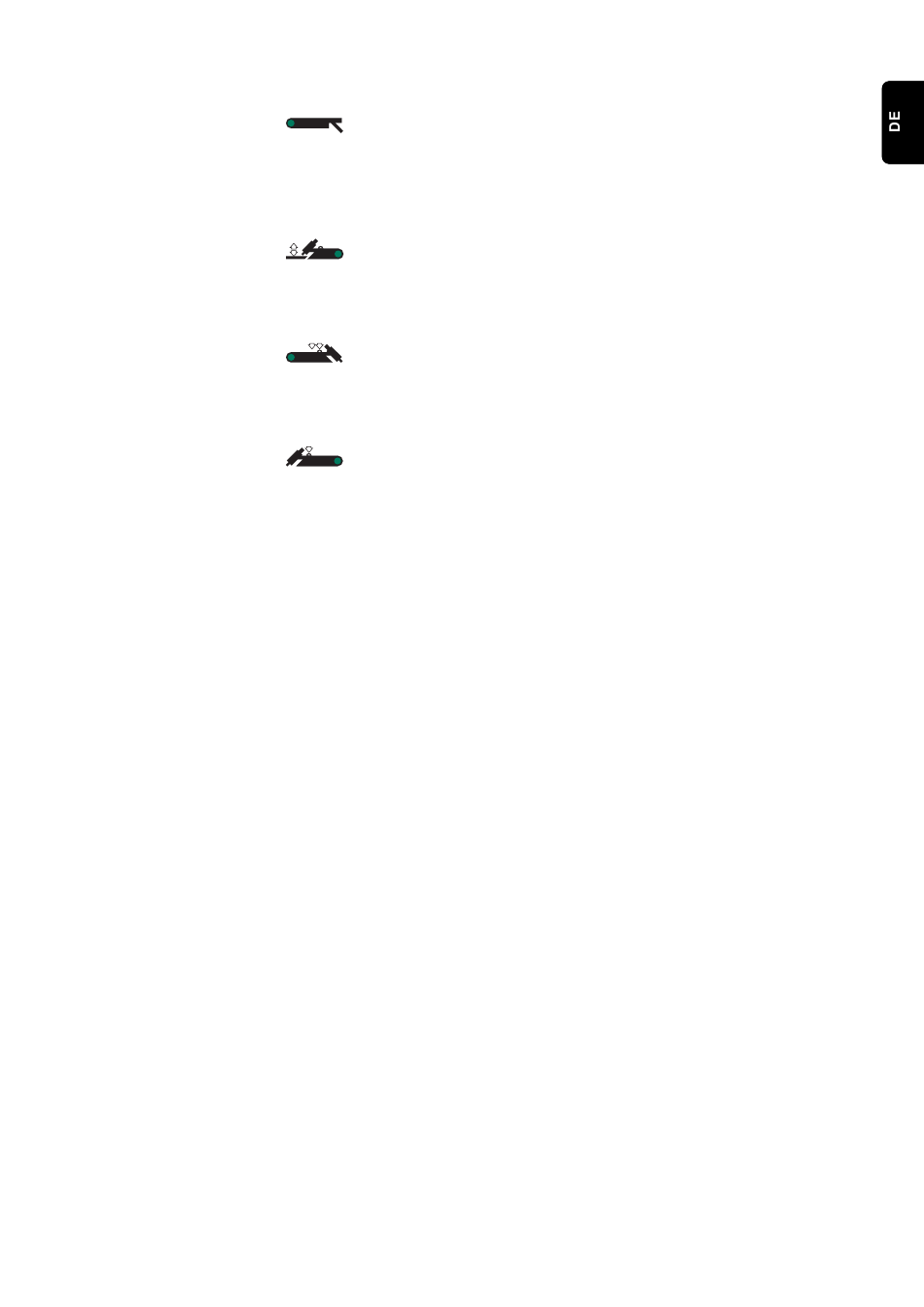

Symbol Stabelektroden-Schweißen
(5) Berührungszündung, nur mit WIG - 2-Takt Betrieb,oder WIG - 4-Takt Betrieb
kombinierbar
Symbol Berührungszünden
(6) 4-Takt Betrieb ... WIG Schweißen mit HF-Zündung
Symbol 4-Takt-Betrieb
(7) 2-Takt Betrieb ... WIG Schweißen mit HF-Zündung
Symbol 2-Takt-Betrieb
(8) LED-Anzeige Startstrom I
(9) LED-Anzeige Hauptstrom I
(10) Einstellregler Down-Slope ... stufenlos einstellbare Strom-Absenkgeschwindig-
keit vom Hauptstrom auf den Endkraterstrom I
lers, wird für 3 s der eingestellte Wert angezeigt.
(11) LED-Anzeige Endkrater-Strom I
aktiv ist
(12) LED-Anzeige WIG-Pulsschweißen ... blinkt, wenn der WIG-Pulsfernbedienung
TR50mc angeschlossen ist.
(13) Anzeige HOLD ... bei jedem Schweißende werden die aktuellen Ist-Werte von-
Schweißstrom und Schweißspannung gespeichert - die Hold-Anzeige leuchtet.
Die Hold-Anzeige bezieht sich auf den zuletzt erreichten Hauptstrom I
Die Hold-Anzeige wird gelöscht durch
- Erneuten Schweißstart
- Einstellung des Hauptstromes I
- Wechsel der Betriebsart
- Wechsel des Verfahrens
- Stromquelle Aus- und wieder Einschalten
Wichtig! Wurde die Hauptstrom-Phase nie erreicht, eine Fuß-Fernbedienung
verwendet oder WIG-Pulsgeschweißt unter 20 Hz, werden keine Hold-Werte aus-
gegeben.
(14) Hauptstrom-Regler I
Die LED-Anzeige Hauptstrom IH leuchtet wenn die Betriebsart Stabelektroden-
Schweißen angewählt ist.
Vor Schweißbeginn zeigt die Anzeige Schweißstrom den Sollwert für I
Schweißbeginn erfolgt die Anzeige des aktuellen Ist-Wert des Schweißstromes.
(15) Endkraterstrom-Regler I
denEndkraterstrom.
Einstellung ist nur im 4-Takt Betrieb möglich. Die Absenkung erfolgt über die
Brennertaste.
... leuchtet auf, wenn der Startstrom I
S
... leuchtet auf, wenn der Hauptstrom I
H
E
... leuchtet auf, wenn der Endkraterstrom I
E
H
... stufenlose Einstellung im Bereich 3 - 260 / 300 A.
H
... prozentuelle Einstellung des Hauptstromes auf
E
aktiv ist
S
aktiv ist
H
. Bei Betätigung des Einstellreg-
.
H
. Nach
H
E
