Bedienpanel
Trans Tig

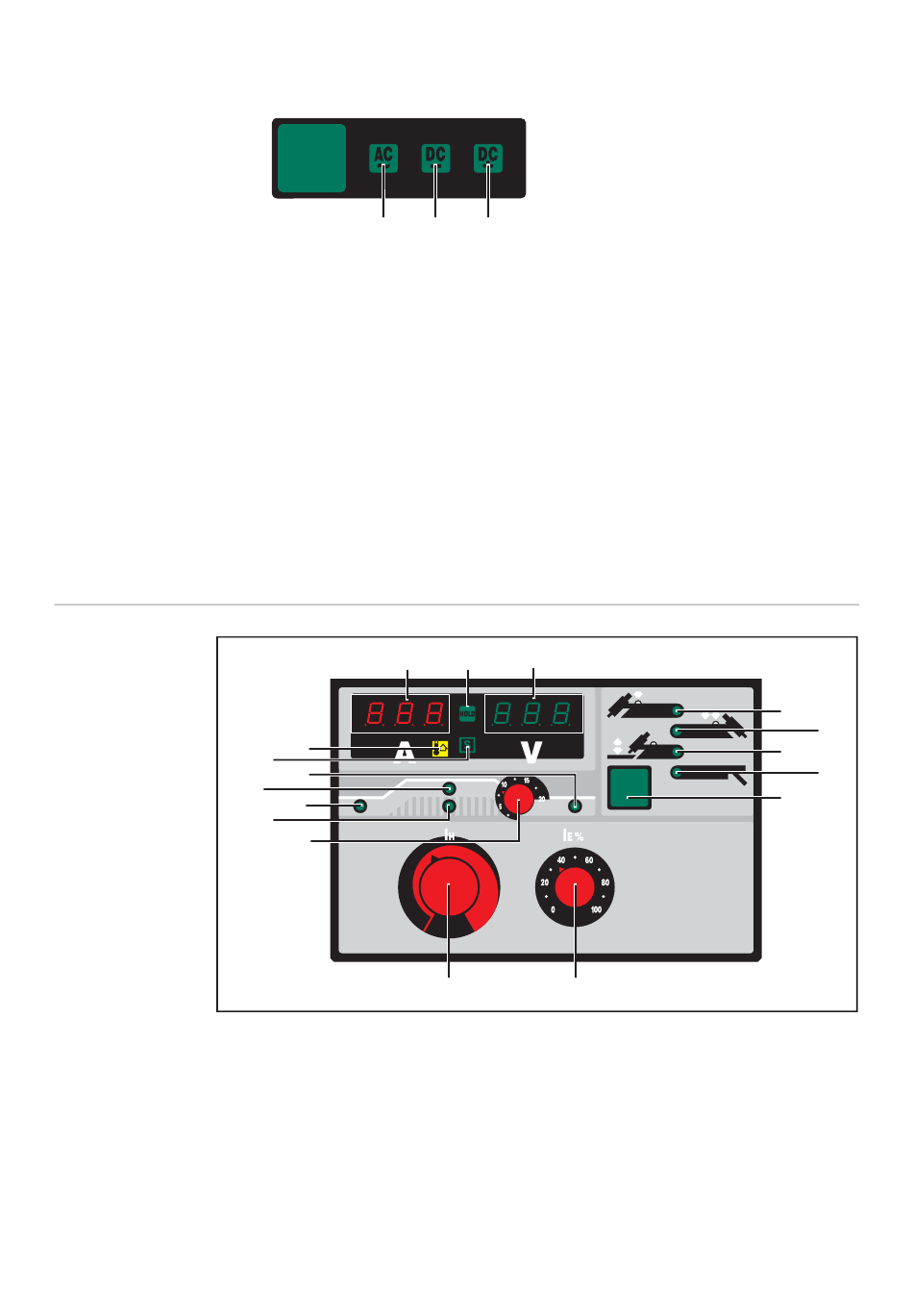

Abb.6 Bedienpanel TransTig 2600 / 2600 CEL / 3000
(1)
(2)
(3)
24
Taste Verfahren ... zur Anwahl des Verfahrens, abhängig von der gewähltenBe-
triebsart.
(19)
Für das Verfahren WIG-AC Schweißen die Betriebsart 2-Takt Betrieb / 4-Takt
Betrieb wählen.
Für das Verfahren Stabelektrode-AC Schweißen die Betriebsart Stabelektroden-
Schweißen wählen.
Für das Verfahren WIG-DC Schweißen die Betriebsart 2-Takt Betrieb / 4-Takt
Betrieb wählen.
Für das Verfahren Stabelektrode-DC- Schweißen die Betriebsart Stabelektroden-
Schweißen wählen.
Für das Verfahren WIG-DC+ Schweißen die Betriebsart Stabelektroden-
Schweißen wählen.
Anzeige Übertemperatur ... leuchtet auf, wenn sich die Stromquelle zu stark
erwärmt (z.B. infolge überschrittener Einschaltdauer). Weiterführende Informatio-
nen finden Sie im Kapitel „Fehlerdiagnose- und Behebung".
Anzeige S-Zeichen ... leuchtet auf wenn die Überwachungsfunktion aktiv ist.
(1)
(16)
(17)
(11)
(9)
(8)
(12)
(10)
Anzeige Schweißstrom ... zur Anzeige des Hauptsromes I
- Sollwert ... gewünschter Schweißstrom
- Istwert ... tatsächlicher Schweißstrom
Anzeige Schweißspannung
- zur Anzeige des aktuellen Ist-Wertes der Schweißspannung
Taste Betriebsart
(20) (21)
(2)
(13)
(14) (15)
(7)
(6)
(5)
(4)
(3)
H
