03. Befestigungsschema

Für die Anordnung der Halterung und Module auf dem Dach gibt es verschiedene Möglichkeiten. Die am
häufigsten verwendete Möglichkeit ist das horizontale Anbringen der Trägerprofile Typ TF50+ und die
senkrechte Anordnung der Solarmodule, weshalb der weitere Montageverlauf für eine solche Anordnung
beschrieben wird.

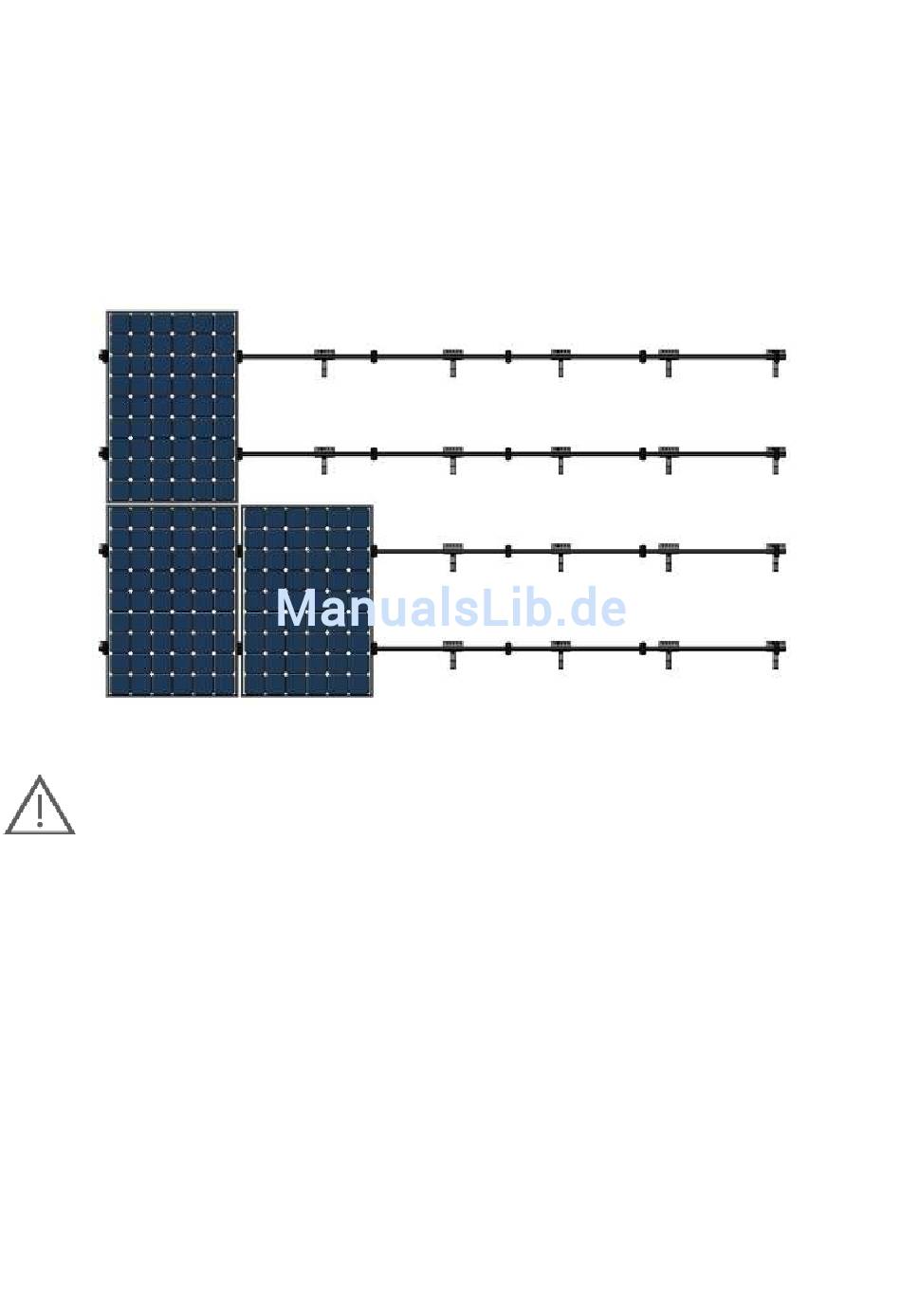

Abbildung 1: Ansicht der IBC TopFix 200 Schrägdachhalterung
Achtung!
Wir weisen an dieser Stelle nochmals darauf hin, dass bei allen Arbeiten auf dem Dach die einschlägigen
Unfallverhütungsvorschriften (UVV) zu beachten sind (u.A. VBG 37 Bauarbeiten, § 12 Absturzsicherungen).
