* Aufgeführte Werkzeuge und Hilfsmittel werden nur zur Verarbeitung der Trapezblechmontage
benötigt. Angaben zu Werkzeugen zur Modul- und Trägerprofilmontage sind unter Gliederungs-
punkt 01 in dieser Montageanleitung zu entnehmen.

Dimensionierung

Die Auslegung des Montagesystems erfolgt über unserer PV-Manager Software unter Berücksichtigung der
örtlichen Gegebenheiten.
Achtung:
Aufgrund der thermischen Ausdehnung darf bei durchlaufenden Trägerprofilen eine maximale
Trägerprofillänge von 3 Stab (ca. 15,60 m) nicht überschritten werden.
Trapezblechmontage
Schritt 1: Auslegung mit dem „PV-Manager"
Schritt 2: Befestigungspunkte der Klemme anzeichnen

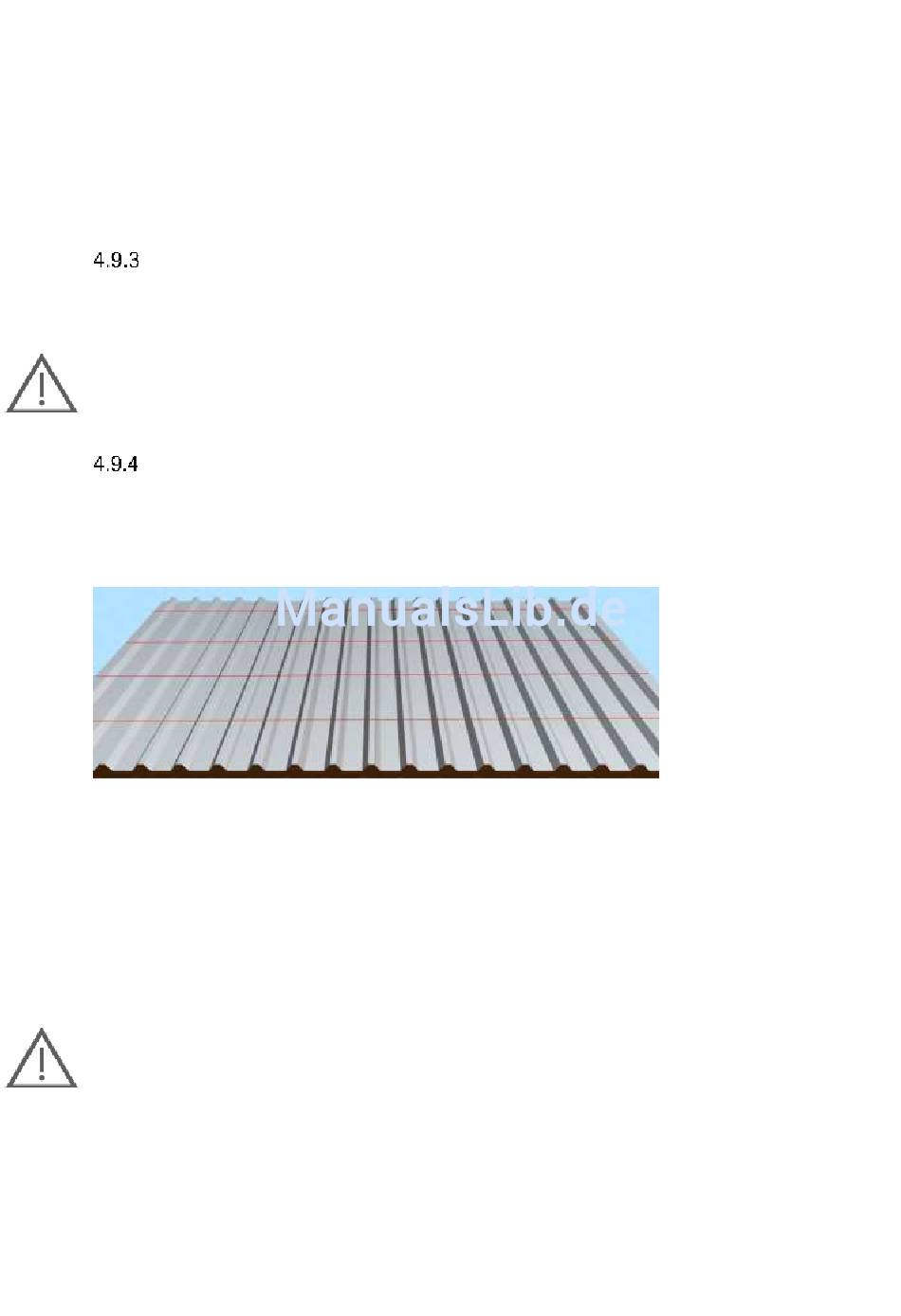

Abbildung 53: Befestigungspunkte anzeichnen
Schritt 3: Reinigen der Dacheindeckung
Die Reinigung der Dacheindeckung erfolgt nur dort, wo später die Trapezklemmen aufgeklebt werden. Um
eine optimale Dichtheit zu gewährleisten, muss die Oberfläche trocken und frei von Fett-, Öl- oder
Silikonfilmen sowie von Schmutzpartikeln sein. Bei starken Verschmutzungen empfiehlt es sich, die
Oberfläche mit einem geeigneten Mittel (z. B. Reinigungsvlies) leicht anzuschleifen und nachträglich zu
reinigen. Als Reinigungsmittel eignen sich Isopropyl-Alkohol oder Aceton in Kombination mit fusselfreien
Papierhandtüchern.
Achtung: Sicherheitsvorschriften beim Umgang mit Lösemitteln und Chemikalien beachten!
38
Version 16.01, Stand: 21.09.2016
