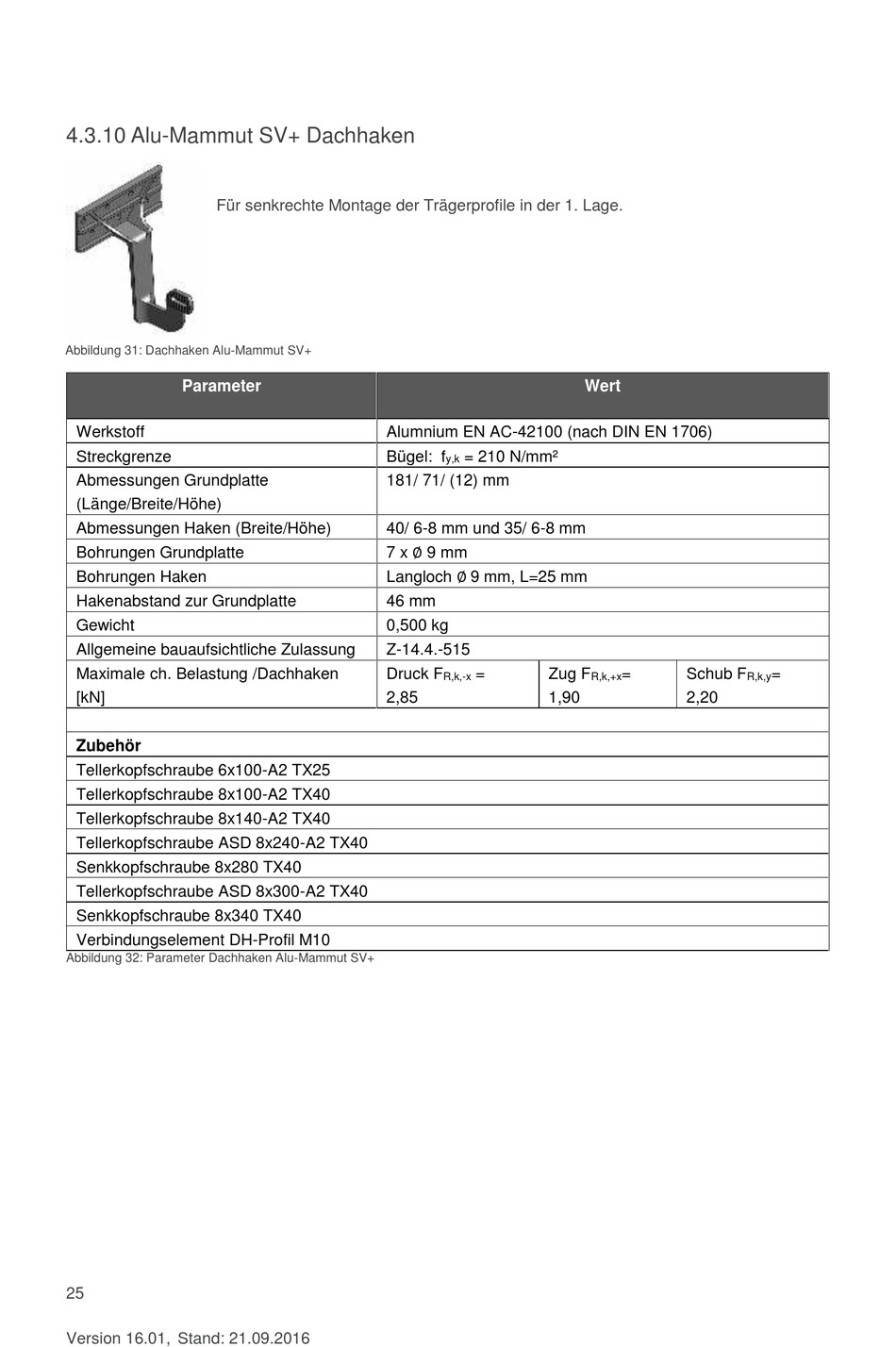

IBC TopFix 200 Montageanleitung Seite 25

4.3.10 Alu-Mammut SV+ Dachhaken
Für senkrechte Montage der Trägerprofile in der 1. Lage.
Abbildung 31: Dachhaken Alu-Mammut SV+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte
(Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken
[kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX25
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M10
Abbildung 32: Parameter Dachhaken Alu-Mammut SV+
25
Version 16.01, Stand: 21.09.2016
Alumnium EN AC-42100 (nach DIN EN 1706)
Bügel: f = 210 N/mm²
y,k
181/ 71/ (12) mm
40/ 6-8 mm und 35/ 6-8 mm
7 x ∅ 9 mm
Langloch ∅ 9 mm, L=25 mm
46 mm
0,500 kg
Z-14.4.-515
Druck F = Zug F
R,k,-x
2,85 1,90
Wert
= Schub F
R,k,+x R,k,y
2,20
=
