4.2

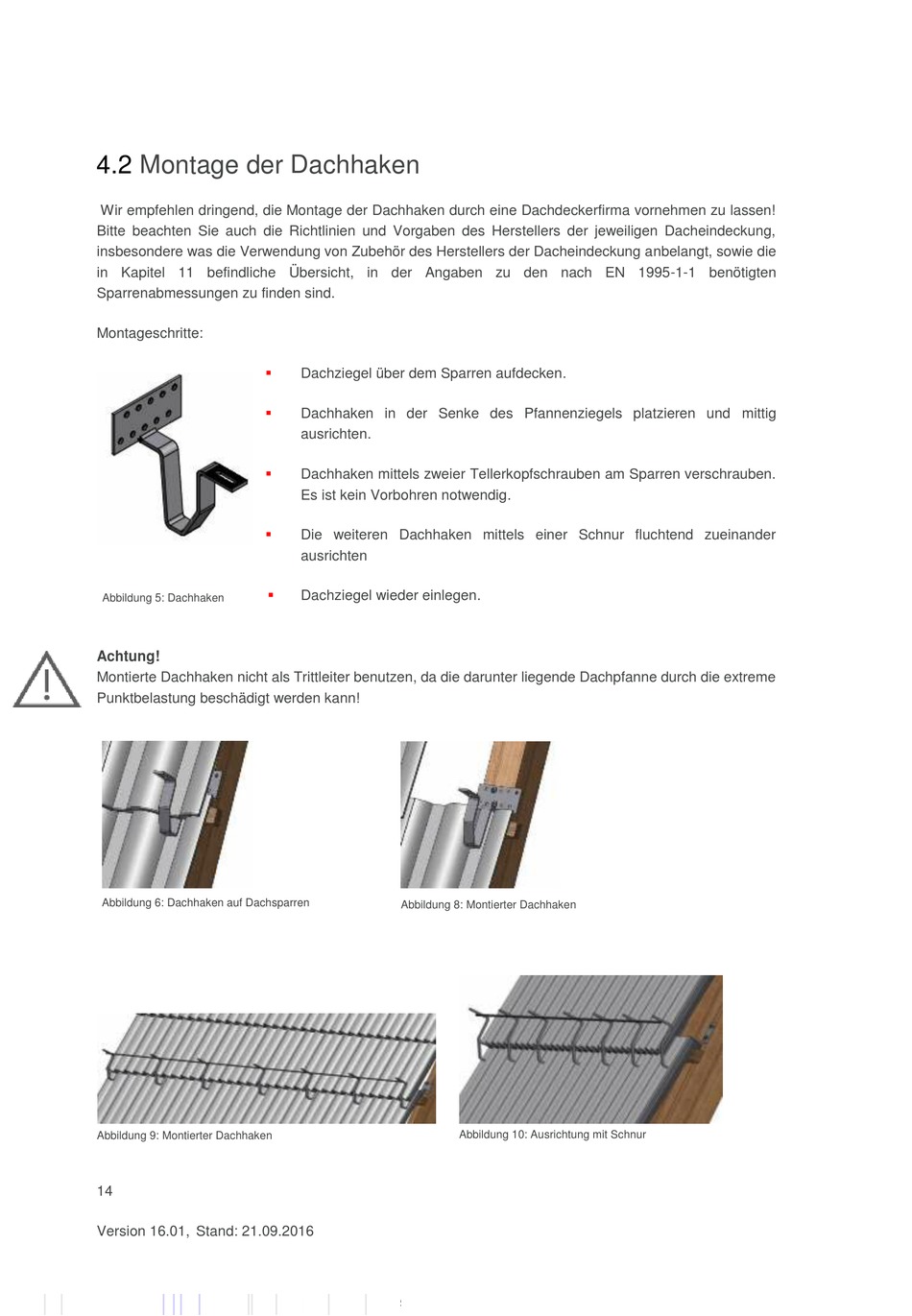

Montage der Dachhaken

Wir empfehlen dringend, die Montage der Dachhaken durch eine Dachdeckerfirma vornehmen zu lassen!
Bitte beachten Sie auch die Richtlinien und Vorgaben des Herstellers der jeweiligen Dacheindeckung,
insbesondere was die Verwendung von Zubehör des Herstellers der Dacheindeckung anbelangt, sowie die
in Kapitel 11 befindliche Übersicht, in der Angaben zu den nach EN 1995-1-1 benötigten
Sparrenabmessungen zu finden sind.
Montageschritte:
Abbildung 5: Dachhaken
Achtung!
Montierte Dachhaken nicht als Trittleiter benutzen, da die darunter liegende Dachpfanne durch die extreme
Punktbelastung beschädigt werden kann!
Abbildung 6: Dachhaken auf Dachsparren
Abbildung 9: Montierter Dachhaken
14
Version 16.01, Stand: 21.09.2016

Dachziegel über dem Sparren aufdecken.

Dachhaken in der Senke des Pfannenziegels platzieren und mittig
ausrichten.

Dachhaken mittels zweier Tellerkopfschrauben am Sparren verschrauben.
Es ist kein Vorbohren notwendig.

Die weiteren Dachhaken mittels einer Schnur fluchtend zueinander
ausrichten

Dachziegel wieder einlegen.
Abbildung 8: Montierter Dachhaken
Abbildung 10: Ausrichtung mit Schnur
