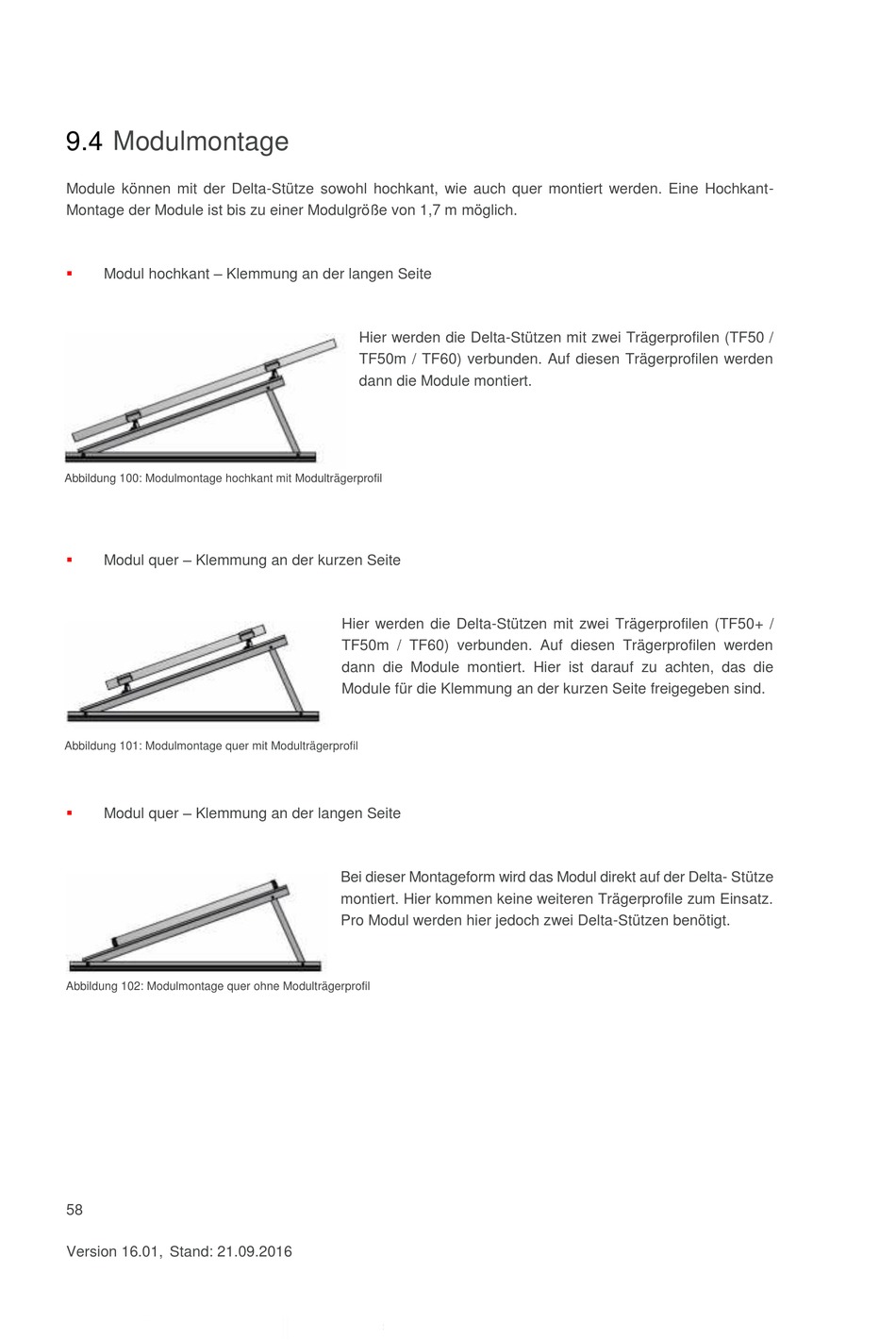

9.4 Modulmontage
Module können mit der Delta-Stütze sowohl hochkant, wie auch quer montiert werden. Eine Hochkant-
Montage der Module ist bis zu einer Modulgröße von 1,7 m möglich.
Modul hochkant – Klemmung an der langen Seite

Abbildung 100: Modulmontage hochkant mit Modulträgerprofil
 Modul quer – Klemmung an der kurzen Seite
Abbildung 101: Modulmontage quer mit Modulträgerprofil
 Modul quer – Klemmung an der langen Seite
Abbildung 102: Modulmontage quer ohne Modulträgerprofil
58
Version 16.01, Stand: 21.09.2016
Hier werden die Delta-Stützen mit zwei Trägerprofilen (TF50 /
TF50m / TF60) verbunden. Auf diesen Trägerprofilen werden
dann die Module montiert.
Hier werden die Delta-Stützen mit zwei Trägerprofilen (TF50+ /
TF50m / TF60) verbunden. Auf diesen Trägerprofilen werden
dann die Module montiert. Hier ist darauf zu achten, das die
Module für die Klemmung an der kurzen Seite freigegeben sind.
Bei dieser Montageform wird das Modul direkt auf der Delta- Stütze
montiert. Hier kommen keine weiteren Trägerprofile zum Einsatz.
Pro Modul werden hier jedoch zwei Delta-Stützen benötigt.
