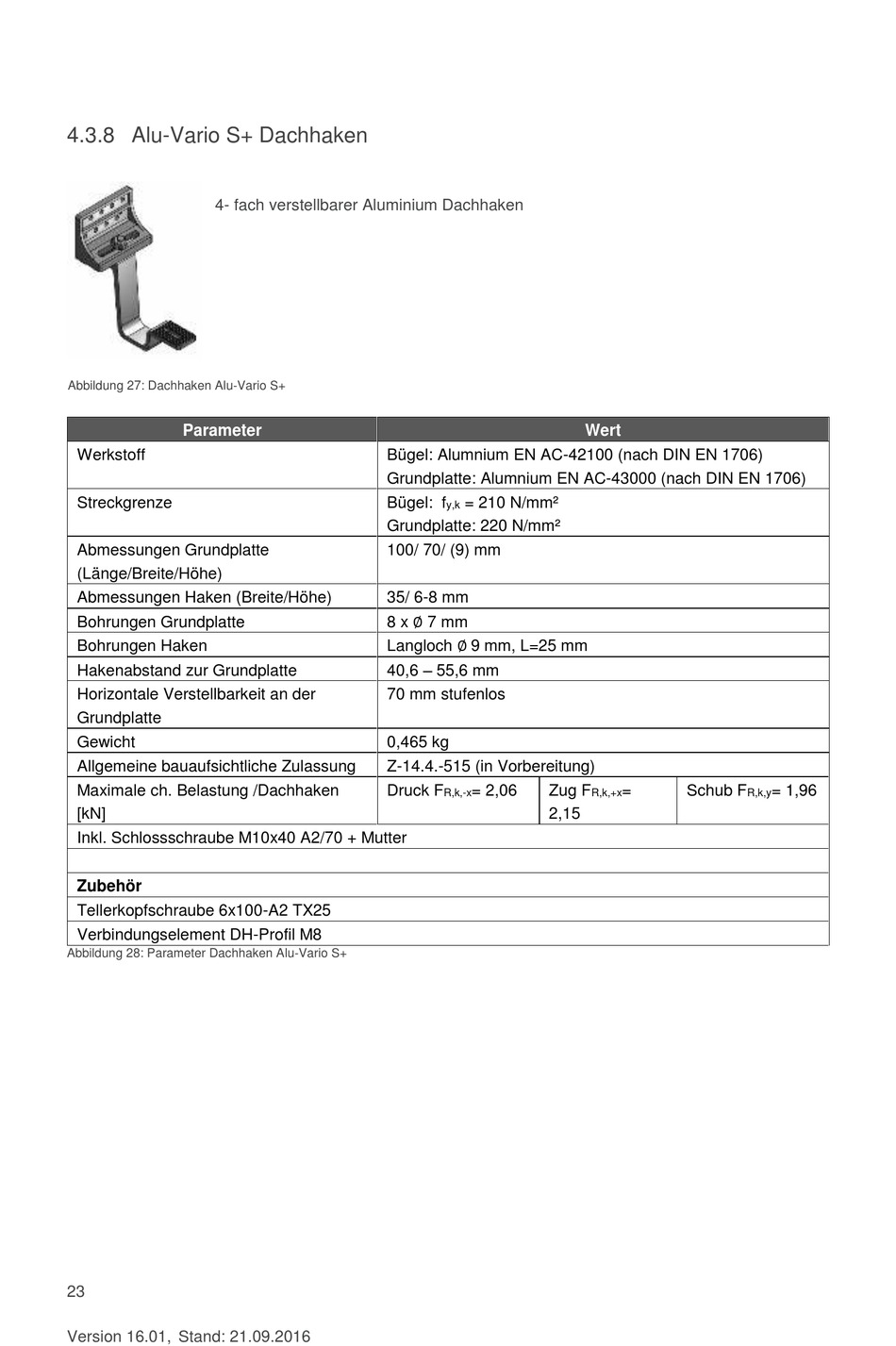

IBC TopFix 200 Montageanleitung Seite 23

4.3.8 Alu-Vario S+ Dachhaken
4- fach verstellbarer Aluminium Dachhaken
Abbildung 27: Dachhaken Alu-Vario S+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte
(Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Horizontale Verstellbarkeit an der
Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken
[kN]
Inkl. Schlossschraube M10x40 A2/70 + Mutter
Zubehör
Tellerkopfschraube 6x100-A2 TX25
Verbindungselement DH-Profil M8
Abbildung 28: Parameter Dachhaken Alu-Vario S+
23
Version 16.01, Stand: 21.09.2016
Bügel: Alumnium EN AC-42100 (nach DIN EN 1706)
Grundplatte: Alumnium EN AC-43000 (nach DIN EN 1706)
Bügel: f = 210 N/mm²
y,k
Grundplatte: 220 N/mm²
100/ 70/ (9) mm
35/ 6-8 mm
8 x ∅ 7 mm
Langloch ∅ 9 mm, L=25 mm
40,6 – 55,6 mm
70 mm stufenlos
0,465 kg
Z-14.4.-515 (in Vorbereitung)
Druck F = 2,06 Zug F
R,k,-x
2,15
Wert
= Schub F
R,k,+x R,k,y
= 1,96
