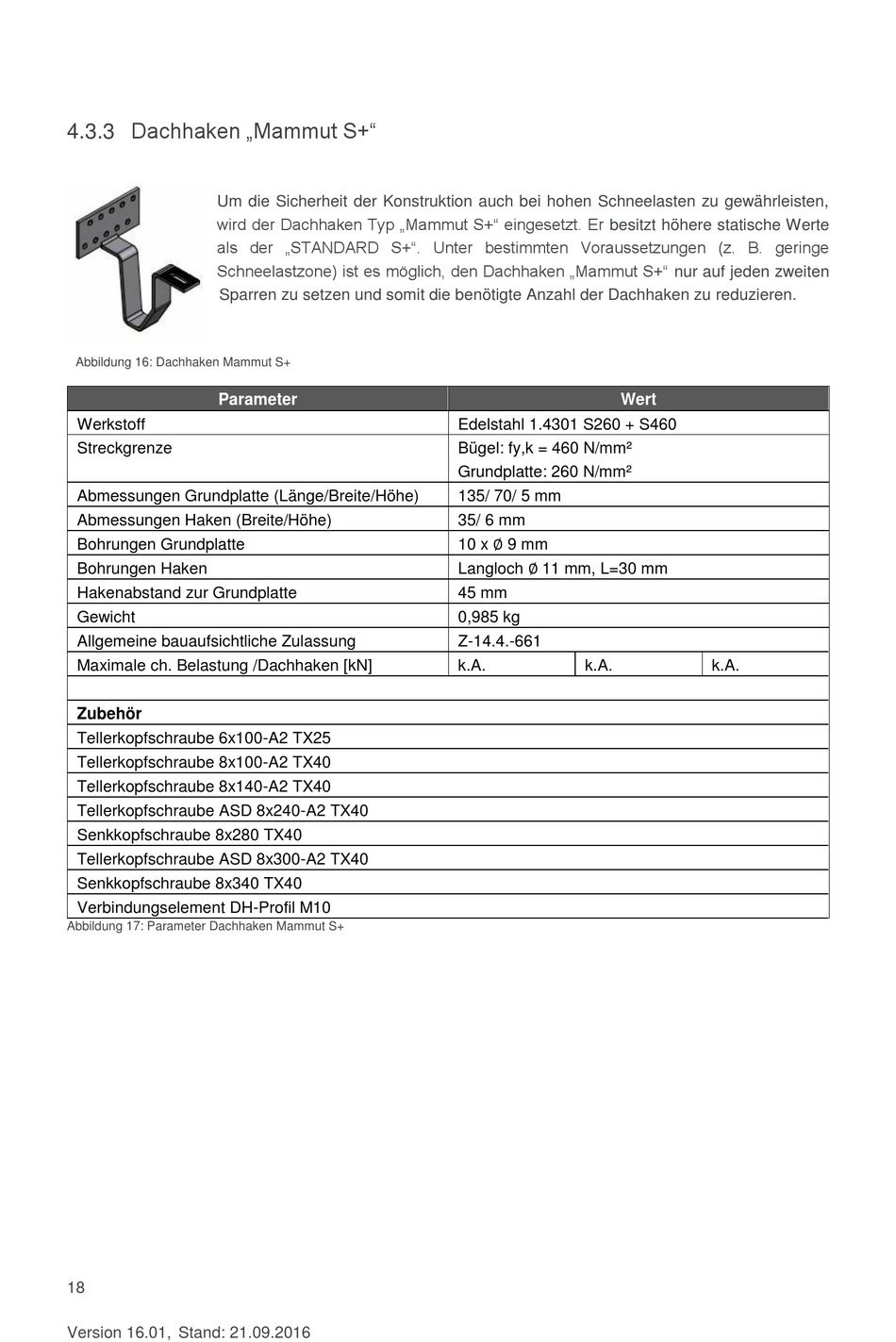

4.3.3 Dachhaken „Mammut S+"
Um die Sicherheit der Konstruktion auch bei hohen Schneelasten zu gewährleisten,
wird der Dachhaken Typ „Mammut S+" eingesetzt. Er besitzt höhere statische Werte
als der „STANDARD S+". Unter bestimmten Voraussetzungen (z. B. geringe
Schneelastzone) ist es möglich, den Dachhaken „Mammut S+" nur auf jeden zweiten
Sparren zu setzen und somit die benötigte Anzahl der Dachhaken zu reduzieren.
Abbildung 16: Dachhaken Mammut S+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX25
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M10
Abbildung 17: Parameter Dachhaken Mammut S+
18
Version 16.01, Stand: 21.09.2016
Wert
Edelstahl 1.4301 S260 + S460
Bügel: fy,k = 460 N/mm²
Grundplatte: 260 N/mm²
135/ 70/ 5 mm
35/ 6 mm
10 x ∅ 9 mm
Langloch ∅ 11 mm, L=30 mm
45 mm
0,985 kg
Z-14.4.-661
k.A.
k.A.
k.A.
