IBC TopFix 200 Montageanleitung Seite 15

Ist eine Montage in der oben gezeigten Art wegen der Form der Ziegel oder wegen der Lage der Senken
nicht möglich, sollte unbedingt ein Dachdecker herangezogen werden. Veränderung an den
Dachdeckungsmaterialien (Dachsteine, Tonziegel, Dachplatten, Formsteine, etc.) dürfen nur entsprechend
der jeweils gültigen handwerklichen Fachregeln und den Herstellerrichtlinien erfolgen
Achtung!
Der Dachhakenschenkel liegt in der Senke der Dachpfanne und sollte zur Ziegeloberfläche einen Abstand
von 5 mm aufweisen. Ggf. muss der Raum zwischen Sparren und Dachhakengrundplatte gemäß Abbildung
11 unterfüttert werden.
Die Dacheindeckung darf nicht durch Belastung der eingebauten Dachhaken beschädigt werden! Falls diese
Gefahr besteht, sind geeignete lastverteilende Unterlagen zusätzlich zu montieren. Vor allem bei älteren
Ziegeln, bei Biberschwanz- und Schiefer-Eindeckung empfiehlt sich die Verwendung von Blechunterlagen
oder Blechziegeln, ebenso bei einer hohen Schneelastzone am Montageort. Die Vorgaben des Herstellers
der Dacheindeckung müssen Beachtung finden.
Für die gesamte System-Statik sind die zugelassenen Befestigungsmittel zum Sparren und der Zustand der
Sparren selbst zu berücksichtigen. Spanplatten-Schrauben sind aufgrund des geringeren Querschnittes am
Kopf nicht geeignet. Wir empfehlen dringend den Dachhaken am Sparren mit zwei bauaufsichtlich
zugelassenen Tellerkopfschrauben 8×100 aus unserem Sortiment, bei der das Vorbohren entfallen kann, zu
befestigen. Das Schmieren der Schraube mit Fett erleichtert das Eindrehen.
Die Dachhaken sind für die meisten Ziegelarten geeignet. Im Einzelfall kann es nötig sein, kleine Stücke aus
den Dachziegeln mit einem Winkelschleifer (Flex) und geeigneter Trennscheibe zu entfernen, um ein
bündiges Aufliegen des Ziegels zu gewährleisten. Die Vorgaben des Herstellers der Dacheindeckung sind zu
beachten. Die Unfallverhütungsvorschriften sind bei diesen Arbeiten besonders zu beachten. Bei
exzentrischen Dachhakenanschlüssen sind ggf. lastverteilende Unterleghölzer gemäß nachfolgender
Abbildung zu verwenden.

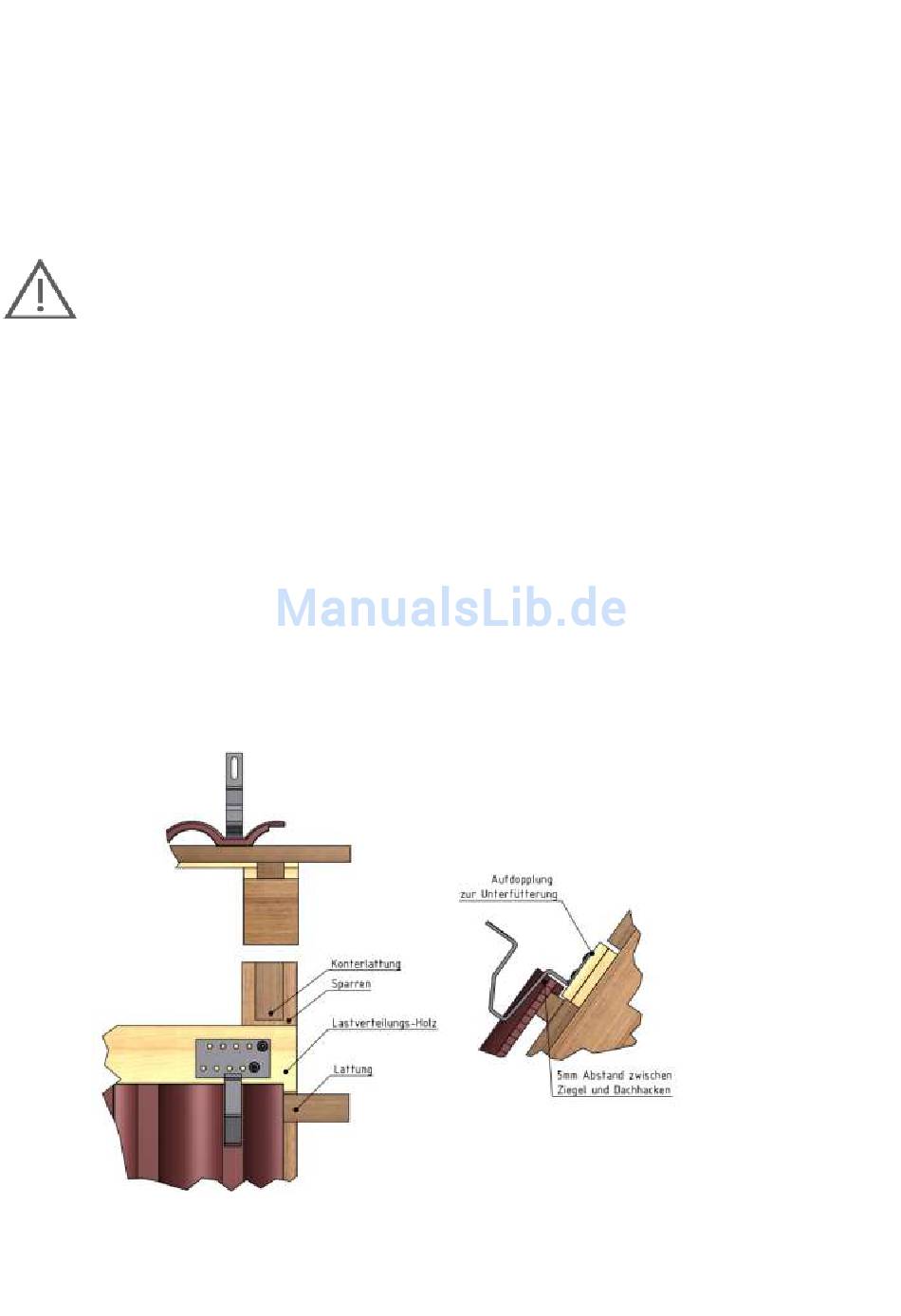

Abbildung 11: Lastverteilung Dachhaken
