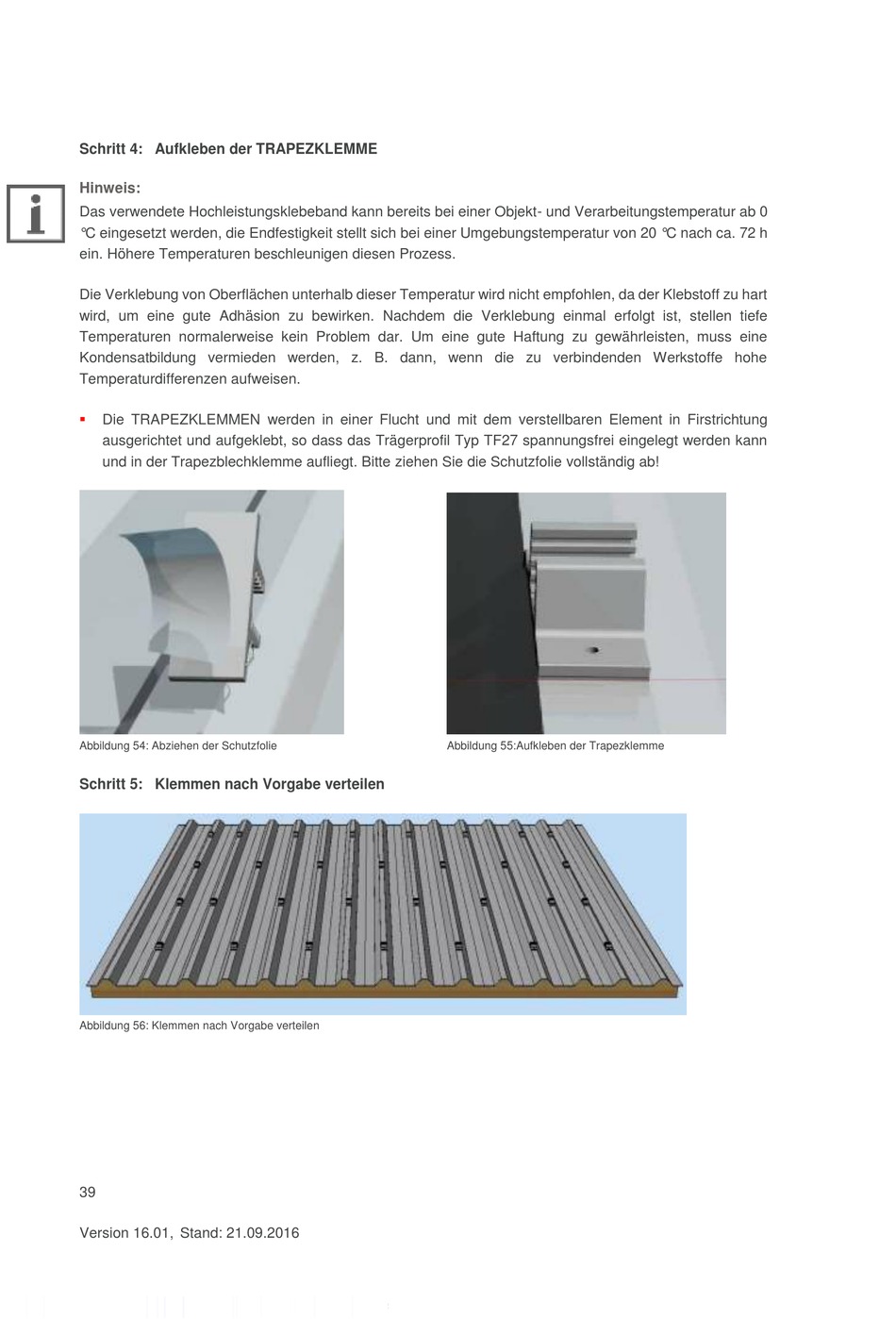

IBC TopFix 200 Montageanleitung Seite 39

Schritt 4: Aufkleben der TRAPEZKLEMME
Hinweis:
Das verwendete Hochleistungsklebeband kann bereits bei einer Objekt- und Verarbeitungstemperatur ab 0
°C eingesetzt werden, die Endfestigkeit stellt sich bei einer Umgebungstemperatur von 20 °C nach ca. 72 h
ein. Höhere Temperaturen beschleunigen diesen Prozess.
Die Verklebung von Oberflächen unterhalb dieser Temperatur wird nicht empfohlen, da der Klebstoff zu hart
wird, um eine gute Adhäsion zu bewirken. Nachdem die Verklebung einmal erfolgt ist, stellen tiefe
Temperaturen normalerweise kein Problem dar. Um eine gute Haftung zu gewährleisten, muss eine
Kondensatbildung vermieden werden, z. B. dann, wenn die zu verbindenden Werkstoffe hohe
Temperaturdifferenzen aufweisen.

Die TRAPEZKLEMMEN werden in einer Flucht und mit dem verstellbaren Element in Firstrichtung
ausgerichtet und aufgeklebt, so dass das Trägerprofil Typ TF27 spannungsfrei eingelegt werden kann
und in der Trapezblechklemme aufliegt. Bitte ziehen Sie die Schutzfolie vollständig ab!
Abbildung 54: Abziehen der Schutzfolie
Schritt 5: Klemmen nach Vorgabe verteilen
Abbildung 56: Klemmen nach Vorgabe verteilen
39
Version 16.01, Stand: 21.09.2016
Abbildung 55:Aufkleben der Trapezklemme
