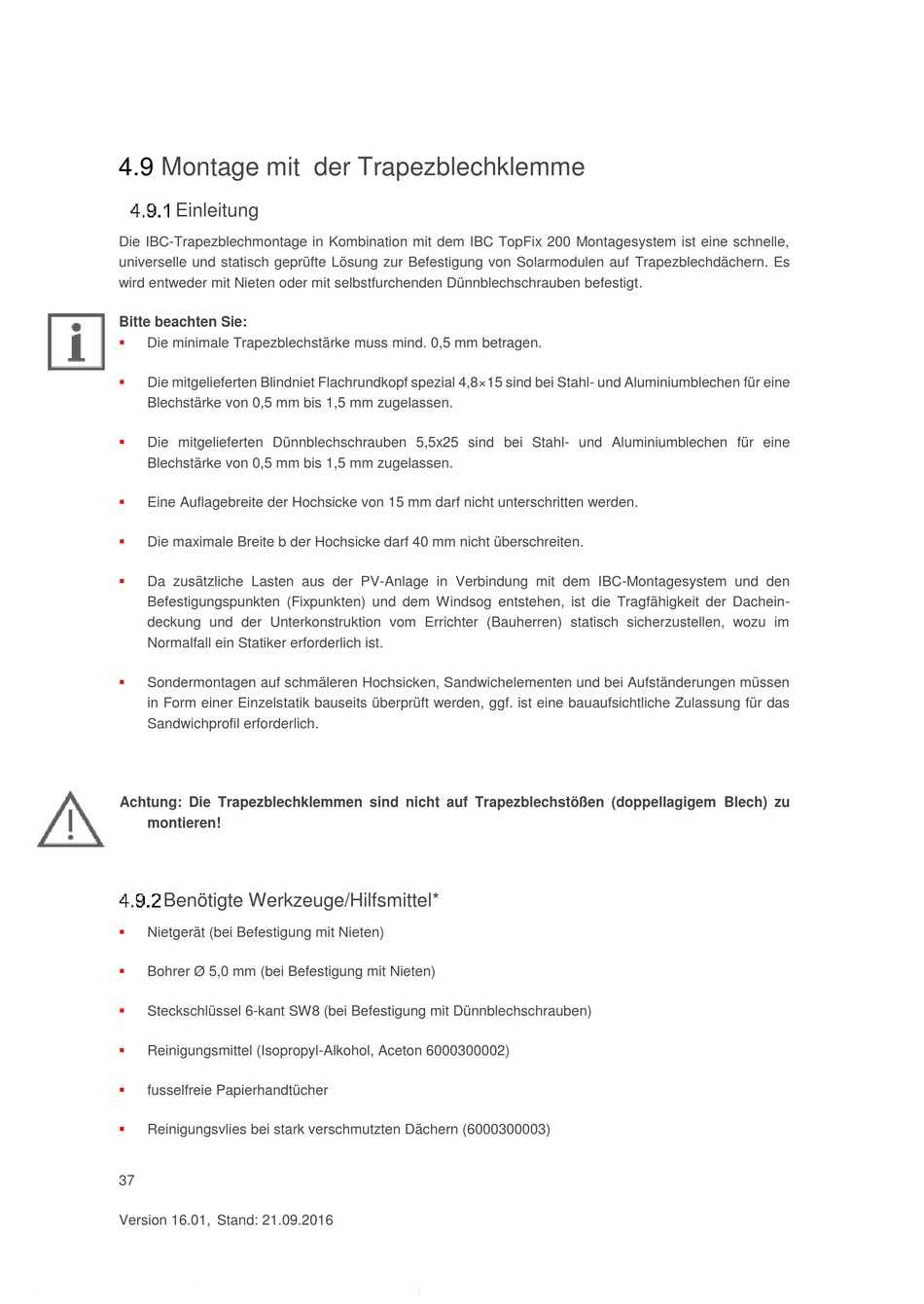

Montage mit der Trapezblechklemme

Einleitung

Die IBC-Trapezblechmontage in Kombination mit dem IBC TopFix 200 Montagesystem ist eine schnelle,
universelle und statisch geprüfte Lösung zur Befestigung von Solarmodulen auf Trapezblechdächern. Es
wird entweder mit Nieten oder mit selbstfurchenden Dünnblechschrauben befestigt.
Bitte beachten Sie:

Die minimale Trapezblechstärke muss mind. 0,5 mm betragen.

Die mitgelieferten Blindniet Flachrundkopf spezial 4,8×15 sind bei Stahl- und Aluminiumblechen für eine
Blechstärke von 0,5 mm bis 1,5 mm zugelassen.

Die mitgelieferten Dünnblechschrauben 5,5x25 sind bei Stahl- und Aluminiumblechen für eine
Blechstärke von 0,5 mm bis 1,5 mm zugelassen.

Eine Auflagebreite der Hochsicke von 15 mm darf nicht unterschritten werden.

Die maximale Breite b der Hochsicke darf 40 mm nicht überschreiten.

Da zusätzliche Lasten aus der PV-Anlage in Verbindung mit dem IBC-Montagesystem und den
Befestigungspunkten (Fixpunkten) und dem Windsog entstehen, ist die Tragfähigkeit der Dachein-
deckung und der Unterkonstruktion vom Errichter (Bauherren) statisch sicherzustellen, wozu im
Normalfall ein Statiker erforderlich ist.

Sondermontagen auf schmäleren Hochsicken, Sandwichelementen und bei Aufständerungen müssen
in Form einer Einzelstatik bauseits überprüft werden, ggf. ist eine bauaufsichtliche Zulassung für das
Sandwichprofil erforderlich.
Achtung: Die Trapezblechklemmen sind nicht auf Trapezblechstößen (doppellagigem Blech) zu
montieren!
Benötigte Werkzeuge/Hilfsmittel*

Nietgerät (bei Befestigung mit Nieten)

Bohrer Ø 5,0 mm (bei Befestigung mit Nieten)

Steckschlüssel 6-kant SW8 (bei Befestigung mit Dünnblechschrauben)

Reinigungsmittel (Isopropyl-Alkohol, Aceton 6000300002)

fusselfreie Papierhandtücher

Reinigungsvlies bei stark verschmutzten Dächern (6000300003)
37
