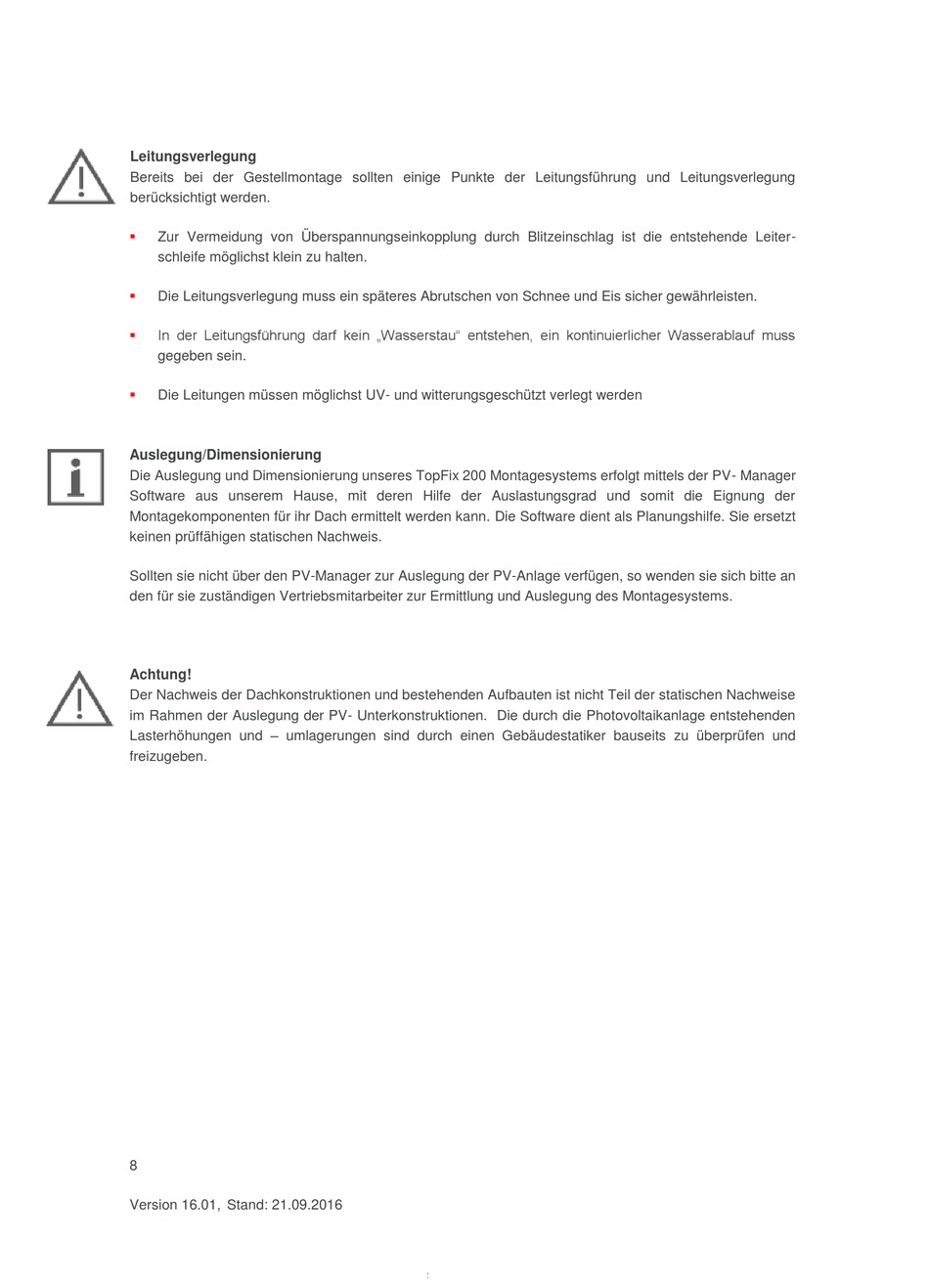

IBC TopFix 200 Montageanleitung Seite 8

Leitungsverlegung
Bereits bei der Gestellmontage sollten einige Punkte der Leitungsführung und Leitungsverlegung
berücksichtigt werden.

Zur Vermeidung von Überspannungseinkopplung durch Blitzeinschlag ist die entstehende Leiter-
schleife möglichst klein zu halten.

Die Leitungsverlegung muss ein späteres Abrutschen von Schnee und Eis sicher gewährleisten.
 In der Leitungsführung darf kein „Wasserstau" entstehen, ein kontinuierlicher Wasserablauf muss
gegeben sein.

Die Leitungen müssen möglichst UV- und witterungsgeschützt verlegt werden
Auslegung/Dimensionierung
Die Auslegung und Dimensionierung unseres TopFix 200 Montagesystems erfolgt mittels der PV- Manager
Software aus unserem Hause, mit deren Hilfe der Auslastungsgrad und somit die Eignung der
Montagekomponenten für ihr Dach ermittelt werden kann. Die Software dient als Planungshilfe. Sie ersetzt
keinen prüffähigen statischen Nachweis.
Sollten sie nicht über den PV-Manager zur Auslegung der PV-Anlage verfügen, so wenden sie sich bitte an
den für sie zuständigen Vertriebsmitarbeiter zur Ermittlung und Auslegung des Montagesystems.
Achtung!
Der Nachweis der Dachkonstruktionen und bestehenden Aufbauten ist nicht Teil der statischen Nachweise
im Rahmen der Auslegung der PV- Unterkonstruktionen. Die durch die Photovoltaikanlage entstehenden
Lasterhöhungen und – umlagerungen sind durch einen Gebäudestatiker bauseits zu überprüfen und
freizugeben.
