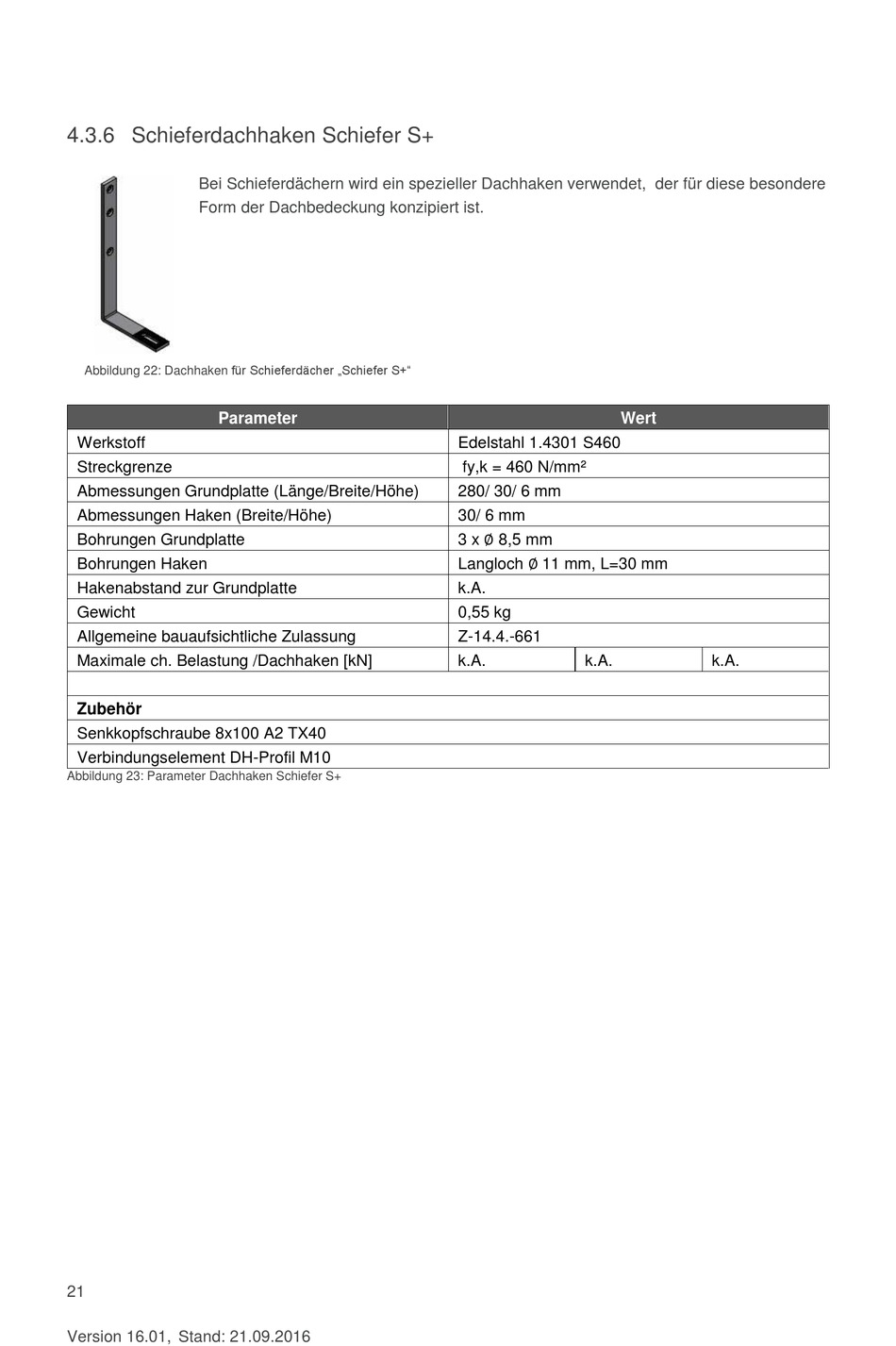

4.3.6 Schieferdachhaken Schiefer S+
Bei Schieferdächern wird ein spezieller Dachhaken verwendet, der für diese besondere
Form der Dachbedeckung konzipiert ist.
Abbildung 22: Dachhaken für Schieferdächer „Schiefer S+"
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Senkkopfschraube 8x100 A2 TX40
Verbindungselement DH-Profil M10
Abbildung 23: Parameter Dachhaken Schiefer S+
21
Version 16.01, Stand: 21.09.2016
Wert
Edelstahl 1.4301 S460
fy,k = 460 N/mm²
280/ 30/ 6 mm
30/ 6 mm
3 x ∅ 8,5 mm
Langloch ∅ 11 mm, L=30 mm
k.A.
0,55 kg
Z-14.4.-661
k.A.
k.A.
k.A.
