Dachhakentypen
Achtung!
Die Vorgaben aus den allgemeinen bauaufsichtlichen Zulasungen Z-14.4.-661 für Stahldachhaken und Z-
14.4.-515 für Aluminiumdachhaken sind zu berücksichtigen.
4.3.1 Dachhaken „Standard S+"
Im Normalfall wird der Dachhaken „Standard S+" verwendet.
Er ist für die häufigsten Pfannenziegeltypen geeignet.

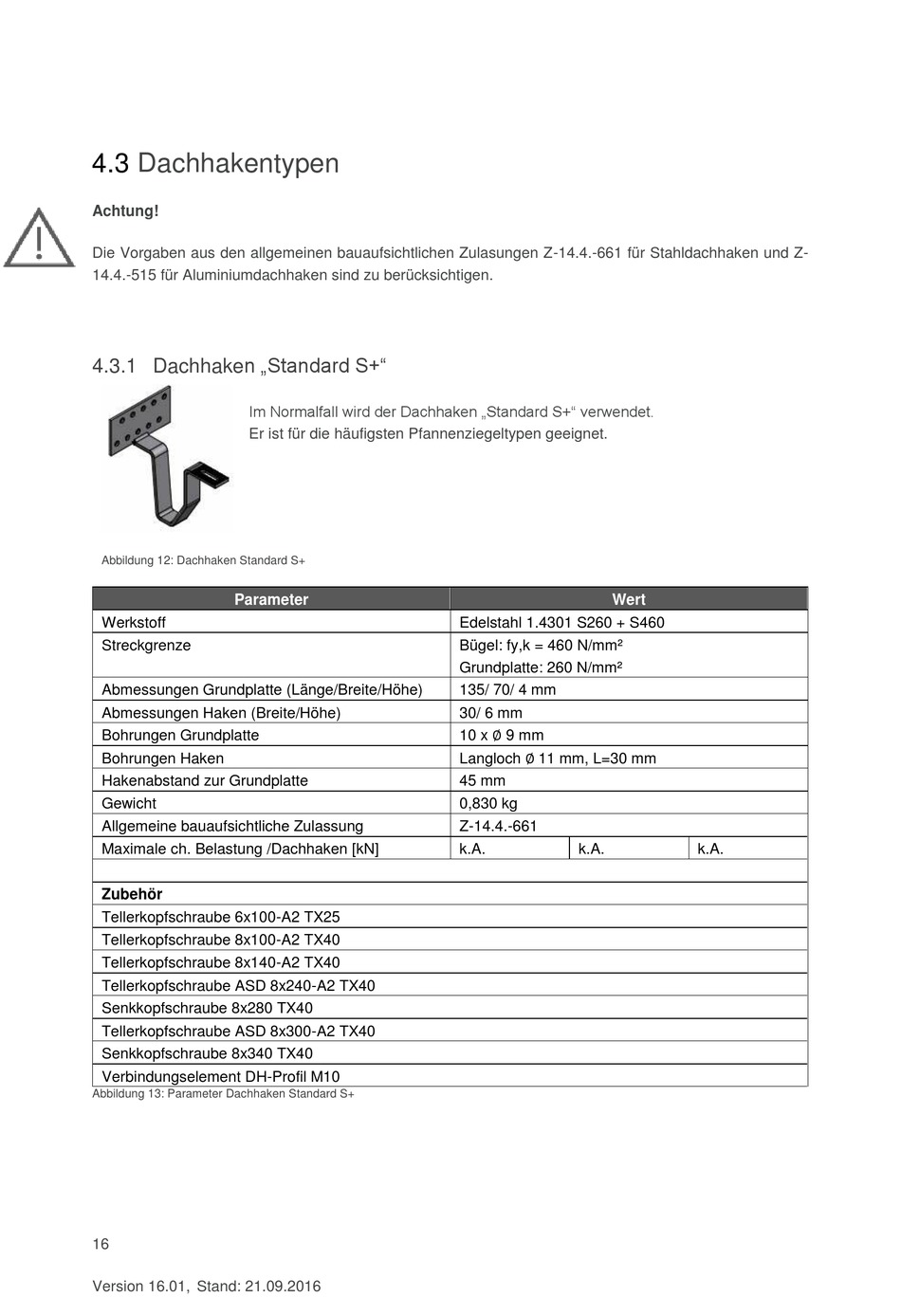

Abbildung 12: Dachhaken Standard S+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte (Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken [kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX25
Tellerkopfschraube 8x100-A2 TX40
Tellerkopfschraube 8x140-A2 TX40
Tellerkopfschraube ASD 8x240-A2 TX40
Senkkopfschraube 8x280 TX40
Tellerkopfschraube ASD 8x300-A2 TX40
Senkkopfschraube 8x340 TX40
Verbindungselement DH-Profil M10
Abbildung 13: Parameter Dachhaken Standard S+
16
Version 16.01, Stand: 21.09.2016
Wert
Edelstahl 1.4301 S260 + S460
Bügel: fy,k = 460 N/mm²
Grundplatte: 260 N/mm²
135/ 70/ 4 mm
30/ 6 mm
10 x ∅ 9 mm
Langloch ∅ 11 mm, L=30 mm
45 mm
0,830 kg
Z-14.4.-661
k.A.
k.A.
k.A.
