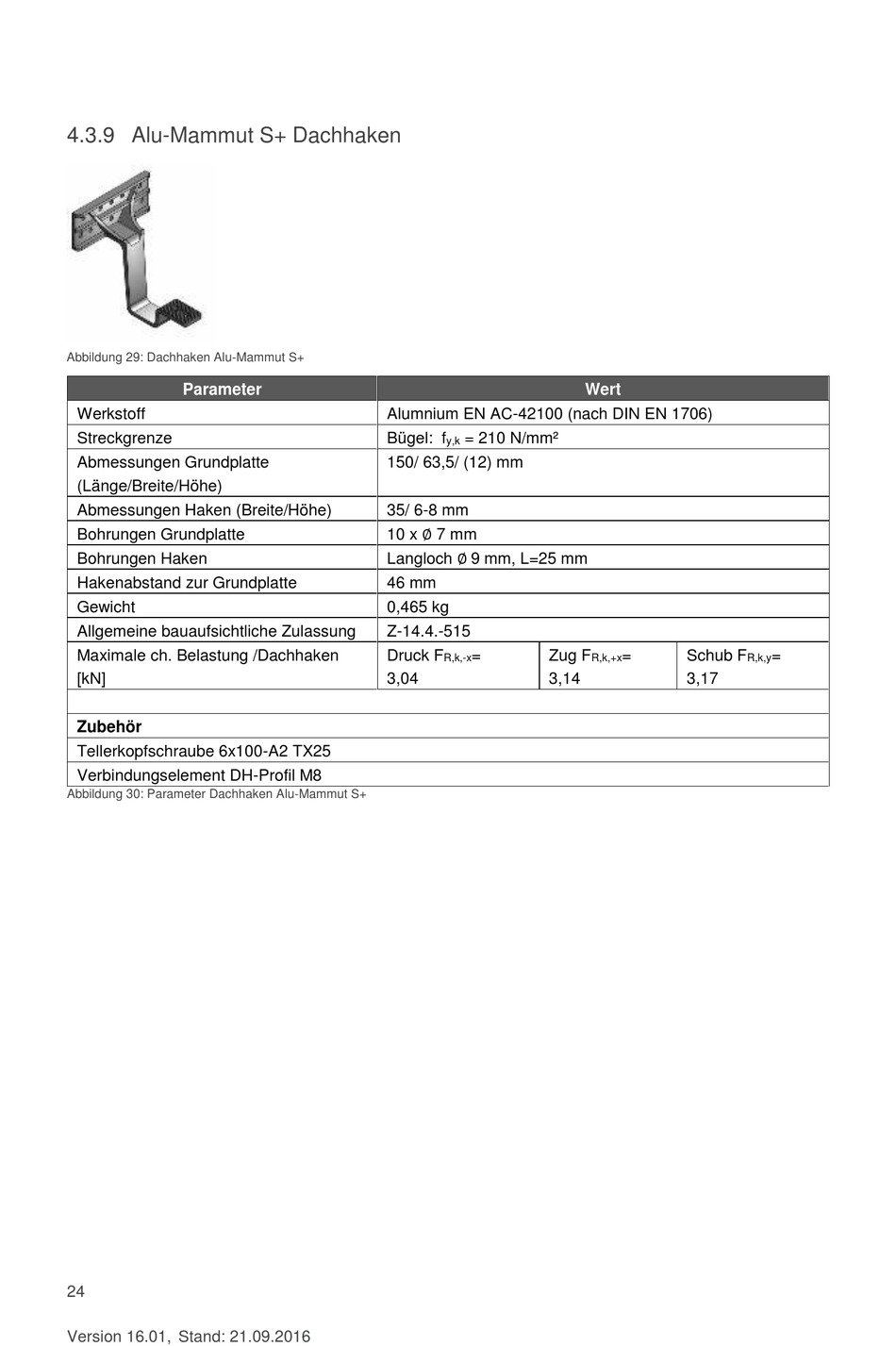

IBC TopFix 200 Montageanleitung Seite 24

4.3.9 Alu-Mammut S+ Dachhaken
Abbildung 29: Dachhaken Alu-Mammut S+
Parameter
Werkstoff
Streckgrenze
Abmessungen Grundplatte
(Länge/Breite/Höhe)
Abmessungen Haken (Breite/Höhe)
Bohrungen Grundplatte
Bohrungen Haken
Hakenabstand zur Grundplatte
Gewicht
Allgemeine bauaufsichtliche Zulassung
Maximale ch. Belastung /Dachhaken
[kN]
Zubehör
Tellerkopfschraube 6x100-A2 TX25
Verbindungselement DH-Profil M8
Abbildung 30: Parameter Dachhaken Alu-Mammut S+
24
Version 16.01, Stand: 21.09.2016
Alumnium EN AC-42100 (nach DIN EN 1706)
Bügel: f = 210 N/mm²
y,k
150/ 63,5/ (12) mm
35/ 6-8 mm
10 x ∅ 7 mm
Langloch ∅ 9 mm, L=25 mm
46 mm
0,465 kg
Z-14.4.-515
Druck F = Zug F
R,k,-x
3,04 3,14
Wert
= Schub F
R,k,+x R,k,y
3,17
=
