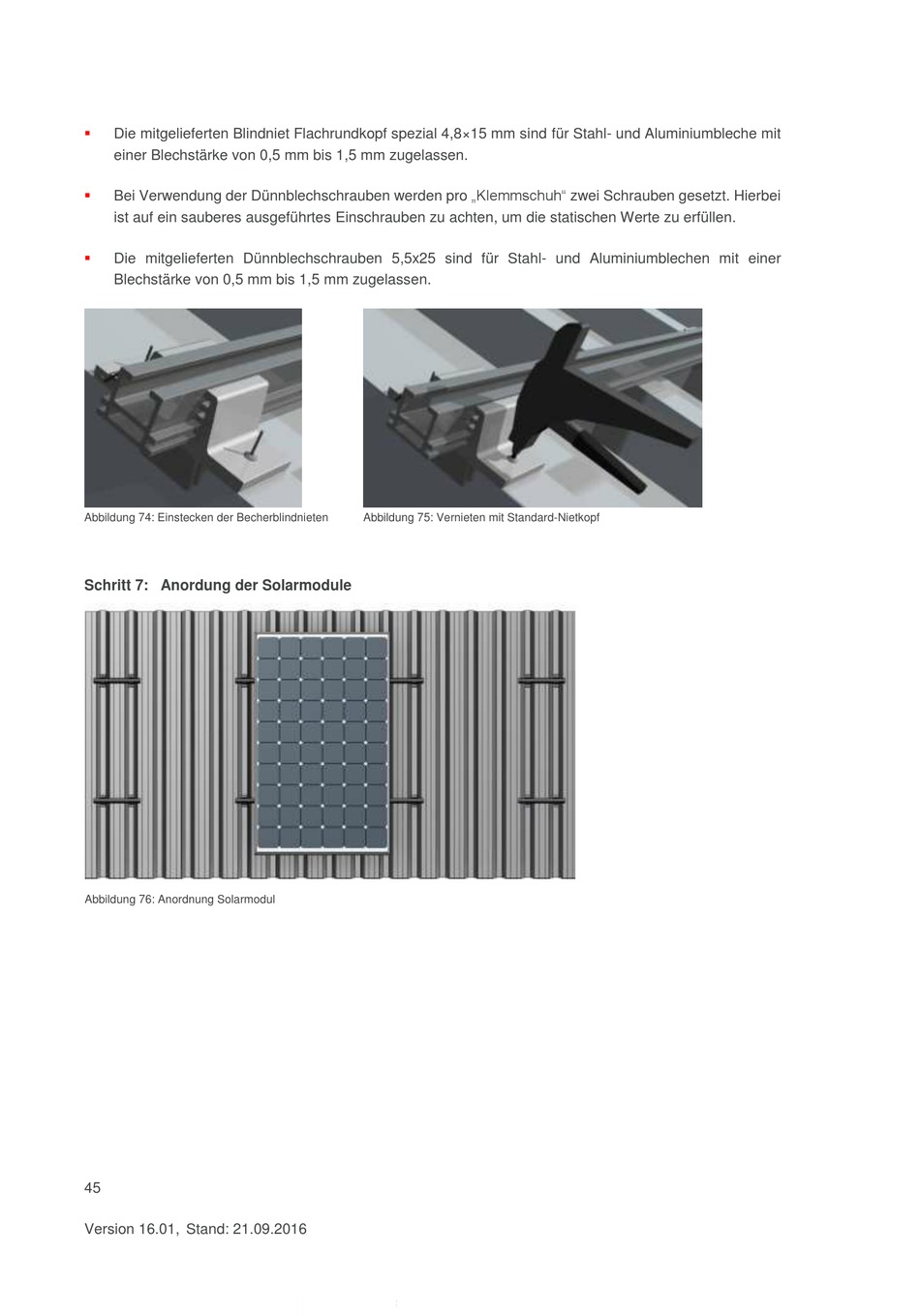

IBC TopFix 200 Montageanleitung Seite 45


Die mitgelieferten Blindniet Flachrundkopf spezial 4,8×15 mm sind für Stahl- und Aluminiumbleche mit
einer Blechstärke von 0,5 mm bis 1,5 mm zugelassen.
 Bei Verwendung der Dünnblechschrauben werden pro „Klemmschuh" zwei Schrauben gesetzt. Hierbei
ist auf ein sauberes ausgeführtes Einschrauben zu achten, um die statischen Werte zu erfüllen.

Die mitgelieferten Dünnblechschrauben 5,5x25 sind für Stahl- und Aluminiumblechen mit einer
Blechstärke von 0,5 mm bis 1,5 mm zugelassen.
Abbildung 74: Einstecken der Becherblindnieten
Schritt 7: Anordung der Solarmodule
Abbildung 76: Anordnung Solarmodul
45
Version 16.01, Stand: 21.09.2016
Abbildung 75: Vernieten mit Standard-Nietkopf
