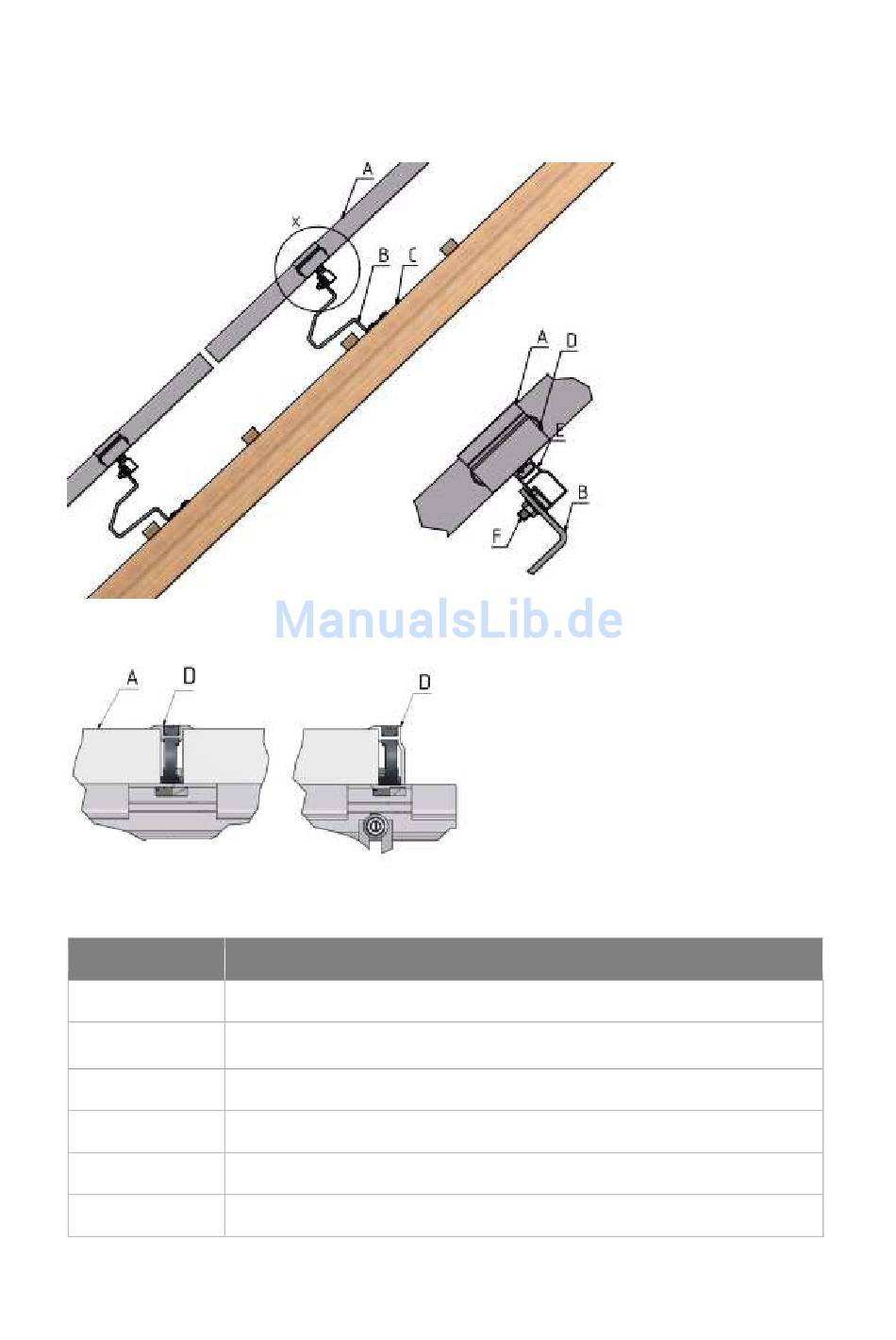

Zum besseren Verständnis wird in den folgenden Abbildungen der Aufbau des IBC TopFix 200
Montagesystems schematisch dargestellt:
Abbildung 2: Befestigung der IBC TopFix 200 Schrägdachhalterung
Abbildung 3: Modulbefestigung der IBC TopFix 200 Schrägdachhalterung
Beschreibung
A
Solarmodul
B
Dachhaken
C
Dachsparren
D
Modulklemme
E
Trägerprofil Typ TF50+/ TF50m/ TF60
F
Hammerkopfschraube M10x25 A2 und Sperrzahnmutter M10 A4
10
Version 16.01, Stand: 21.09.2016
