4.5.2 Montage Dachhaken „Mammut Form S+" bei Bitumen-Dächer

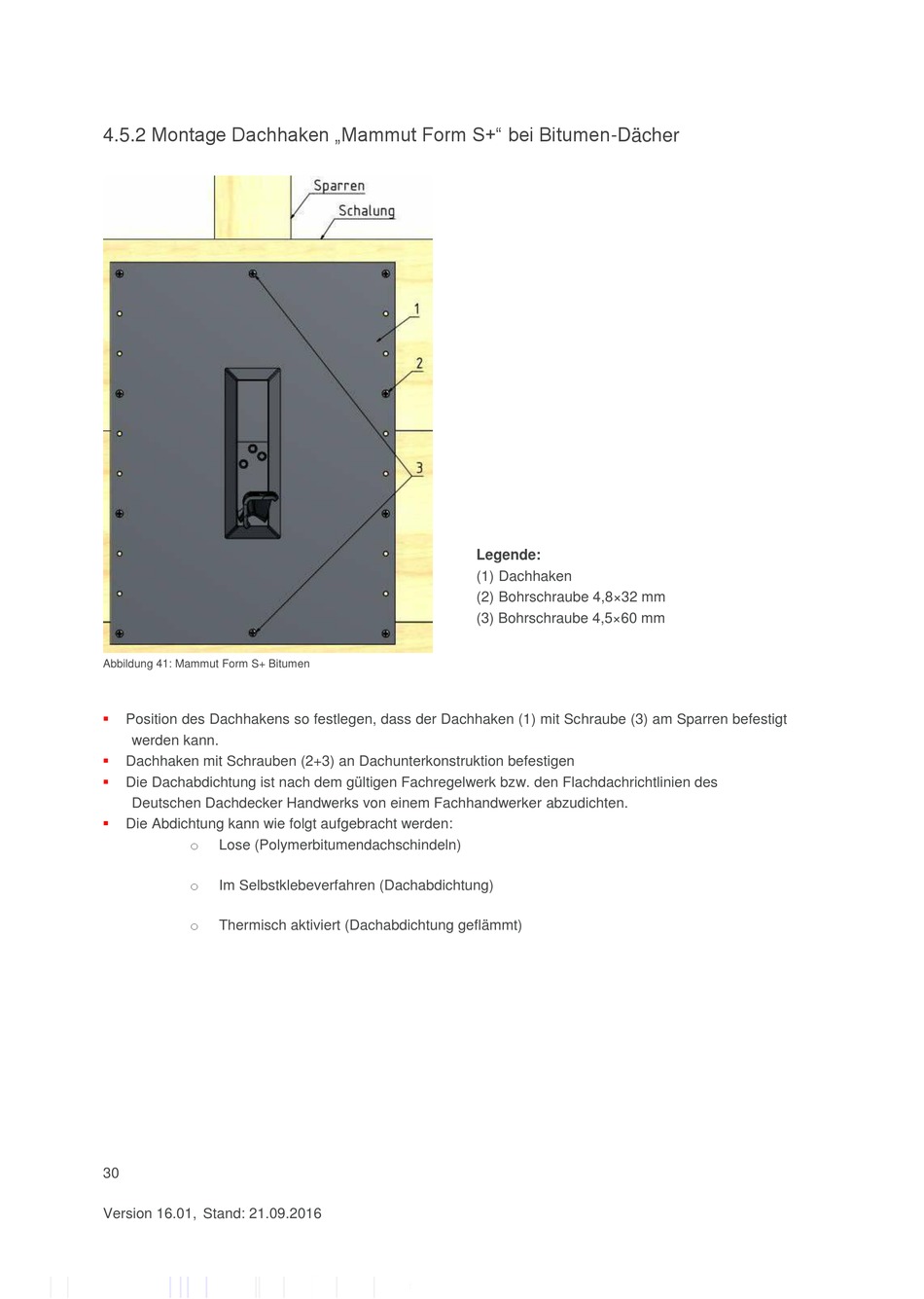

Abbildung 41: Mammut Form S+ Bitumen

Position des Dachhakens so festlegen, dass der Dachhaken (1) mit Schraube (3) am Sparren befestigt
werden kann.

Dachhaken mit Schrauben (2+3) an Dachunterkonstruktion befestigen

Die Dachabdichtung ist nach dem gültigen Fachregelwerk bzw. den Flachdachrichtlinien des
Deutschen Dachdecker Handwerks von einem Fachhandwerker abzudichten.

Die Abdichtung kann wie folgt aufgebracht werden:
o
Lose (Polymerbitumendachschindeln)
o
Im Selbstklebeverfahren (Dachabdichtung)
o
Thermisch aktiviert (Dachabdichtung geflämmt)
30
Version 16.01, Stand: 21.09.2016
Legende:
(1) Dachhaken
(2) Bohrschraube 4,8×32 mm
(3) Bohrschraube 4,5×60 mm
