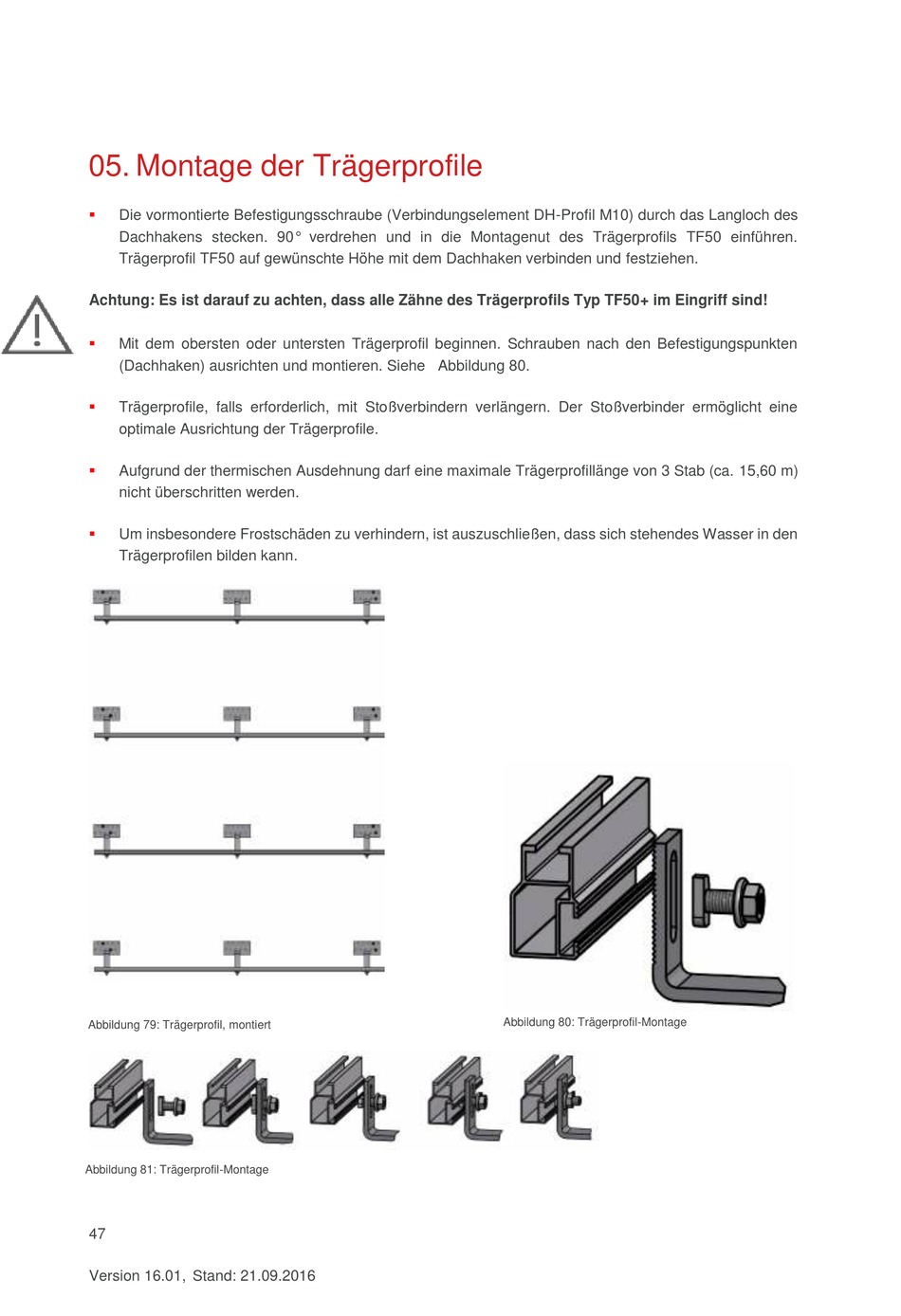

05. Montage der Trägerprofile

Die vormontierte Befestigungsschraube (Verbindungselement DH-Profil M10) durch das Langloch des
Dachhakens stecken. 90° verdrehen und in die Montagenut des Trägerprofils TF50 einführen.
Trägerprofil TF50 auf gewünschte Höhe mit dem Dachhaken verbinden und festziehen.
Achtung: Es ist darauf zu achten, dass alle Zähne des Trägerprofils Typ TF50+ im Eingriff sind!

Mit dem obersten oder untersten Trägerprofil beginnen. Schrauben nach den Befestigungspunkten
(Dachhaken) ausrichten und montieren. Siehe Abbildung 80.

Trägerprofile, falls erforderlich, mit Stoßverbindern verlängern. Der Stoßverbinder ermöglicht eine
optimale Ausrichtung der Trägerprofile.

Aufgrund der thermischen Ausdehnung darf eine maximale Trägerprofillänge von 3 Stab (ca. 15,60 m)
nicht überschritten werden.

Um insbesondere Frostschäden zu verhindern, ist auszuschließen, dass sich stehendes Wasser in den
Trägerprofilen bilden kann.
Abbildung 79: Trägerprofil, montiert
Abbildung 81: Trägerprofil-Montage
47
Version 16.01, Stand: 21.09.2016
Abbildung 80: Trägerprofil-Montage
