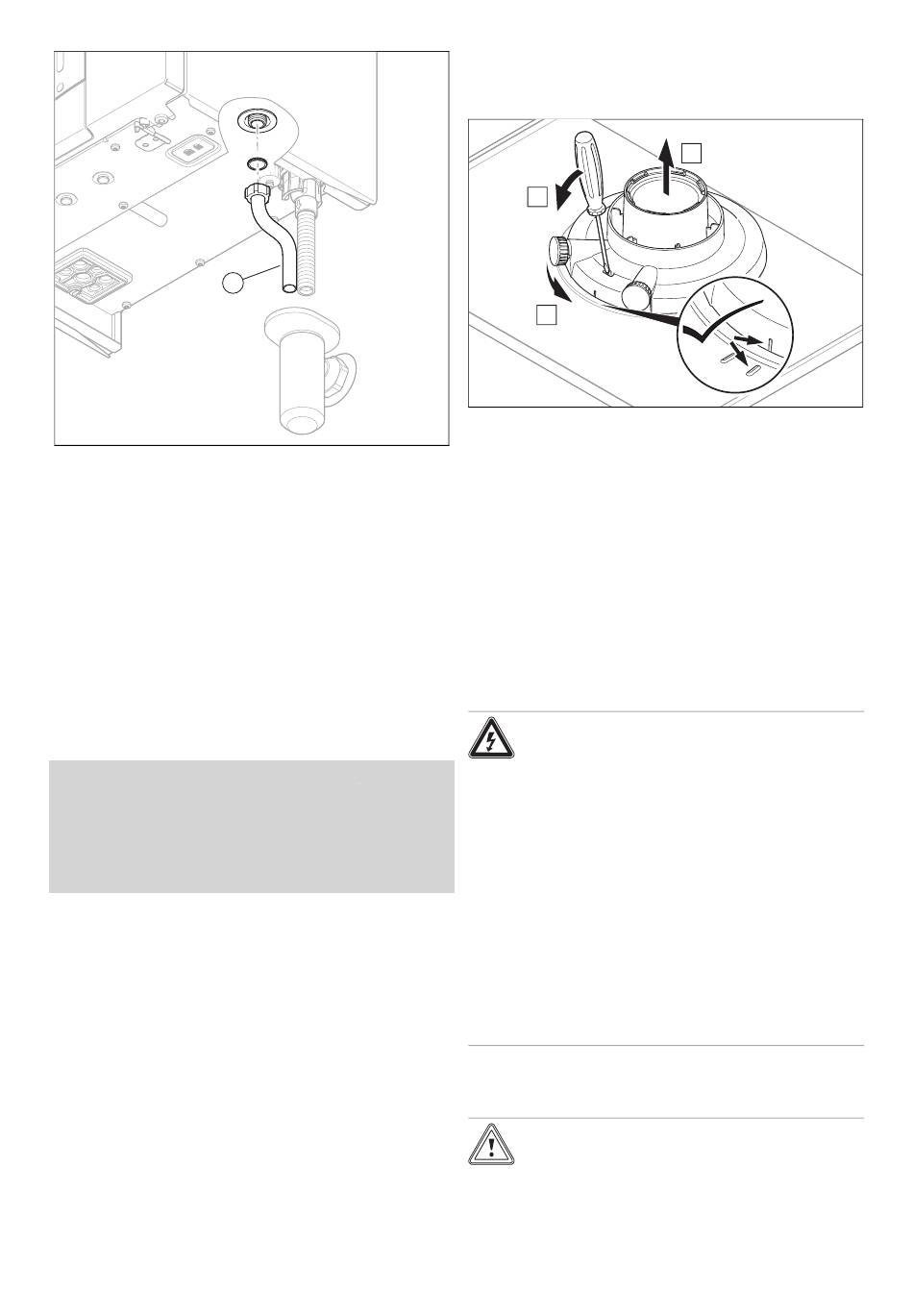

5.7 Ablaufrohr am Sicherheitsventil montieren
1. Installieren Sie das Ablaufrohr (1) für das Sicherheits-
ventil so, dass es beim Abnehmen und Aufsetzen des
Siphon-Unterteils nicht stört.
2. Stellen Sie sicher, dass das Rohrende einsehbar ist
und bei Wasser- oder Dampfaustritt keine Personen
verletzt und keine elektrischen Bauteile beschädigt
werden können.
5.8 Luft-Abgas-Anlage
5.8.1 Luft-Abgas-Führung montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen für die systemzertifizierten Luft-/Abgasleitungen
der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingung: Feuchtrauminstallation
▶
Schließen Sie das Produkt unbedingt an eine raumluft-
unabhängige Luft-Abgas-Anlage an. Die Verbrennungs-
luft darf nicht dem Aufstellort entnommen werden.
▶
Montieren Sie die Luft-Abgas-Führung gemäß der beige-
fügten Montageanleitung.
16
1
5.8.2 Standardanschlussstück für Luft-Abgas-
Führung bei Bedarf wechseln
5.8.2.1 Standardanschlussstück für Luft-Abgas-
Führung demontieren
A
B
5.8.2.2 Anschlussstück für Luft-Abgas-Führung
⌀ 60/100 mm oder ⌀ 80/125 mm montieren
1. Demontieren Sie das Standardanschlussstück für die
Luft-Abgas-Führung. (→ Kapitel 5.8.2.1)
2. Setzen Sie das alternative Anschlussstück ein. Achten
Sie dabei auf die Rastnasen.
3. Drehen Sie das Standardanschlussstück im Uhrzeiger-
sinn, bis es einrastet.
5.9 Elektroinstallation
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
Das Produkt muss geerdet sein.
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschaltetem Gerätehauptschal-
ter Dauerspannung an:
▶
Schalten Sie das Produkt spannungsfrei,
indem Sie alle Stromversorgungen allpolig
abschalten (elektrische Trennvorrichtung
mit mindestens 3 mm Kontaktöffnung,
z. B. Sicherung oder Leitungsschutzschal-
ter).
▶
Sichern Sie gegen Wiedereinschalten.
▶
Warten Sie mindestens 3 min, bis sich die
Kondensatoren entladen haben.
▶
Prüfen Sie auf Spannungsfreiheit.
5.9.1 Allgemeine Informationen zum Anschluss
von Kabeln
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Klemmen und
Steckerklemmen kann die Elektronik zerstö-
ren.
Installations- und Wartungsanleitung 0020282298_05
