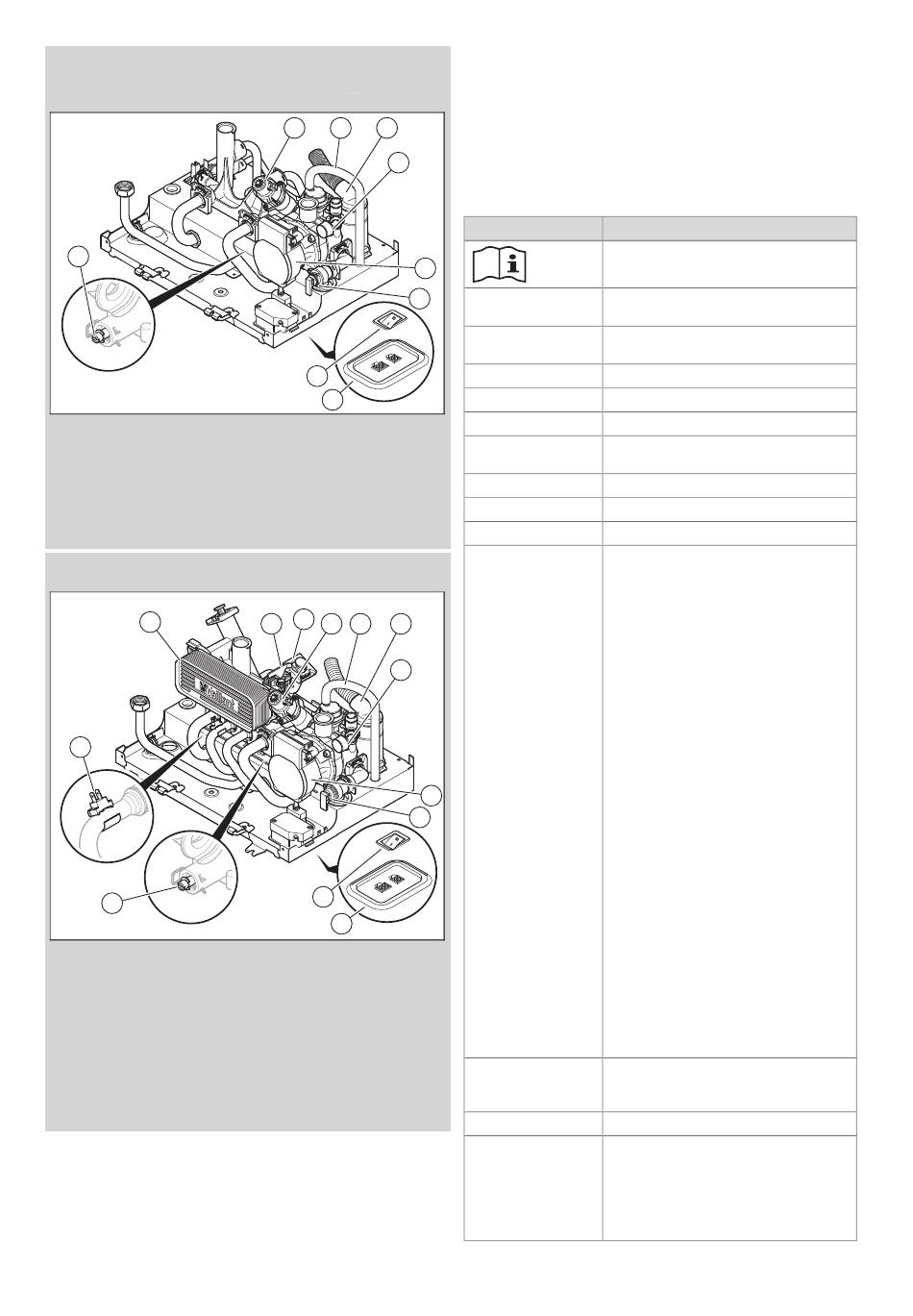

3.4 Aufbau des Hydraulikblocks des Produkts
Gültigkeit: VC 10CS/1-5 (N-CH) ODER VC 15CS/1-5 (N-CH) ODER
VC 20CS/1-5 (N-CH) ODER VC 25CS/1-5 (N-CH) ODER VC 30CS/1-5 (N-
CH) ODER VC 35CS/1-5 (N-CH)
9
1 Vorrangumschaltventil
2 Entlüftungsschlauch
3 Kondensatablauf
4 Manometer
5 Hocheffizienzpumpe
Gültigkeit: VCW 26CS/1-5 (N-CH)
1
13
12
1 Sekundär-Wärme-
tauscher
2 Flügelrad-Wasserdurch-
flusssensor
3 Durchfluss-Mengenbe-
grenzer
4 Vorrangumschaltventil
5 Entlüftungsschlauch
6 Kondensatablauf
0020282298_05 Installations- und Wartungsanleitung
1 2 3
4
5
6
8
7
6 Sicherheitsventil
7 Stecksockel
8 Gerätehauptschalter
9 Überströmventil
3
2 4 5 6
7
8
9
11
10
7 Manometer
8 Hocheffizienzpumpe
9 Sicherheitsventil
10 Stecksockel
11 Gerätehauptschalter
12 Überströmventil
13 Auslauftemperatursen-
sor
3.5 Serialnummer
Die Serialnummer finden Sie auf der Unterseite der Front-
blende, sowie auf dem Typenschild.
3.6 Typenschild
Das Typenschild ist werksseitig auf der Geräteoberseite und
auf der Rückseite des Schaltkastens angebracht. Angaben,
die hier nicht aufgelistet sind, finden Sie in gesonderten Ka-
piteln.
Angabe Bedeutung
Anleitung lesen!
Z. B. VC, VU, VM, Produkt ohne integrierte Warmwasser-
VHR S bereitung (Heizgerät)
Z. B. VCW, VUW, Produkt mit integrierter Warmwasser-
VMW, VHR bereitung (Kombigerät)
10 - 43 Nennwärmeleistung
C Brennwertgerät
S Edelstahlwärmetauscher
F ExtraCondense, Edelstahlwärmetau-
scher
/1 Produktgeneration
-5 Produktausstattung
Z. B. N, E Gasgruppe
Rx Produktrevision
R1:
–
Produkt kann auch mit der Gasart
Flüssiggas betrieben werden, aber
nicht in Mehrfachbelegung im Über-
druckbetrieb oder Kaskade.
R2:
–
Produkt darf nur mit Erdgas betrie-
ben werden.
–
Produkt kann für Mehrfachbelegung
im Überdruckbetrieb oder Kaskaden
unter Verwendung des notwendigen
Umbausatzes (Luftansaugrohr mit
integrierter Rückströmsicherung und
Luftmassenstromsensor) betrieben
werden.
R3:
–
Produkt kann in einfachbelegten
Luft-Abgas-Anlagen mit der Gasart
Erd- oder Flüssiggas betrieben
werden.
–
Produkt kann für Mehrfachbelegung
im Überdruckbetrieb oder Kaskaden
unter Verwendung des notwendigen
Umbausatzes (Luftansaugrohr mit
integrierter Rückströmsicherung und
Luftmassenstromsensor) nur mit der
Gasart Erdgas betrieben werden.
Z. B. AT, BE, CH, Bestimmungsland
DE, DK, ES, FR, IT,
NL, NO, PL, SE
ecoTEC plus Marketingname
Z. B. I2N, 2N, Werksseitige Gasgruppe und Gas-
I2ELwLs, I2H, anschlussdruck
G20/G27 - 20 mbar
(2,0 kPa)
Z. B. I3P, G31 -
37 mbar (3,7 kPa)
