2. Ziehen Sie die vier neuen Muttern über Kreuz fest, bis
der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker das Erdungskabel (6) von der
Zündelektrode (4), die zwei Stecker am Zündtransfor-
mator (5) und den Stecker des Kabels der Regelungs-
elektrode (3) wieder auf.
4. Stecken Sie den Stecker, ggf. die beiden Stecker am
Gebläsemotor (2) wieder auf.
5. Stecken Sie die zwei Stecker an der Gasarmatur (3)
wieder auf.
Alternative 1:
6.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 40 Nm
6. Alternative 2:
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 15 Nm + 60°
7. Öffnen Sie den Gasabsperrhahn.
8. Prüfen Sie das Produkt auf Dichtheit. (→ Kapitel 7.14)
9. Prüfen Sie, ob der Dichtring im Luftansaugrohr richtig
liegt.

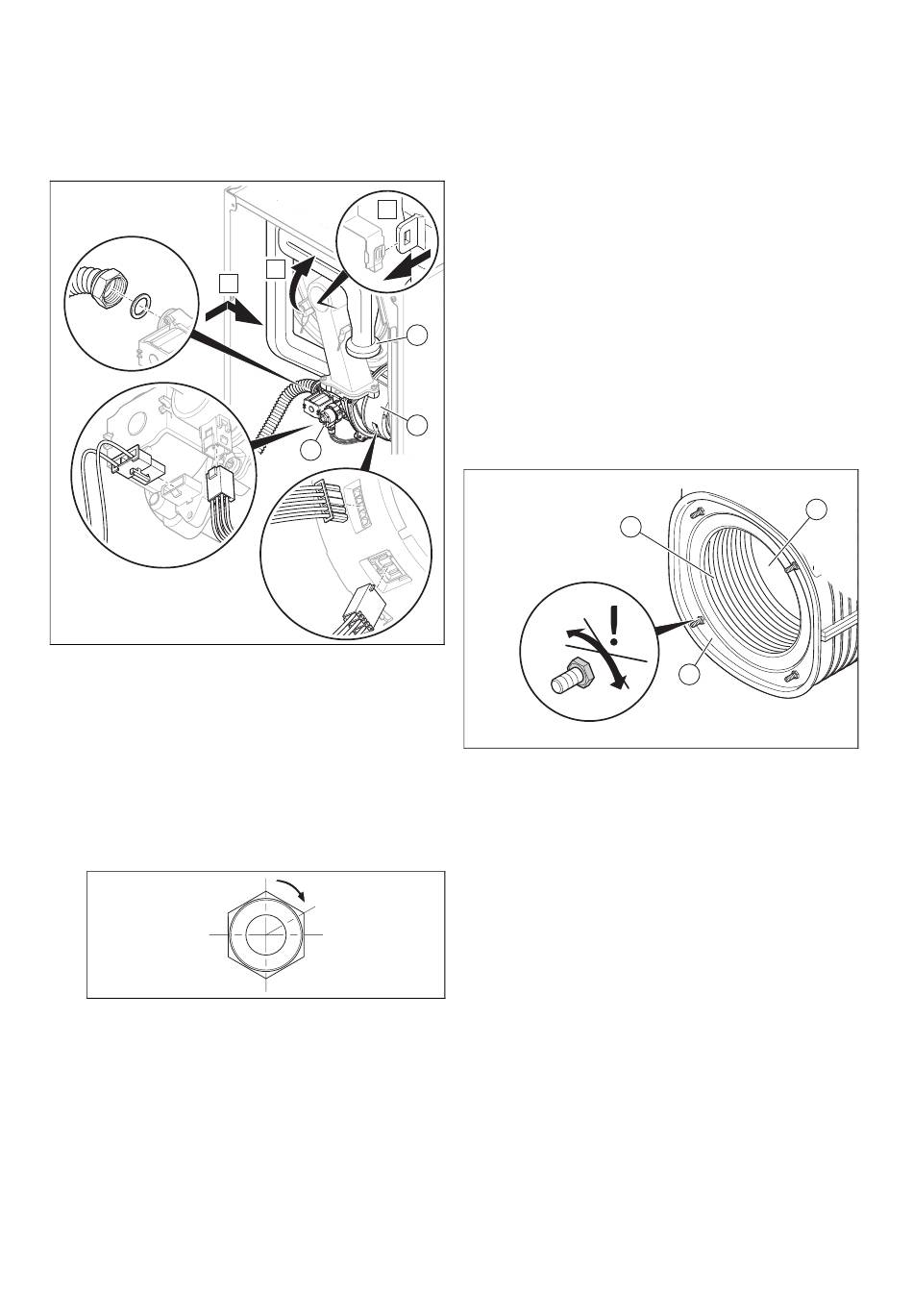

10. Stecken Sie das Luftansaugrohr (1) auf den Ansaug-
stutzen und drücken Sie das Luftansaugrohr in den
oberen Halter, wie in der Abbildung dargestellt.
0020282298_05 Installations- und Wartungsanleitung
C
B
A
3
60°
11. Prüfen Sie den Gasanschlussdruck/Gasfließdruck.
(→ Kapitel 7.10.2)
10.5 Bauteile reinigen/prüfen
1. Führen Sie vor jeder Reinigung/Prüfung die vorberei-
tenden Arbeiten aus. (→ Kapitel 10.5.1)
2. Führen Sie nach jeder Reinigung/Prüfung die abschlie-
ßenden Arbeiten aus. (→ Kapitel 10.5.7)
10.5.1 Reinigungs- und Prüfarbeiten vorbereiten
1. Nehmen Sie das Produkt vorübergehend außer Be-
trieb. (→ Kapitel 12.1)
2. Demontieren Sie ggf. installierte Module unterhalb des
Produkts (→ Installationsanleitung Modul).
3. Demontieren Sie die Frontverkleidung.
(→ Kapitel 5.9.3)
1
4. Klappen Sie den Schaltkasten nach unten.
5. Schützen Sie den Schaltkasten vor Spritzwasser.
6. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Kapitel 10.4.1)
2
10.5.2 Wärmetauscher reinigen
1. Reinigen Sie die Heizspirale (1) des Wärmetauschers
(3) mit Wasser oder falls erforderlich mit Essig (bis
max. 5 % Säure).
–
Einwirkzeit Reinigungsmittel: 20 min
2. Spülen Sie die gelösten Verschmutzungen mit einem
scharfen Wasserstrahl ab oder verwenden Sie eine
Kunststoffbürste. Richten Sie den Wasserstrahl nicht
direkt auf die Dämmmatte (2) an der Rückseite des
Wärmetauschers.
◁
Das Wasser läuft aus dem Wärmetauscher durch
den Kondensatsiphon ab.
3. Prüfen Sie die Dämmmatte des Wärmetauschers auf
Beschädigungen.
Ergebnis:
Dämmmatte beschädigt
▶
Tauschen Sie die Dämmmatte aus (→ Ersatzteilan-
leitung Dämmmatte Wärmetauscher).
4. Reinigen Sie den Kondensatsiphon. (→ Kapitel 10.5.5)
1
3
2
