à ne pas endommager l'isolant thermique du brûleur
situé sur le fond arrière du capot de la chambre de
combustion.
5.
Eliminez les restes de joint d'étanchéité sur la bride du
brûleur.
6.
Mettez en place l'électrode d'allumage neuve avec un
joint (2) neuf.
Remarque
Manipulez l'électrode d'allumage neuve uni-
quement au niveau de la partie en céra-
mique. Il est interdit de nettoyer l'électrode
d'allumage.
7.
Vissez l'électrode d'allumage avec deux vis neuves.
Couple de serrage: 3 Nm
8.
Rebranchez le connecteur du câble d'allumage de
l'électrode d'allumage.
9.
Rebranchez le connecteur mâle du câble de mise à la
terre.

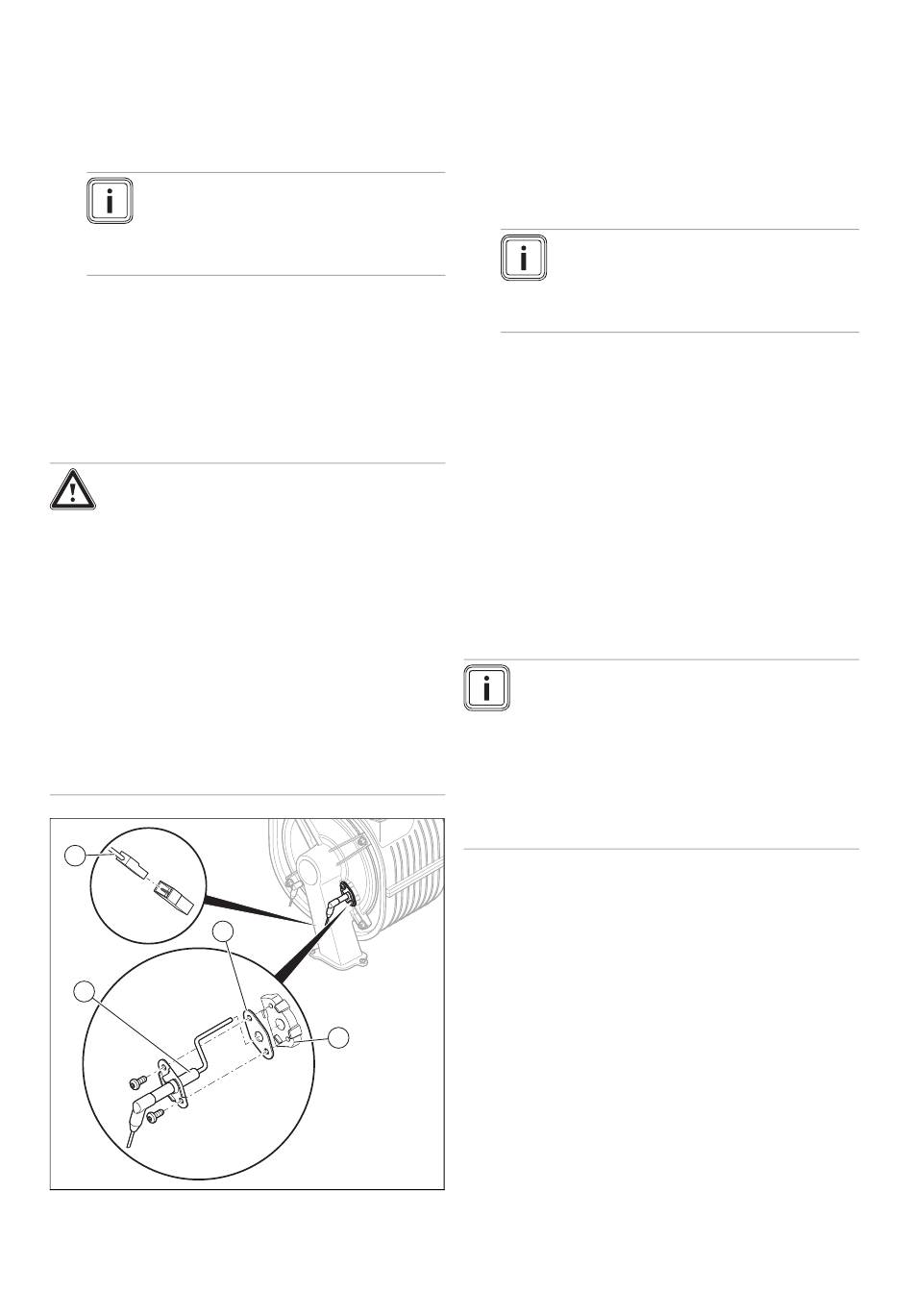

11.7.14 Remplacement de l'électrode de régulation
Danger !
Danger de mort sous l'effet des gaz de
combustion chauds !
Veillez à ne pas endommager les joints, les
vis et les isolations de l'électrode de régula-
tion et de la chambre de combustion.
Faites attention à ne pas endommager
l'isolant thermique du brûleur situé sur le
fond arrière du capot de la chambre de
combustion.
Changez l'isolant thermique du brûleur au
moindre signe de dommages.
Chaque fois que vous changez l'électrode
de régulation, remplacez également le
joint et les vis.
1
2
4
1.
Débranchez le connecteur (1) du câble de l'électrode
de régulation.
0020282298_05 Notice d'installation et de maintenance
2.
Dévissez les deux vis.
3.
Ôtez précautionneusement l'électrode de régulation
(4) de la bride de fixation du brûleur (3). Prenez garde
à ne pas endommager l'isolant thermique du brûleur
situé sur le fond arrière du capot de la chambre de
combustion.
4.
Eliminez les restes de joint d'étanchéité sur la bride du
brûleur.
5.
Mettez en place l'électrode de régulation neuve avec
un joint (2) neuf.
6.
Vissez l'électrode de régulation avec deux vis neuves.
7.
Rebranchez le connecteur du câble d'allumage de
l'électrode de régulation.
8.
Montez la protection avant. (→ Chapitre 7.10.3)
9.
Ouvrez le robinet d'arrêt du gaz.
10.
Raccordez le produit à l'alimentation électrique.
11.
Utilisez le code diagnostic D.146 pour activer le code
diagnostic D.147. (→ Chapitre 6.3)
12.
Réglez le code diagnostic D.147 sur Nouvelle élec-
trode (→ Chapitre 6.3).
13.
Contrôlez la teneur en CO₂ et en O₂.
(→ Chapitre 7.10.4)
11.7.15 Cheminement des faisceaux électriques
3
Remarque
Manipulez l'électrode de régulation neuve
uniquement au niveau de la partie en céra-
mique. Il est interdit de nettoyer l'électrode
de régulation.
Couple de serrage: 3 Nm
Remarque
Les températures élevées peuvent endommager
les faisceaux de câbles.
Une mauvaise installation des faisceaux élec-
triques peut entraîner des anomalies électroma-
gnétiques.
Pour éviter tout dommage ou anomalie, mon-
tez les faisceaux électriques comme indiqué sur
l'illustration.
