Aufstellung
Betriebsanleitung 513/533 - 01.0 - 09/2023
6.3.8
Öl-Auffangbehälter montieren

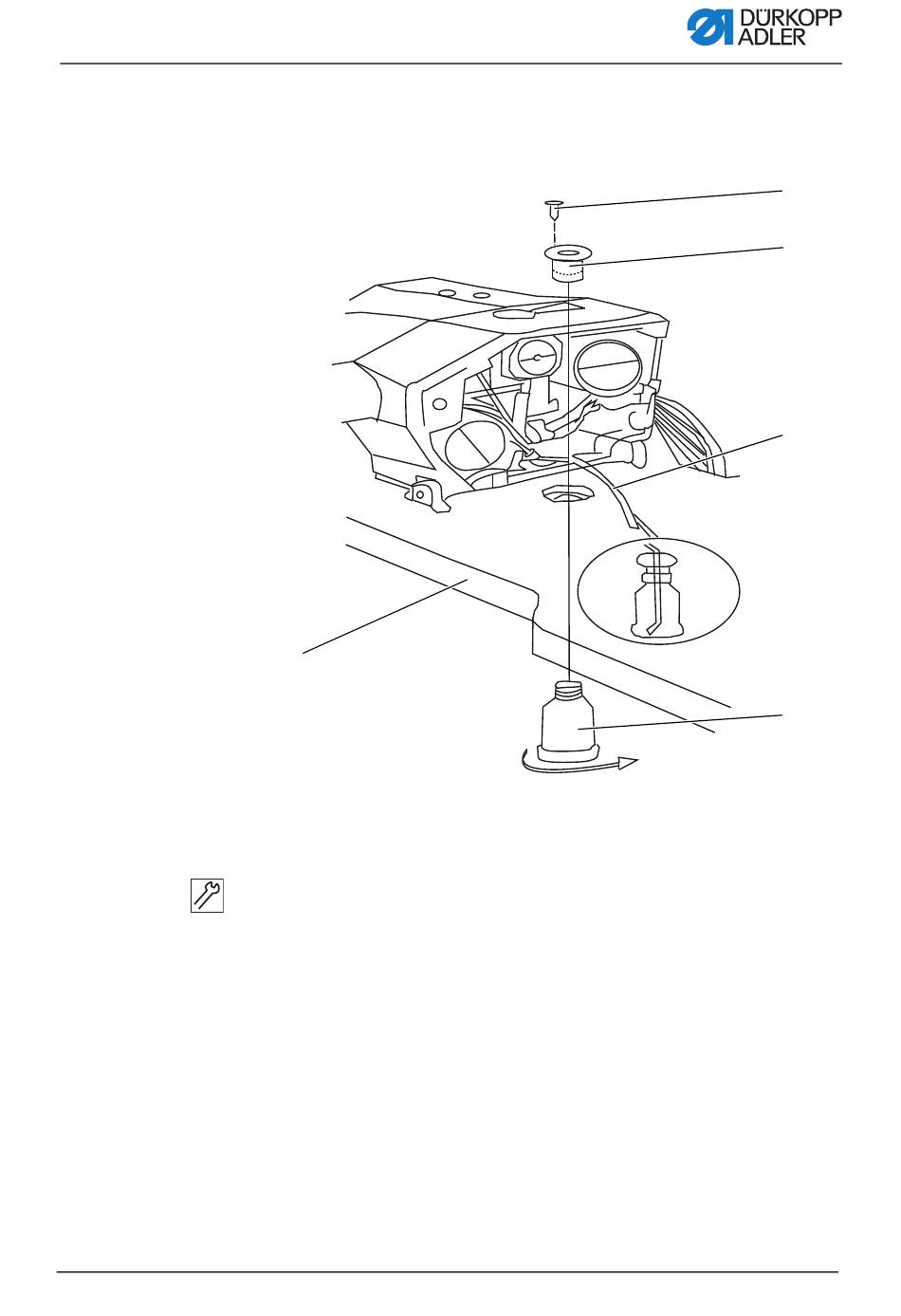

Abb. 65: Öl-Auffangbehälter montieren
⑤
(1) - Schraube
(2) - Halter
(3) - Ölleitung
So montieren Sie den Öl-Auffangbehälter:
1.
Halter (2) in die Bohrung der Tischplatte (5) setzen und mit
3 Schrauben (1) anschrauben.
2.
Öl-Auffangbehälter (4) in den Halter (2) schrauben.
3.
Ölleitung (3) in den Öl-Auffangbehälter (4) stecken.
4.
Auflagegummis in die Tischplatte (5) stecken.
(4) - Öl-Auffangbehälter
(5) - Tischplatte
①
②
③
④
95
