80

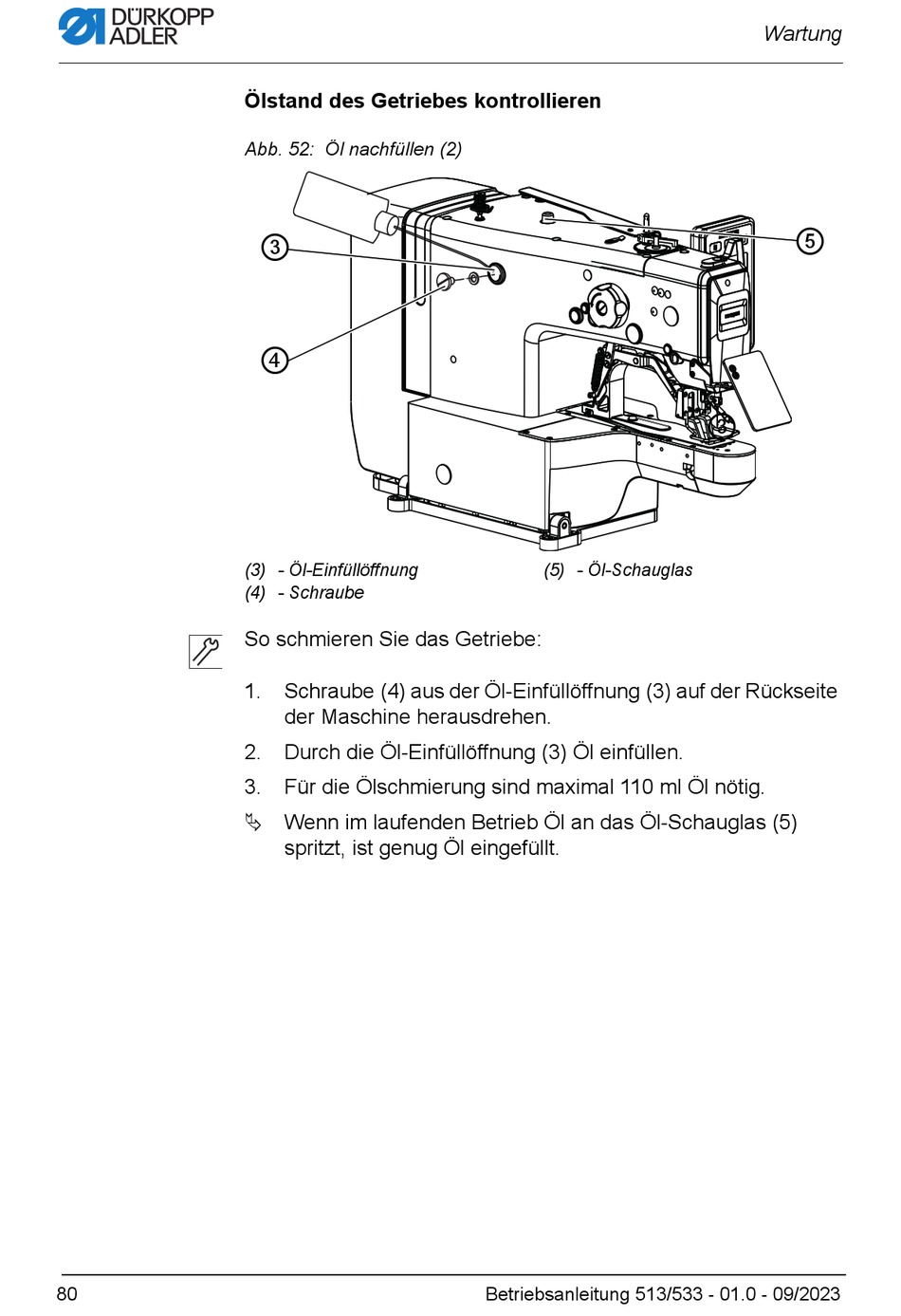

Ölstand des Getriebes kontrollieren
Abb. 52: Öl nachfüllen (2)
③
④
(3) - Öl-Einfüllöffnung
(4) - Schraube
So schmieren Sie das Getriebe:
1.
Schraube (4) aus der Öl-Einfüllöffnung (3) auf der Rückseite
der Maschine herausdrehen.
2.
Durch die Öl-Einfüllöffnung (3) Öl einfüllen.
3.
Für die Ölschmierung sind maximal 110 ml Öl nötig.
Wenn im laufenden Betrieb Öl an das Öl-Schauglas (5)
spritzt, ist genug Öl eingefüllt.
(5) - Öl-Schauglas
Betriebsanleitung 513/533 - 01.0 - 09/2023
Wartung
⑤
③
